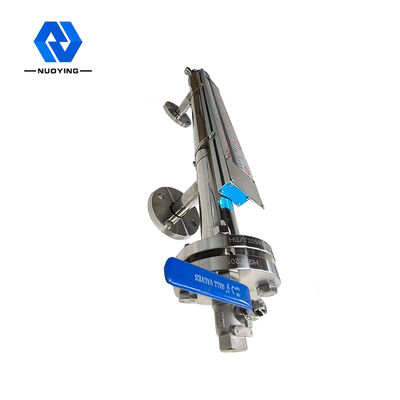

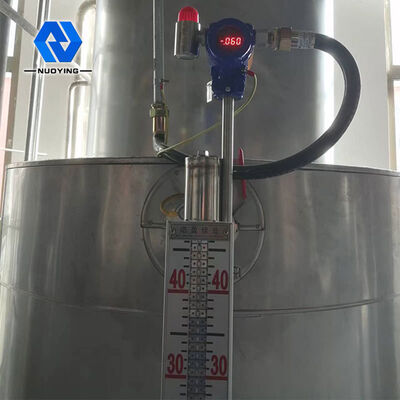

Πάνω τοποθετημένο μαγνητικό επίπεδο για όλα τα είδη υπόγειων κυμαίνοντες δεξαμενές μέσου αποθήκευσης εμφανίζουν το επίπεδο του υγρού στο gr

Πάνω τοποθετημένο μαγνητικό επίπεδο για όλα τα είδη υπόγειων κυμαίνοντες δεξαμενές μέσου αποθήκευσης εμφανίζουν το επίπεδο του υγρού στο gr

Ονομασία μάρκας:	NUOYING
Αριθμός μοντέλου:	NYUHZ-D
MOQ:	1PCS
τιμή:	$125 to $285/pcs
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	1000 κομμάτια το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Σιάν, Σάνσι, Κίνα

Πιστοποίηση:

CE, SIL, ATEX

Βαθμός:

Βιομηχανικός

Εγγύηση:

12 μηνών

Προσαρμοσμένη υποστήριξη:

OEM, ODM

Μάρκα:

NUOYING

Εφαρμογές:

Υγρά, σκόνες, στερεά σωματίδια, διαβρωτικά μέσα

Υλικό πλωτού κλουβιού:

SS304

Τροφοδοτικό:

24VDC ((δύο γραμμές, τέσσερις γραμμές), 220VAC

Σύνδεσμοι φλάνγκες:

Σύμφωνα με την DIN ή την ANSI B16.5

Θερμοκρασία διεργασίας:

60 (μέγιστο) για το PVC, 50 (μέγιστο) για το PP

Πίεση επεξεργασίας:

ε -0,1 έως 4,0MPa

Έξοδος σήματος:

4 ... 20mA/HART/RS485/MODBUS ...

Μαξ. Απόσταση από το κέντρο στο κέντρο:

150~6000mm

Συσκευασία λεπτομέρειες:

40*30*30CM

Δυνατότητα προσφοράς:

1000 κομμάτια το μήνα

Περιγραφή προϊόντος

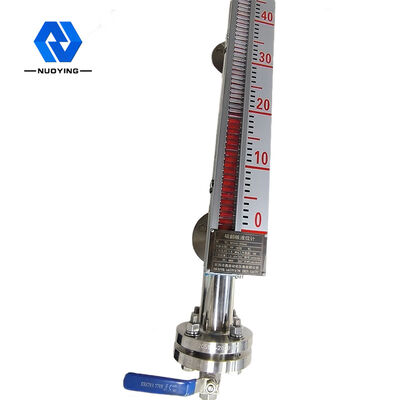

Αρχή λειτουργίας του Μαγνητικούς δείκτες στάθμης με πτερύγια 6μ για μέτρηση υγρών

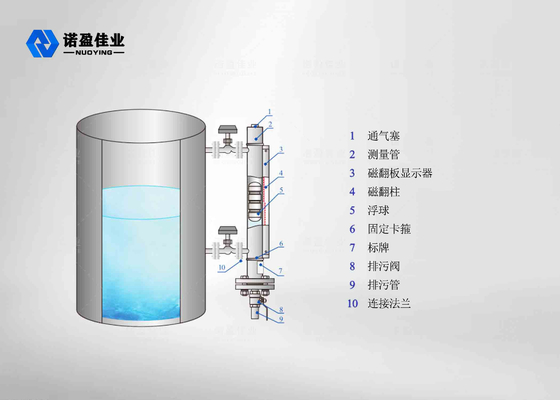

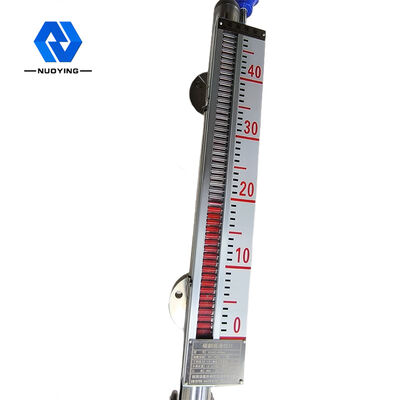

Ο μαγνητικός δείκτης στάθμης με πτερύγια αναπτύχθηκε με βάση την αρχή της άνωσης (νόμος του Αρχιμήδη) σε συνδυασμό με μαγνητική σύζευξη. Όταν η στάθμη του υγρού στο δοχείο μέτρησης ανεβαίνει και πέφτει, ο πλωτήρας στον κύριο σωλήνα του δείκτη στάθμης ανεβαίνει και πέφτει επίσης, και ο εσωτερικός μόνιμος μαγνήτης του πλωτήρα μεταδίδεται στον επιτόπιο δείκτη (χάρακα) μέσω μαγνητικής σύζευξης, ο οποίος οδηγεί την περιστροφή της κίτρινης, μαύρης (ή κόκκινης και λευκής) στήλης περιστροφής. Όταν η στάθμη του υγρού ανεβαίνει, η στήλη περιστροφής περιστρέφεται από λευκό σε κόκκινο. Όταν η στάθμη του υγρού πέφτει, η στήλη περιστροφής περιστρέφεται από κόκκινο σε λευκό. Η γραμμή διαχωρισμού κόκκινου και λευκού του δείκτη είναι το πραγματικό ύψος του δείκτη στάθμης του μέσου στο δοχείο.

Χαρακτηριστικά σχεδιασμού του Μαγνητικούς δείκτες στάθμης με πτερύγια 6μ για μέτρηση υγρών

◎ απλή δομή, συμπαγής και αξιόπιστη, σταθερή λειτουργία

◎ η επιτόπια κλίμακα ένδειξης είναι σαφής, ευδιάκριτη και ευανάγνωστη

◎ μπορεί να μετρήσει και να υποδείξει τη στάθμη υγρών με διαβρωτικά, εύφλεκτα, τοξικά, υψηλής θερμοκρασίας και ανακατεμένα μολυσμένα υγρά

◎ μπορούν να επιλεγούν πολλαπλές μορφές εγκατάστασης και μορφές σύνδεσης

◎ εύρος πίεσης σχεδιασμού: πλήρες κενό έως 10MPa

◎ εύρος θερμοκρασίας σχεδιασμού: - 160 ~ + 450 ℃

◎ επαγγελματικός σχεδιασμός για ειδική πίεση και θερμοκρασία

Τεχνικές παράμετροι του Μαγνητικούς δείκτες στάθμης με πτερύγια 6μ για μέτρηση υγρών

Τυπική εφαρμογή	Μέτρηση στάθμης υγρών
μοντέλο προϊόντος	NYUHZ

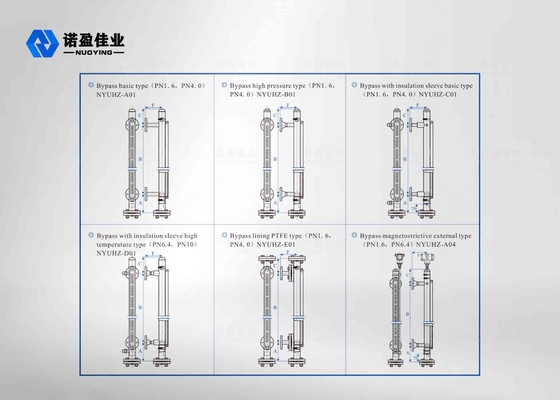

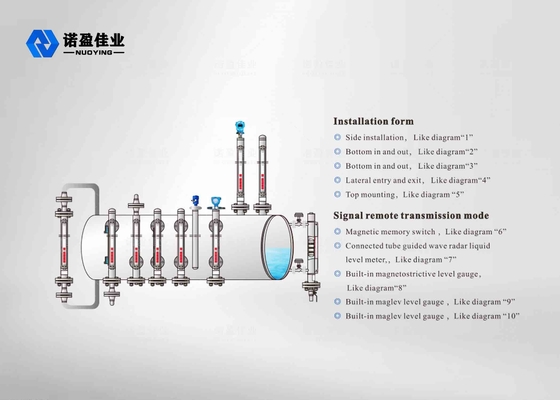

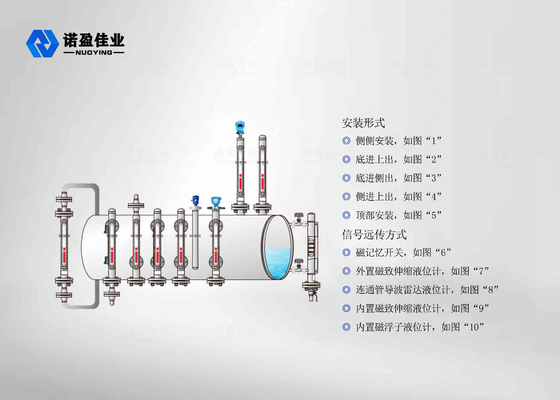

Μορφή εγκατάστασης	Πλευρική τοποθέτηση, επάνω τοποθέτηση
Υλικό σώματος	304,316
εύρος μέτρησης	0~6μ
Ακρίβεια μέτρησης	±3mm,±5mm, ±10mm, ±20mm (επιλέξιμο)
Πυκνότητα μέσου	≥0.425g/cm³
Διαφορά πυκνότητας	≥0.1g/cm³
Ιξώδες μέσου	≤0.4Pa.S
Έξοδος ελέγχου	220VAC,1A
Έξοδος μετάδοσης	4...20mA (τροφοδοσία 24VDC)
Θερμοκρασία διεργασίας	-50~+350℃
Πίεση διεργασίας	-0.1~+16MPa
Σύνδεση διεργασίας	φλάντζα (επιλέξιμο)
αναλογία ανάλυσης	±1mm
επίπεδα προστασίας	IP65,IP67,IP68 (επιλέξιμο)
Βαθμός αντιεκρηκτικής προστασίας	Exia II CT6 Ga,Exd II CT6 Gb (Βλέπε πιστοποιητικό για λεπτομέρειες)

※Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.
