Λεπτομέρειες:
|
Τάση παροχής ηλεκτρικού ρεύματος: | DC24V | Περιβαλλοντική θερμοκρασία: | -40~60℃ |
---|---|---|---|
Έξοδος: | M20*1.5 (νήμα εσωτερικών) | Λάθος: | ±10mm |
Σύνθετη αντίσταση φορτίων: | 550Ω (όταν η παροχή ηλεκτρικού ρεύματος είναι 24V.DC) | Σήμα παραγωγής: | 4-20mA |
Υψηλό φως: | DC24V Μαγνητικός μετρητής στάθμης πλωτήρα,Μαγνητικός μετρητής στάθμης πλωτήρα Ψηφιακή έξοδος,μαγνητικός δείκτης στάθμης νερού |

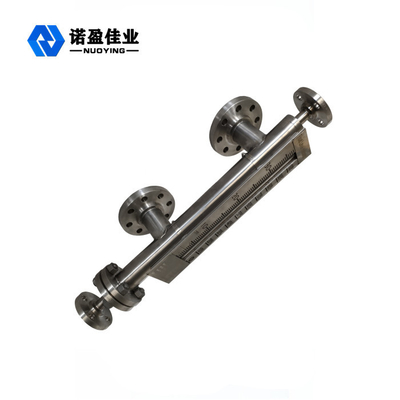

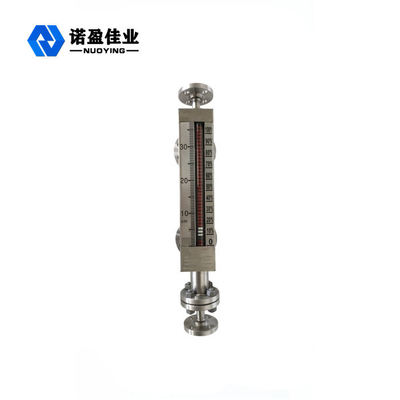

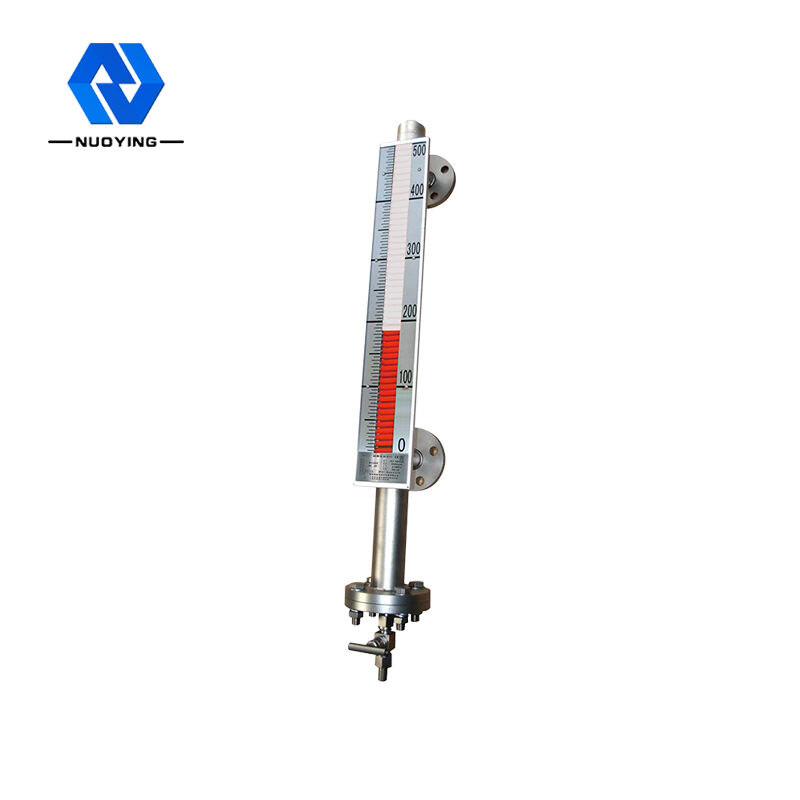

Magnetic Float Ψηφιακή Ένδειξη στάθμης εξόδου Μαγνητικός μετρητής στάθμης αναστροφής
Magnetic Float Ψηφιακή ένδειξη στάθμης εξόδου Μαγνητικός μετρητής στάθμης αναστροφής Περιγραφή:

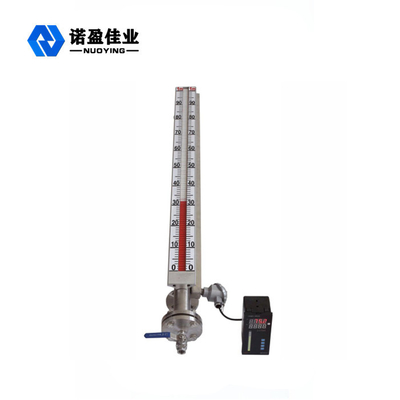

Ο μετρητής στάθμης μπορεί να ρυθμιστεί συναγερμός στάθμης υγρού και πομπός στάθμης.Μπορεί να επιτύχει μακράς εμβέλειας οθόνη άνω και κάτω φωτός και ηχητικό συναγερμό στάθμης υγρού.Ο πομπός μπορεί να μετατρέψει την αλλαγή στάθμης γραμμικά σε ένα τυπικό σήμα ρεύματος 4~20Ma.DC, το οποίο μπορεί να χρησιμοποιηθεί με ένα δευτερεύον όργανο για να επιτύχει οθόνη στάθμης/λειτουργίας υγρού μεγάλης εμβέλειας. Διαθέτει μεγάλο εύρος μέτρησης, δίχρωμη οθόνη φθορισμού , αποτέλεσμα καλής νύχτας, αντοχή στη διάβρωση, αντιεκρηκτική, ασφαλής και αξιόπιστη.Μπορεί να εφαρμοστεί στη μέτρηση της στάθμης του υγρού σε διάφορα δοχεία, νερό, βιομηχανική ρύπανση, διάφορα έλαια, υγροποιημένο αέριο, οξύ και αλκάλιο κ.λπ. σε βιομηχανικές και θαλάσσιες επικοινωνίες.
Παράμετροι μετρητή στάθμης μαγνητικής αναστροφής ένδειξης στάθμης εξόδου Magnetic Float:
Εύρος μέτρησης | 0~6000mm |
Λάθος | ±10 mm |
Σήμα εξόδου | 4~20mA.DC |
Αντίσταση φορτίου | 550Ω (όταν το τροφοδοτικό είναι 24V.DC) |
Τάση τροφοδοσίας | 24V.DC |
Εξοδος | M20*1,5 (εσωτερικό νήμα) |
Θερμοκρασία περιβάλλοντος | -40~60℃ |
Ταξινόμηση κινδύνου | dIIbt1-4, ibIIBT4 |
Ταξινόμηση προστασίας έξω | IP65 |
Magnetic Float Ψηφιακή Ένδειξη στάθμης εξόδου Μαγνητικός μετρητής στάθμης αναστροφήςΑρχή:

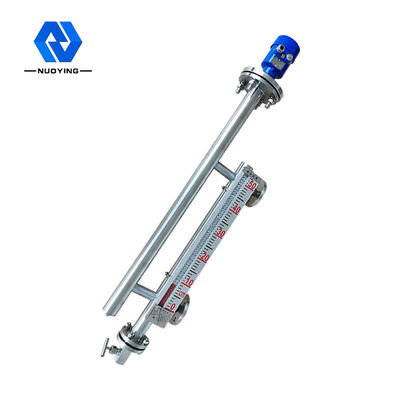

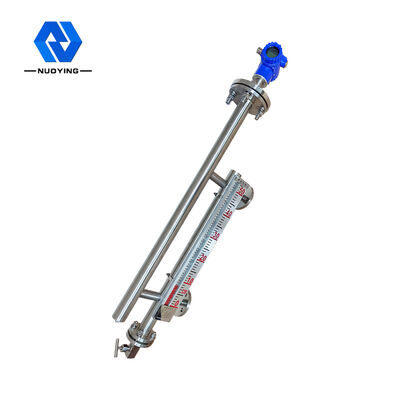

Ο πομπός αποτελείται από έναν αισθητήρα στάθμης υγρού και έναν μετατροπέα.Ο αισθητήρας αποτελείται από έναν αριθμό καλαμιών διακόπτες και αντιστάσεις τοποθετημένες μέσα σε έναν σωλήνα από ανοξείδωτο χάλυβα εσωτερικής διαμέτρου 20 και στερεωμένοι στο εξωτερικό του σωλήνα μέτρησης.Ο μετατροπέας αποτελείται από ηλεκτρονικές μονάδες και είναι τοποθετημένος στο κουτί διακλάδωσης του αισθητήρα.
Μέσω της σύζευξης μαγνητικών πλωτήρα, ο αισθητήρας μετατρέπει την αλλαγή του υγρού στην τιμή της αντίστασης της αντίστασης και τη μετατρέπει σε ένα τυπικό σήμα ρεύματος 4~20 mA.DC από τον μετατροπέα και το στέλνει στο δευτερεύον όργανο για να πραγματοποιήσει απομακρυσμένη ένδειξη στάθμης/λειτουργίας υγρού.
Θέση σε λειτουργία, χρήση και συντήρηση
1, η μέθοδος εντοπισμού σφαλμάτων του πομπού
Τοποθετήστε τον μαγνητικό χάλυβα στη μηδενική θέση του αισθητήρα στάθμης υγρού.Αυτή τη στιγμή, ο χαμηλότερος διακόπτης καλαμιού του αισθητήρα τραβιέται προς τα μέσα. Ρυθμίστε το «μηδέν» ποτενσιόμετρο για να κάνετε την έξοδο 4~20 mA.Στη συνέχεια, τοποθετήστε τον μαγνήτη σε πλήρη κλίμακα και ρυθμίστε το ποτενσιόμετρο "Range", η έξοδος είναι 20 mA.Επανειλημμένα αρκετές φορές, ο εντοπισμός σφαλμάτων μπορεί να ολοκληρωθεί.
2, προφυλάξεις εγκατάστασης
(1) Όταν εγκατασταθεί ο μετρητής στάθμης, δεν επιτρέπεται να εισέλθει ξένο σώμα στο σωλήνα μέτρησης.
(2) Ο μετρητής στάθμης πρέπει να τοποθετηθεί κατακόρυφα στο πλάι του δοχείου.Όταν ο πλωτήρας είναι εγκατεστημένος στο σωλήνα μέτρησης, υπάρχει το ένα άκρο του μαγνήτη προς τα πάνω και μην τον γυρίζετε ανάποδα.
3, τεθούν σε λειτουργία εκτιμήσεις

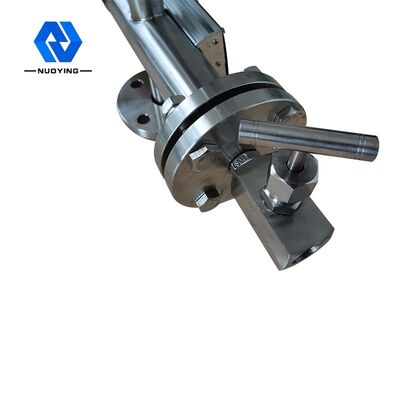

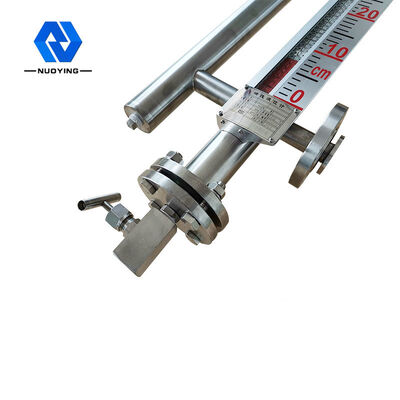

Όταν τεθεί σε λειτουργία ο μετρητής στάθμης, ανοίξτε πρώτα αργά την επάνω βαλβίδα και, στη συνέχεια, ανοίξτε αργά την κάτω βαλβίδα, έτσι ώστε το μετρούμενο υγρό να εισέλθει αργά στον σωλήνα μέτρησης για να αποτρέψετε την ταχεία ροή του μέσου πίεσης στο δοχείο μέσα στον σωλήνα μέτρησης. ότι ο πλωτήρας ανεβαίνει γρήγορα, με αποτέλεσμα την ένδειξη Η παρακολούθηση σωλήνα δεν λειτουργεί.
4, η συντήρηση του μετρητή στάθμης
(1) Όταν το μετρούμενο μέσο περιέχει ακαθαρσίες και ιζήματα, ο σωλήνας μέτρησης και ο πλωτήρας πρέπει να καθαρίζονται περιοδικά.Κατά τον καθαρισμό του πλωτήρα, πρέπει να χρησιμοποιείται κατάλληλο καθαριστικό.Μην χτυπάτε ή σιγοβράζετε με ανοιχτή φλόγα για να αποτρέψετε τον μαγνητικό απομαγνητισμό.
(2) Μετά από μακροχρόνια χρήση του μετρητή στάθμης υγρού, ειδικά μετά από μακροχρόνια χρήση σε συνθήκες υψηλής θερμοκρασίας, εάν διαπιστωθεί ότι η παρακολούθηση του δείκτη δεν είναι ευέλικτη, θα πρέπει πρώτα να ελεγχθεί η ένταση του μαγνητικού πεδίου του μαγνητικού χάλυβα πλωτήρα .Εάν το μαγνητικό πεδίο έχει απομαγνητιστεί, θα πρέπει να αντικατασταθεί ο μαγνητικός χάλυβας ή ο πλωτήρας.
