Κινέζικο εργοστάσιο 4-20mA Ανθεκτικό στη θερμότητα ραντάρ Αισθητήρα επιπέδου υγρού 26G RS485 ραντάρ υψηλής συχνότητας μετρητή επιπέδου OEM με IP67

Κινεζικό Εργοστάσιο 4-20mA Ανθεκτικός στη θερμότητα Αισθητήρας στάθμης υγρού ραντάρ 26G RS485 Υψηλής συχνότητας Μετρητής στάθμης ραντάρ OEM με IP67

Μετρητής στάθμης ραντάρ 26GHz Περιγραφή προϊόντος

Ο πομπός στάθμης ραντάρ NYRD-TJ είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 40 μέτρα.Η κεραία στάθμης ραντάρ εκπέμπει έναν εξαιρετικά στενό παλμό μικροκυμάτων. Ο παλμός ταξιδεύει στο χώρο με την ταχύτητα του φωτός και συναντά την επιφάνεια του μέσου που μετράται. Μέρος της ενέργειάς του ανακλάται πίσω και λαμβάνεται από την ίδια κεραία.

Το χρονικό διάστημα μεταξύ του εκπεμπόμενου και του ληφθέντος παλμού είναι ανάλογο της απόστασης από την κεραία έως την επιφάνεια του μετρούμενου μέσου. Λόγω της εξαιρετικά υψηλής ταχύτητας διάδοσης των ηλεκτρομαγνητικών κυμάτων, το χρονικό διάστημα μεταξύ των εκπεμπόμενων και ληφθέντων παλμών είναι πολύ μικρό (επίπεδο νανοδευτερολέπτου) και δύσκολο να προσδιοριστεί. Οι πομποί στάθμης ραντάρ 26G HF χρησιμοποιούν ειδική τεχνολογία συσχέτισης για να αναγνωρίσουν με ακρίβεια το χρονικό διάστημα μεταξύ των εκπεμπόμενων και ληφθέντων παλμών, το οποίο υπολογίζει περαιτέρω την απόσταση από την κεραία έως την επιφάνεια του μετρούμενου μέσου.

Μετρητής στάθμης ραντάρ 26GHz Απαιτήσεις εγκατάστασης

• Ο πομπός στάθμης ραντάρ εγκαθίσταται στο 1/4 ή 1/6 της διαμέτρου της δεξαμενής. Σημείωση: Η ελάχιστη απόσταση από το τοίχωμα της δεξαμενής πρέπει να είναι > 200mm. Σχήμα 1: (① σημείο αναφοράς, ② κέντρο ή άξονας συμμετρίας του δοχείου.
• Η άνω επιφάνεια της κωνικής δεξαμενής μπορεί να τοποθετηθεί στο μέσο της κορυφής της δεξαμενής για να διασφαλιστεί η μέτρηση του πυθμένα του κώνου, όπως φαίνεται στο Σχήμα 2.
• Όταν υπάρχει συσσώρευση, η κεραία πρέπει να είναι ευθυγραμμισμένη κάθετα προς την επιφάνεια. Εάν το επίπεδο του υλικού δεν είναι επίπεδο, η γωνία συσσώρευσης πρέπει να είναι μεγάλη για να ρυθμιστεί η γωνία του κέρατος ώστε το κέρατο να είναι όσο το δυνατόν πιο κοντά στην επιφάνεια του υλικού, όπως φαίνεται στο Σχήμα 3.
• Απαιτήσεις ύψους σύνδεσης: Η κεραία πρέπει να εισάγεται στη δεξαμενή τουλάχιστον 10 mm, όπως φαίνεται στο Σχήμα 4.

Τεχνικές παράμετροι μετρητή στάθμης ραντάρ 26GHz

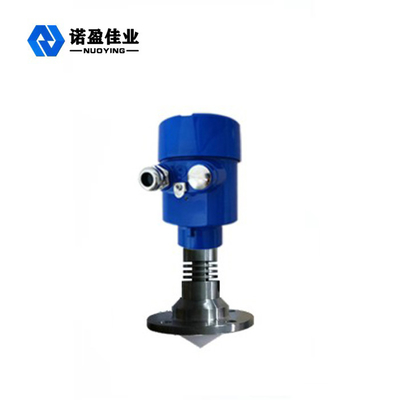

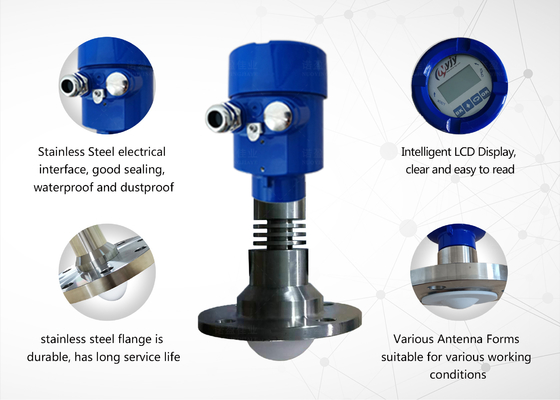

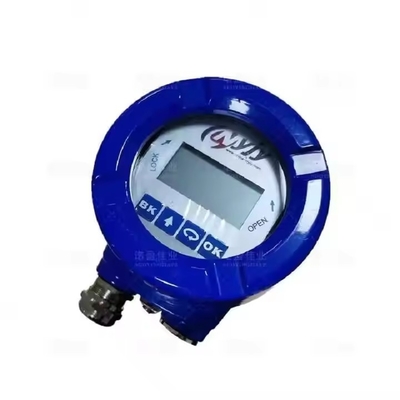

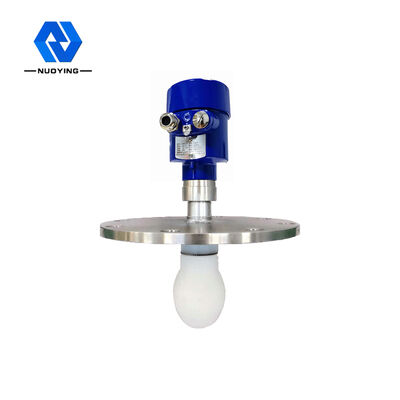

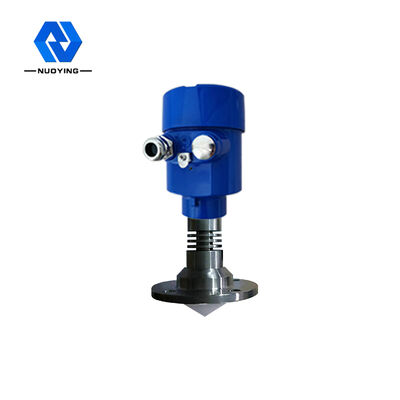

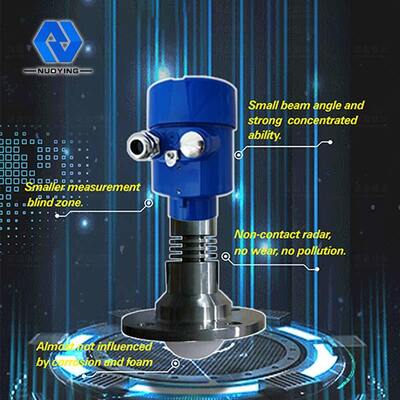

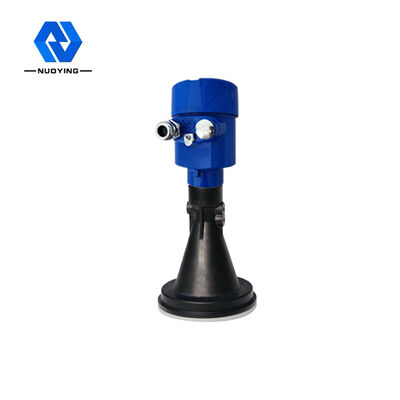

Σχετικά με τον μετρητή στάθμης ραντάρ 26GHz  Εικόνες
