| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD806 |
| MOQ: | 1 τεμάχιο |
| τιμή: | $138~$800/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
Κόστος-αποτελεσματικό 26GHz OEM ODM Νερό Ράδα Νέος αισθητήρας 4-20mA 316SS εξωτερικό Ράδα Νέος μετρητή
Αρχή λειτουργίας του πομπού επιπέδου ραντάρ 26 GHz
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, δεν είναι δυνατόν να μετατρέψουν το σήμα σε ένα σήμα επιπέδου αντικειμένου).Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στο στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: επιφάνεια κάτω από το νήμα ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του πομπού ανάλυσης του επιπέδου του ραντάρ, βεβαιωθείτε ότι τοτο υψηλότερο επίπεδο δεν εισέρχεται στην περιοχή τυφλής μέτρησης (περιοχή D στο σχήμα).
Χαρακτηριστικά σχεδιασμού του πομπού 26GHz
Μικρή γωνία δέσμης και συγκεντρωμένη ενέργεια
Η περιοχή τυφλής μέτρησης είναι μικρότερη και μπορούν να επιτευχθούν καλά αποτελέσματα για τη μέτρηση μικρών δεξαμενών
Υψηλή αναλογία σήματος προς θόρυβο για καλύτερη απόδοση ακόμη και σε μεταβαλλόμενες συνθήκες
Υψηλή συχνότητα, η καλύτερη επιλογή για τη μέτρηση στερεών και χαμηλών διαλεκτρικών σταθερών μέσων
Μεταδότης επιπέδου ραντάρ 26GHz Πεδία εφαρμογής
1Υδάτινοι πόροι: Διάρρηξη καναλιών, δεξαμενών, άρδευση γεωργικών εκτάσεων, παρακολούθηση της στάθμης του νερού των ποταμών, προειδοποίηση για αιφνίδια πλημμύρες, πλημμύρες σε πόλεις κλπ.
2Τροφίμα: εργοστάσιο χυμών, εργοστάσιο γάλακτος, δεξαμενή αποθήκευσης ζυθοποιίας κλπ.
3Φαρμακευτικά προϊόντα: Κινέζικες δεξαμενές αποθήκευσης φαρμάκων, διαχωριστές, δεξαμενές ζύμωσης κλπ.
4- επεξεργασία νερού: δεξαμενές, κοιλότητες, δεξαμενές επεξεργασίας νερού, δεξαμενές ιζηματοποίησης, βαθιά πηγάδια, δίκτυα πόσιμου νερού κ.λπ.
5Χαρτί: Πύργος αποθήκευσης, σιλό αποθήκευσης χημικών υλικών κλπ.
6Άλλες βιομηχανίες: λατομεία, προστασία του περιβάλλοντος, ναυπηγεία και άλλες βιομηχανίες.
Τεχνικές παραμέτρους του πομπού επιπέδου ραντάρ 26 GHz
| Πρότυπο προϊόντος | NYRD806 |
| Τυπική εφαρμογή |
Ανθεκτικό στη θερμοκρασία, ανθεκτικό στην πίεση, ελαφρά διαβρωτικό υγρό |
| Υλικό κεραίας | 316L (προαιρετικό) |
| Τύπος κεραίας | Αντενή κέρατος |
| Πεδίο μέτρησης | 30 μέτρα |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (2 καλώδια, 4 καλώδια) |
| Μέση θερμοκρασία | -40~250°C |
| Σύνδεση διαδικασίας | Κράτη, φλάντζη (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 4,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Exia II CT6 |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

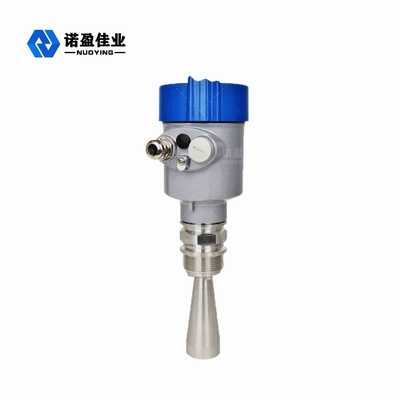

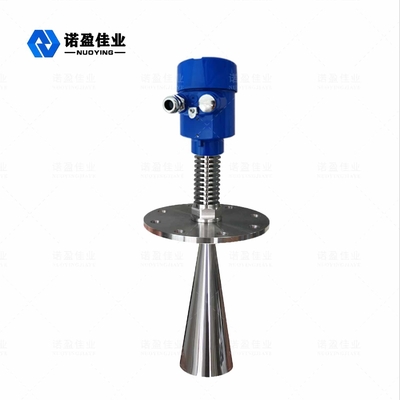

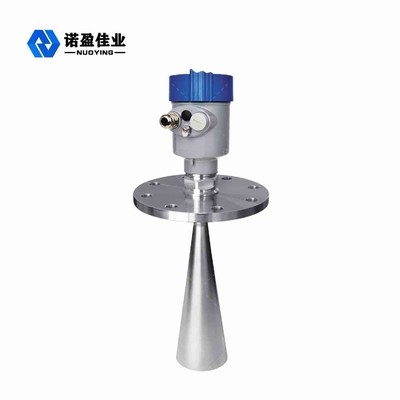

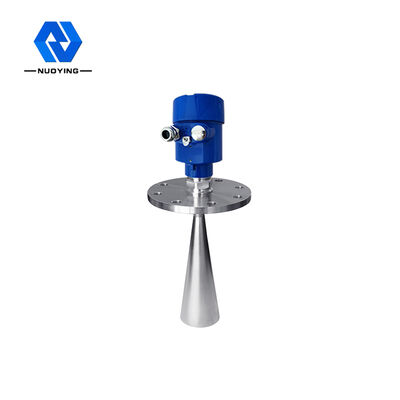

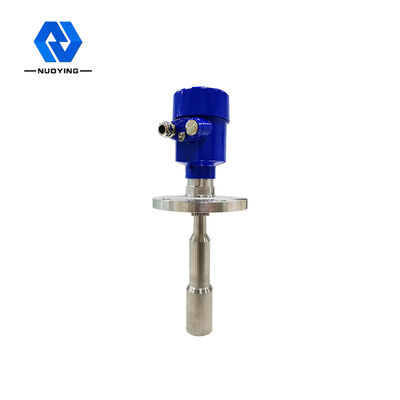

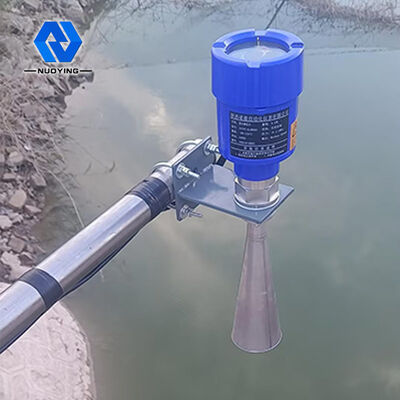

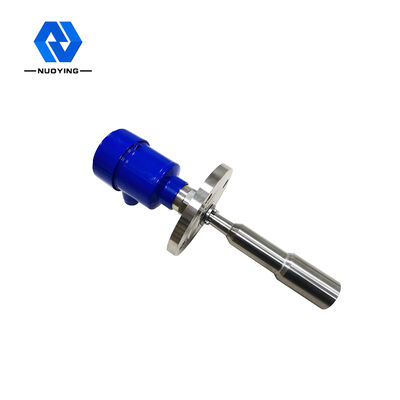

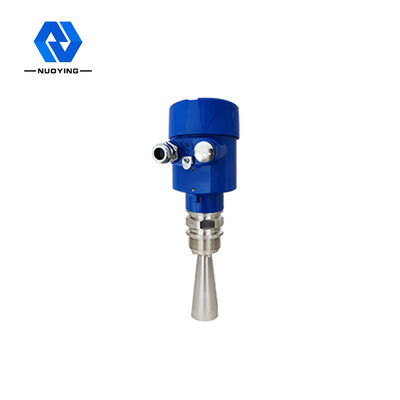

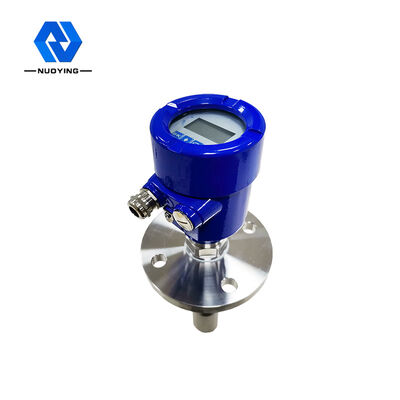

Συνδεδεμένος πομπός επιπέδου ραντάρ 26 GHz Φωτογραφίες
