| Ονομασία μάρκας: | NUOYING |
| Αριθμός μοντέλου: | NYRD-SL |
| MOQ: | 1 τεμάχιο |
| τιμή: | $138~$800/pc |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1000 τεμάχια το μήνα |
NYRD-SL 26GHz Ραδαροπέτεια Μεταδότης για υγρά Horn τύπου 80m Ραδαροπέτεια αισθητήρα δεξαμενής με χαμηλή τιμή και CE
Μεταδότης επιπέδου ραντάρ 26GHz NYRD-SLΠεριγραφή του προϊόντος
Ο πομπός NYRD-SL είναι ένα όργανο μέτρησης υψηλής συχνότητας 26GHz με μέγιστη απόσταση μέτρησης 80 μέτρων.και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελέσει ανάλυση και επεξεργασία σήματος υψηλότερης ταχύτητας, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί για ορισμένες πολύπλοκες συνθήκες μέτρησης.
NYRD-SLΜεταδότης επιπέδου ραντάρ 26GHzΑρχή λειτουργίας
Η κεραία θέσης αντικειμένου ραντάρ εκπέμπει ένα στενό παλμό μικροκυμάτων που μεταδίδεται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου αντικειμένου (επειδή οι παλμοί ταξιδεύουν τόσο γρήγορα, δεν είναι δυνατόν να μετατρέψουν το σήμα σε ένα σήμα επιπέδου αντικειμένου).Ο χρόνος που χρειάζεται ένα ηλεκτρομαγνητικό κύμα για να φτάσει στο στόχο του και να αναπηδήσει πίσω στον δέκτη είναι σχεδόν στιγμιαίο).
Το σημείο μέτρησης: επιφάνεια κάτω από το νήμα ή επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του πομπού ανάλυσης του επιπέδου του ραντάρ, βεβαιωθείτε ότι το το υψηλότερο επίπεδο δεν εισέρχεται στην περιοχή τυφλής μέτρησης (περιοχή D στο σχήμα).

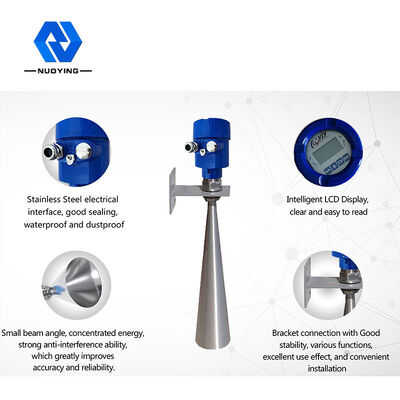

Χαρακτηριστικά σχεδιασμού μεταβιβαστή επιπέδου ραντάρ NYRD-SL 26GHz
Μεταδότης επιπέδου ραντάρ 26GHz NYRD-SL Πεδία εφαρμογής

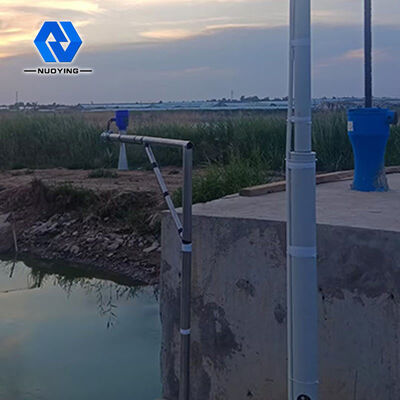

1Υδάτινοι πόροι: Διάρρηξη καναλιών, δεξαμενών, άρδευση γεωργικών εκτάσεων, παρακολούθηση της στάθμης του νερού των ποταμών, προειδοποίηση για αιφνίδια πλημμύρες, πλημμύρες σε πόλεις κλπ.
2- επεξεργασία νερού: δεξαμενές, κοιλότητες, δεξαμενές επεξεργασίας νερού, δεξαμενές ιζηματοποίησης, βαθιά πηγάδια, δίκτυα πόσιμου νερού κ.λπ.
3Άλλα: Προστασία του περιβάλλοντος, ναυπηγεία και άλλες βιομηχανίες.
Μεταδότης επιπέδου ραντάρ 26GHz NYRD-SLΤεχνικές παραμέτρους
| Πρότυπο προϊόντος | NYRD-SL |
| Τυπική εφαρμογή | Αποχέτευση, δεξαμενές, ποτάμια, λίμνες, ρηχές περιοχές κλπ. |
| Υλικό κεραίας | ΠΤΦΕ, 304, 316, PP, PFA |
| Τύπος κεραίας | Αντενή κέρατος |
| Πεδίο μέτρησης | 30m, 80m (προαιρετικά) |
| Ακριβότητα μέτρησης | ±3 mm |
| Ηλεκτρική τροφοδοσία | 24VDC (2 καλώδια, 4 καλώδια) |
| Μέση θερμοκρασία | -40~+80°C |
| Σύνδεση διαδικασίας | Τρίχωμα, φλάνσα (προαιρετικά) |
| Πίεση διαδικασίας | -0,1 έως 2,0 MPa |
| Τάξη προστασίας | Διάκριση IP67 |
| Ασφάλεια από εκρήξεις | Διάταξη II CT6 (προαιρετική) |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ηλεκτρική διεπαφή | M20*1.5, 1⁄2 ′′NPT |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.

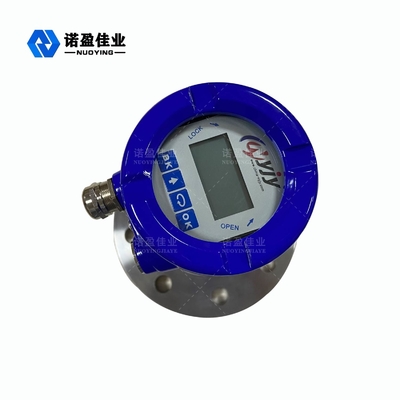

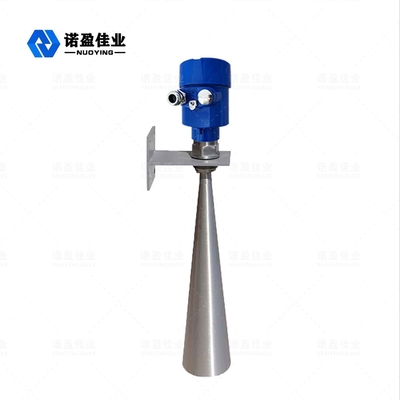

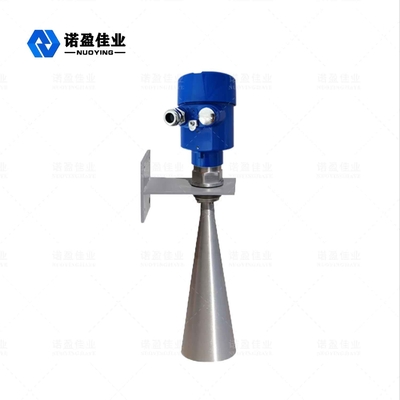

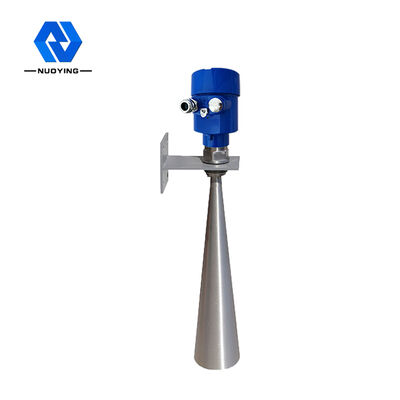

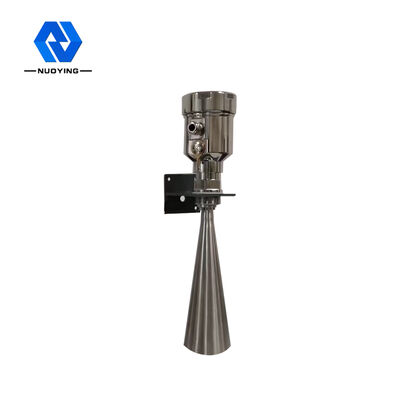

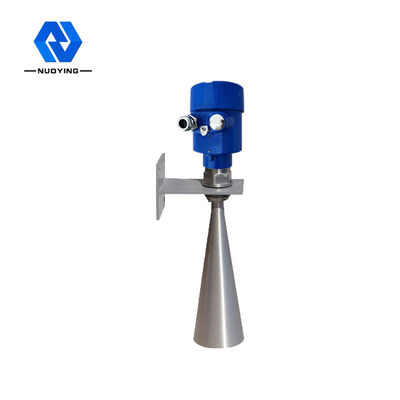

Συνδεδεμένος πομπός ραντάρ 26GHz NYRD-SL Φωτογραφίες
