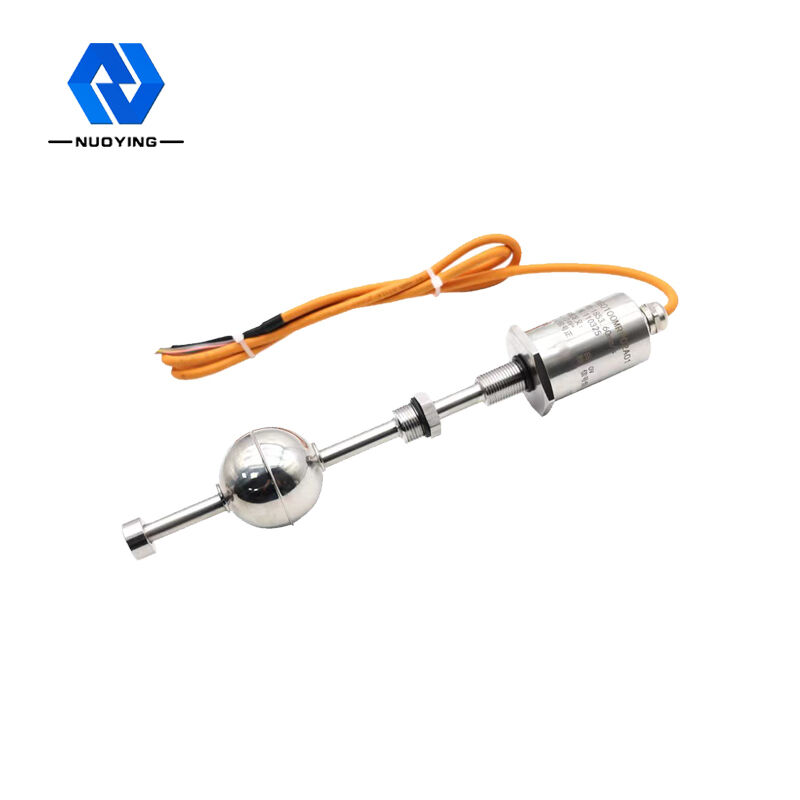

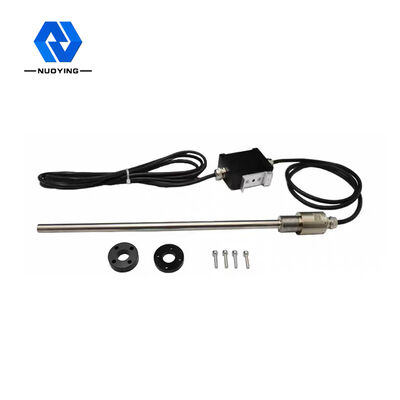

Μαγνητοσυσταλτικός μετρητής στάθμης υψηλής ακρίβειας για δεξαμενή λαδιού

Μαγνητοσυσταλτικός μετρητής στάθμης υψηλής ακρίβειας για δεξαμενή λαδιού

Ονομασία μάρκας:	NUOYINGJIAYE
Αριθμός μοντέλου:	NYCZ500
MOQ:	1 τμχ
τιμή:	$116.739 to $388.575/pcs
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	1000 τμχ/ανά μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Xi'an Shaanxi, Κίνα

Πιστοποίηση:

Μοντέλα προϊόντων:

NYCZ500

Τυπική εφαρμογή:

Μέτρηση επιπέδου υγρού

Επιφάνεια πίεσης διεργασίας:

-0,1 έως 10,0 MPa

υλικό πλεύσης:

F4, PP, 304, PTFE (προαιρετικό)

Τροφοδοτικό:

24VDC ((δύο γραμμές, τέσσερις γραμμές), 220VAC

Έξοδος σήματος:

4 ... 20mA/HART/RS485/MODBUS ...

Θερμοκρασία διεργασίας:

-40~+200℃

Σύνδεση διαδικασίας:

Τρίχωμα, φλάνσα, στήριγμα (προαιρετικά)

Συσκευασία λεπτομέρειες:

Χαρτοκιβώτιο, τυποποιημένη συσκευασία εξαγωγής

Δυνατότητα προσφοράς:

1000 τμχ/ανά μήνα

Περιγραφή προϊόντος

ΝουόϊνγκNYCZ500Μαγνητοστρίκτης μετρητής επιπέδου υγρού Σύνοψη

Παράμετροι προϊόντος

Τυπική εφαρμογή	Μέτρηση επιπέδου υγρού
Υλικό κεραίας	304, 316L (προαιρετικό)
Πεδίο μέτρησης	0-50-5000 mm ((τύπος καλωδίου: 25m)
Ηλεκτρική τροφοδοσία	24VDC ((Δύο γραμμές, τέσσερις γραμμές)
Μέση θερμοκρασία	-40~+200°C
Πίεση διαδικασίας	-0,1 έως 2,0 MPa
Σύνδεση διαδικασίας	Τρίχωμα, φλάνσα, στήριγμα (προαιρετικά)
Έξοδος σήματος	4...20mA/HART/RS485/Modbus...

Περιγραφή των προϊόντων

NYCZ500 Αρχή λειτουργίας του μαγνητοστρικτικού μετρητή επιπέδου υγρού

Η αρχή λειτουργίας του μαγνητοστρικτικού μετρητή επιπέδου φαίνεται στο σχήμα.ένα ηλεκτρονικό θάλαμο και μια πλωτή σφαίρα χωρίς επαφή στο μέτροΗ ράβδος μέτρησης είναι εξοπλισμένη με μαγνητοστρίξιμο σύρμα (σύρμα κυματοειδήσεως) και η ράβδος είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, το οποίο προστατεύει πολύ καλά το σύρμα κυματοειδήσεως.Όταν λειτουργεί το μαγνητοστρικτικό μετρητή επιπέδου, η γεννήτρια παλμών στο ηλεκτρονικό θάλαμο εκπέμπει ένα παλμό εκκίνησης.
Το αρχικό παλμό μεταδίδεται στο καλώδιο καθοδήγησης κυμάτων, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο που προχωρά προς την κατεύθυνση του καλωδίου καθοδήγησης κυμάτων. Αυτό το μηχανικό κύμα διαδίδεται σε δύο κατευθύνσεις,το μηχανικό κύμα που φτάνει στο τέλος της ράβδου μέτρησης απορροφάται από τον αποσβεστήρα,το μηχανικό κύμα που ταξιδεύει πίσω προς την κατεύθυνση του ηλεκτρονικού κουτιού ανιχνεύεται από τον μηχανισμό λήψης ενέργειας που είναι εγκατεστημένος στο ηλεκτρονικό κουτί και μετατρέπεται σε αντίστοιχο παλμό ρεύματος, και του μηχανισμού συλλογής ενέργειας
στη συνέχεια υπολογίζει τη διαφορά χρόνου μεταξύ των δύο παλμών για να μετρήσει με ακρίβεια το ύψος του μετρούμενου επιπέδου υγρού.

NYCZ500 Χαρακτηριστικό σχεδιασμού μαγνητοστρίκτου μετρητή επιπέδου υγρού

1. Ευρύτερη εφαρμοσιμότητα, μια ποικιλία μορφών ανιχνευτών, μια ποικιλία μορφών σύνδεσης διαδικασίας, μια ποικιλία υλικών παραγωγής, μπορεί να είναι προσαρμοσμένο σχεδιασμό
2Αξιοπιστία: Καθώς το μαγνητοστρικτικό μετρητή επιπέδου υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινούμενο μέρος, οπότε δεν υπάρχει τριβή, δεν υπάρχει φθορά.Ολόκληρος ο μετατροπέας περιέχεται σε ένα σωλήνα από ανοξείδωτο χάλυβα, και το μέσο μέτρησης χωρίς επαφή, αξιόπιστη λειτουργία αισθητήρων, μακρά διάρκεια ζωής.
3. Υψηλή ακρίβεια: Εφόσον το μαγνητοστρικτικό μετρητή επιπέδου λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται μετρώντας το χρόνο του αρχικού και του τελικού παλμού,Έτσι η ακρίβεια της μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0..01% FS, η οποία είναι δύσκολο να επιτευχθεί με την ακρίβεια με άλλους αισθητήρες.
4. Καλή ασφάλεια: Το μαγνητοστρίκτικο μετρητή επιπέδου έχει υψηλή ανθεκτικότητα σε έκρηξη, είναι εγγενώς ασφαλές, ασφαλές στη χρήση, ειδικά κατάλληλο για τη μέτρηση χημικών υλικών και εύφλεκτων υγρών.Δεν χρειάζεται να ανοίγεται το καπάκι της δεξαμενής κατά τη μέτρηση, αποφεύγοντας την ανασφάλεια της χειροκίνητης μέτρησης.
5Το μέτρο επιπέδου με μαγνητικό σβήσιμο είναι εύκολο στην εγκατάσταση και απλό στη συντήρηση: το μέτρο επιπέδου με μαγνητικό σβήσιμο τοποθετείται γενικά μέσω του υφιστάμενου ανοίγματος στην κορυφή της δεξαμενής,ειδικά κατάλληλο για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών που ήδη λειτουργούν, και δεν μπορεί να επηρεάσει την κανονική παραγωγή κατά τη διάρκεια της διαδικασίας εγκατάστασης.

NYCZ500 Μαγνητοστρίκτης μετρητής επιπέδου υγρού Πεδίο εφαρμογής

1- Μέτρηση και έλεγχος επιπέδου βιομηχανικού πεδίου
2. Μέτρηση και έλεγχος επιπέδου δεξαμενής
3. Ελέγχος επιπέδου υγρού σε χημικές διαδικασίες
4. Έλεγχος επιπέδου υγρού φαρμακευτικής δεξαμενής
5. Έλεγχος δεξαμενών τροφίμων και ποτών
6Παρακολούθηση του επιπέδου νερού στα φράγματα
7. Πινεσθό νερό και επεξεργασία λυμάτων
8. Μέτρηση και έλεγχος της διεπαφής πετρελαίου-νερού
9. Σύστημα διαχείρισης μετρήσεων σταθμών βενζίνης
10Άλλες μετρήσεις και έλεγχοι επιπέδου υγρού...
