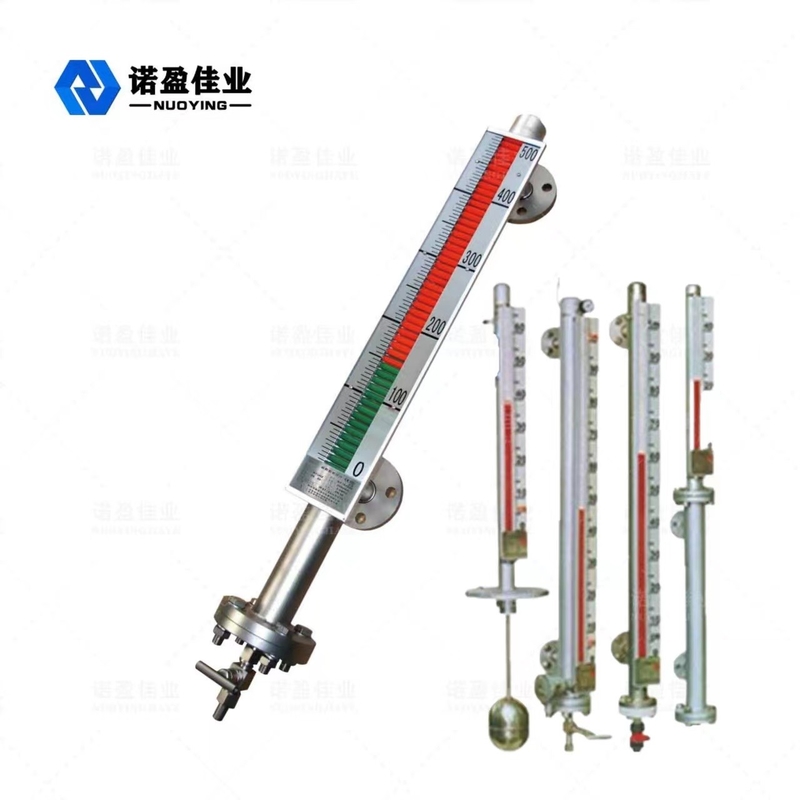

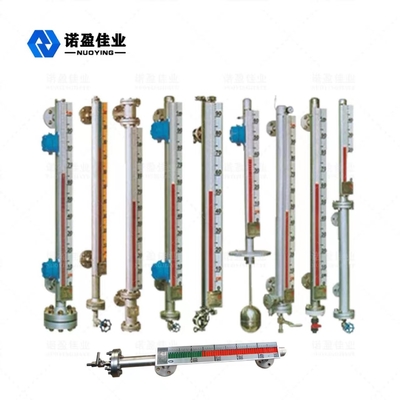

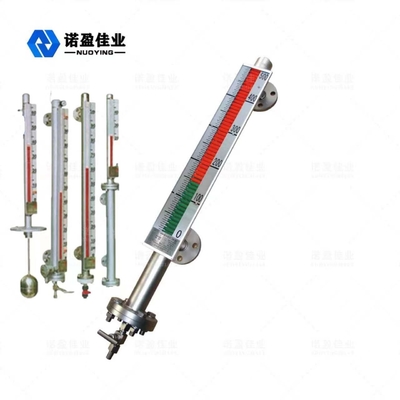

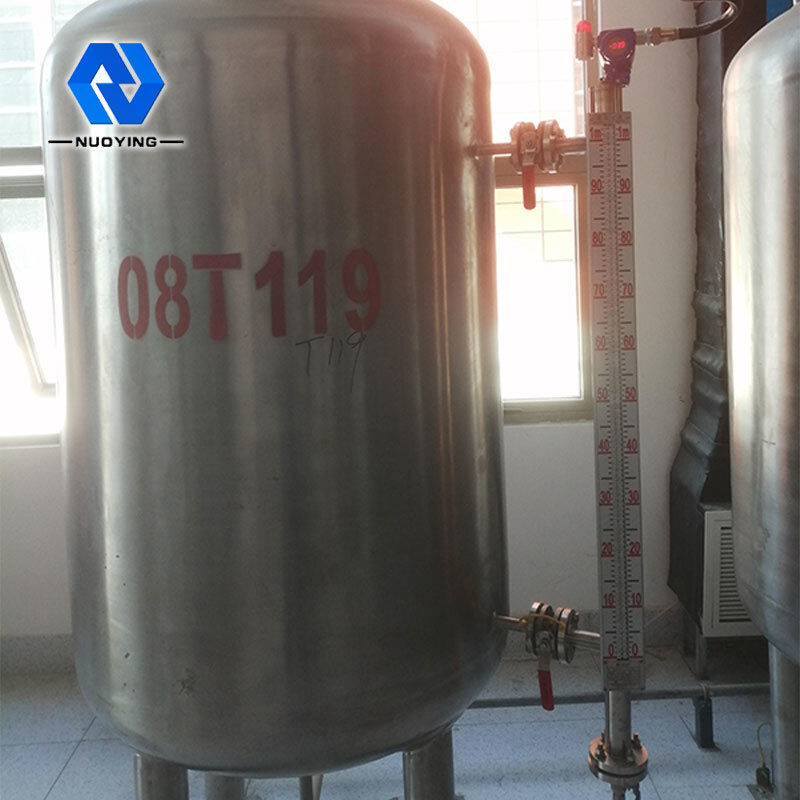

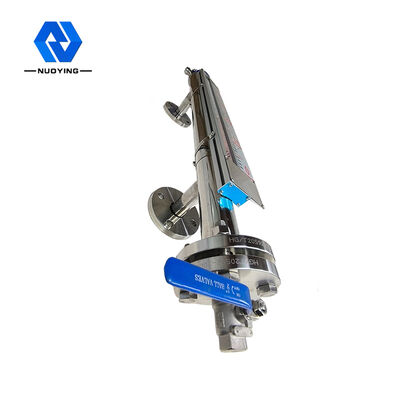

Μετρητής στάθμης μαγνητικού πτερυγίου υψηλής στεγανοποίησης NYUHZ
Μαγνητικό πτερύγιο NYUHZΜετρητής στάθμηςΑρχή λειτουργίας
Ο μετρητής στάθμης μαγνητικού πτερυγίου μπορεί να χρησιμοποιηθεί για ανίχνευση μεσαίου επιπέδου διαφόρων πύργων, δεξαμενών, δεξαμενών, σφαιρικών δοχείων, λεβήτων και άλλου εξοπλισμού.Ο μετρητής στάθμης μαγνητικού πτερυγίου μπορεί να είναι πολύ σφραγισμένος, στεγανός και κατάλληλος για περιπτώσεις υψηλής θερμοκρασίας, υψηλής πίεσης και αντοχής στη διάβρωση.
Ο μετρητής στάθμης μαγνητικού πτερυγίου έχει μια κοιλότητα (που ονομάζεται σωλήνας μέτρησης ή κύριος σωλήνας) για να συγκρατεί τη σφαίρα επίπλευσης και η κοιλότητα σχηματίζει έναν σύνδεσμο με το δοχείο μέσω της φλάντζας ή άλλων κατάλληλων μεθόδων σύνδεσης.Σύμφωνα με την αρχή του συνδετήρα, με την αλλαγή της στάθμης του υγρού στο δοχείο, η στάθμη του υγρού στην κοιλότητα είναι το ίδιο ύψος με τη στάθμη του υγρού στο δοχείο, επομένως οδηγεί την αιωρούμενη μπάλα στην κοιλότητα να κινηθεί προς τα πάνω και προς τα κάτω, και ανεβαίνουν και πέφτουν με την άνοδο και την πτώση της στάθμης του υγρού στο δοχείο.Αυτή τη στιγμή, δεν μπορούμε να δούμε τη στάθμη του υγρού, επομένως μια μαγνητική οθόνη στήλης εγκαθίσταται έξω από το θάλαμο.

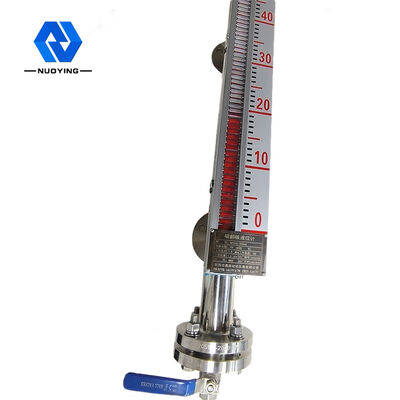

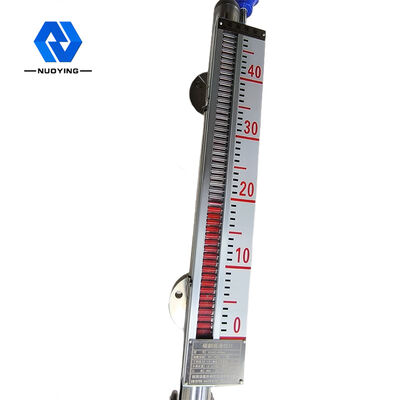

Ένας μόνιμος μαγνητικός χάλυβας εγκαθίσταται στη διασταύρωση του βυθισμένου υγρού και του πλωτού τμήματος του πλωτήρα.Όταν η στάθμη του υγρού στο μετρούμενο δοχείο ανεβαίνει και πέφτει, ο μαγνητικός πλωτήρας στον σωλήνα σώματος του μετρητή στάθμης ανεβαίνει και πέφτει επίσης.Ο μόνιμος μαγνητικός χάλυβας στον πλωτήρα μεταφέρεται στον δείκτη μαγνητικής στήλης μέσω μαγνητικής σύζευξης, οδηγώντας την ερυθρόλευκη στήλη σε στροφή 180 °.Όταν η στάθμη του υγρού αυξάνεται, η στήλη γίνεται από λευκό σε κόκκινο και όταν πέφτει η στάθμη του υγρού, η στήλη γίνεται από κόκκινη σε λευκή, Η κόκκινη λευκή διασταύρωση του δείκτη είναι το πραγματικό ύψος της στάθμης του υγρού μέσα στο δοχείο, έτσι όπως για να επιτευχθεί σαφής ένδειξη της στάθμης του υγρού.
Τυπικές Εφαρμογές | Μέτρηση στάθμης υγρού |
Μοντέλο προϊόντος | NYUHZ |
Τύπος εγκατάστασης | τοποθετημένο στο πλάι, στο επάνω μέρος |
Υλικό Κύριου Σώματος | 304.316 |
Εύρος μέτρησης | 0-6μ |
Ακρίβεια μέτρησης |
± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (προαιρετικό) |
Μέτρια Πυκνότητα | ≧0,425 g/cm3 |
Διαφορά πυκνότητας | ≧0,1 g/cm3 |
Μεσαίου ιξώδους | ≦0,4Pa.S |
Έξοδος ελέγχου | 220VAC,1A |
Έξοδος μετάδοσης | 4... 20mA (τροφοδοτικό 24VDC) |
Θερμοκρασία διεργασίας | -50~+350℃ |
Πίεση διεργασίας | -0,1~+16MPa |
Σύνδεση διαδικασίας | φλάντζα (προαιρετικό) |
Ανάλυση | ±1mm |
Βαθμός προστασίας |
IP65, IP67, IP68 (προαιρετικό) |
Βαθμός απόδειξης έκρηξης |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες)
|
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!

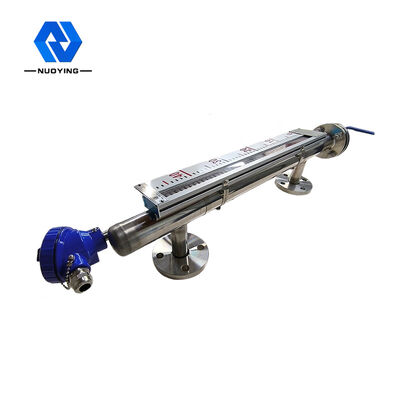

Μαγνητικό πτερύγιο NYUHZΜετρητής στάθμηςΧαρακτηριστικά σχεδίου
◎ Απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία.
◎ Η κλίμακα που εμφανίζεται στην τοποθεσία είναι σαφής και ευανάγνωστη.
◎ Μπορεί να μετρήσει και να υποδείξει το επίπεδο υγρού του διαβρωτικού, εύφλεκτου, τοξικού, υψηλής θερμοκρασίας και αναδευόμενου υγρού.
◎ Μπορούν να επιλεγούν πολλαπλές φόρμες εγκατάστασης και φόρμες σύνδεσης.
◎ Το εύρος πίεσης σχεδιασμού είναι από το πλήρες κενό έως τα 10 MPa.
◎ Εύρος θερμοκρασίας σχεδιασμού - 160~+450 ℃.
◎ Ο επαγγελματικός σχεδιασμός μπορεί να πραγματοποιηθεί για ειδική πίεση και θερμοκρασία.
