Λεπτομέρειες:
|
| Υλικό κεραίας: | 304, 316 | Τυπική Εφαρμογή: | υγρό, μέτρηση διεπαφών |
|---|---|---|---|
| Επιφάνεια πίεσης διεργασίας: | -0,1 ~ 10,0 MPa | Ακρίβεια θερμοκρασίας: | -40~+200℃ |
| Μοντέλα προϊόντων: | NYCZ500 | παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus |
| Τύπος κεραίας: | τύπος καλωδίου, τύπος πόλου | Εύρος μέτρησης: | 050~5000mm (τύπος καλωδίων: 25m) |

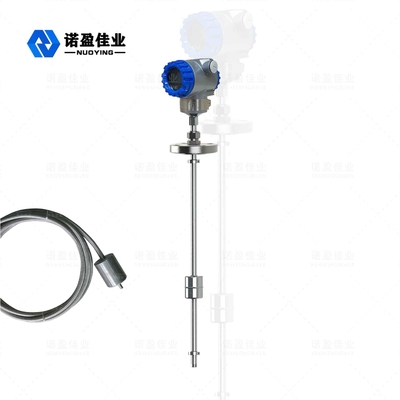

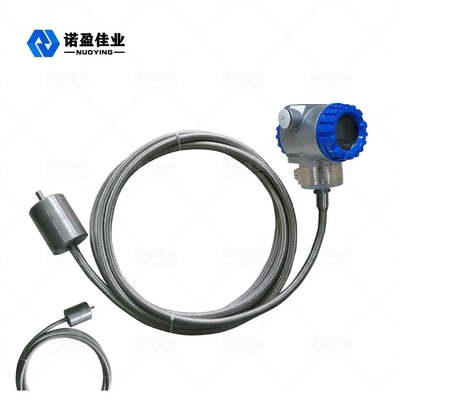

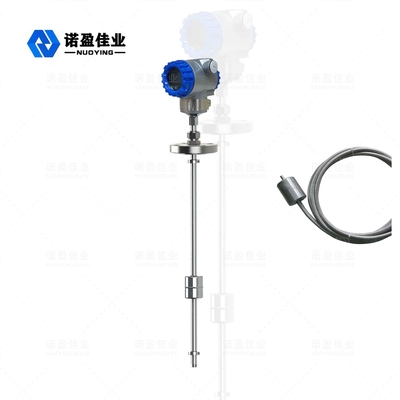

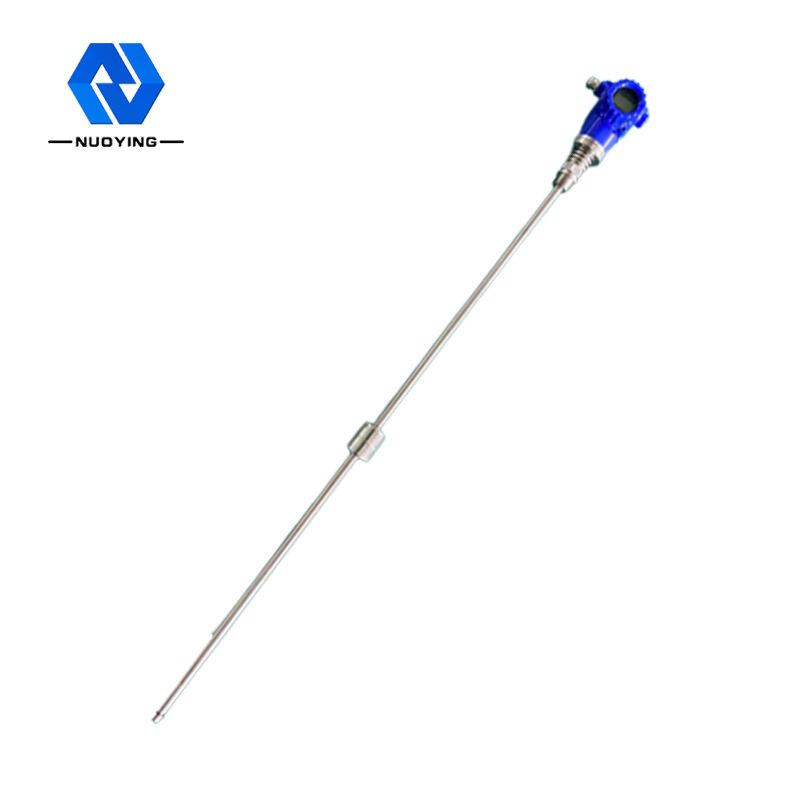

NYCZ500 Μαγνητοσυσταλτικός μετρητής στάθμης υγρών υψηλής ακρίβειας και ασφάλειας
Αρχή εργασίας NYCZ500 Magnetostrictive Liquid Level Meter
Η αρχή λειτουργίας του μαγνητοσυσταλτικού μετρητή στάθμης υγρού φαίνεται στο σχήμα.Το προϊόν αποτελείται κυρίως από μια ράβδο μέτρησης, έναν ηλεκτρονικό θάλαμο και μια πλωτή σφαίρα άνευ επαφής με μανίκια στη ράβδο μέτρησης.Στη ράβδο μέτρησης τοποθετείται μαγνητοσυσταλτικό σύρμα (σύρμα κυματοδηγού).Η ράβδος μέτρησης είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, ο οποίος προστατεύει πολύ καλά το καλώδιο κυματοδηγού.
Όταν ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού λειτουργεί, η γεννήτρια παλμών στον ηλεκτρονικό θάλαμο εκπέμπει έναν παλμό εκκίνησης.Όταν αυτός ο παλμός εκκίνησης μεταδίδεται στο καλώδιο του κυματοδηγού, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο που κινείται προς την κατεύθυνση του σύρματος κυματοδηγού.Όταν αυτό το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στη σφαίρα επίπλευσης, δημιουργεί ένα εφέ μαγνητοσυστολής τάνυσης, προκαλώντας το σύρμα του κυματοδηγού να συστρέφεται και να δημιουργεί ένα μηχανικό κύμα σταθερής ταχύτητας.Αυτό το μηχανικό κύμα διαδίδεται σε δύο κατευθύνσεις.Το μηχανικό κύμα που φτάνει στο άκρο της ράβδου μέτρησης απορροφάται από τον αποσβεστήρα.Το μηχανικό κύμα που μεταδίδεται πίσω στον ηλεκτρονικό θάλαμο ανιχνεύεται από τον μηχανισμό λήψης ενέργειας που είναι εγκατεστημένος στον ηλεκτρονικό θάλαμο και μετατρέπεται στον αντίστοιχο παλμό ρεύματος.Ο μηχανισμός λήψης ενέργειας υπολογίζει τη διαφορά χρόνου μεταξύ των δύο παλμών για να μετρήσει με ακρίβεια το ύψος της μετρούμενης στάθμης υγρού.
| Τυπική Εφαρμογή | υγρό, μέτρηση διεπαφής |
| Μοντέλο προϊόντος | NYCZ500 |
| Τύπος κεραίας | τύπος καλωδίου, τύπος πόλου |
| Υλικό κεραίας | 304.316 |
| Εύρος μέτρησης | 0-50~5000mm (τύπος καλωδίου: 25m) |
| Ακρίβεια μέτρησης | ±0,5 mm |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο καλωδίων, τεσσάρων συρμάτων), 220VAC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Ρεύμα εργασίας | 4...20mA |
| Χαρακτηριστικά Φορτίου | Όταν εξάγεται το χαρακτηριστικό ρεύμα φορτίου, η μέγιστη αντίσταση φορτίου είναι 600Ω.Κατά την έξοδο τάσης, η μέγιστη αντίσταση φορτίου είναι 2 mA |
| Θερμοκρασία διεργασίας | -40+200℃ |
| Χρόνος απόκρισης | 0,2~5 ms |
| Πίεση διεργασίας | -0,1 ~ 10,0 MPa |
| Σύνδεση διαδικασίας | νήμα, βραχίονας, φλάντζα (προαιρετικά) |
| Ανάλυση | ±1mm |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
|
Αντιεκκρηκτικοί Βαθμός |
Exia II CT6 Ga, Exd II CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYCZ500 Μαγνητοσυσταλτικός μετρητής στάθμης υγρώνΧαρακτηριστικά σχεδίου
◎ Πιο εκτεταμένη δυνατότητα εφαρμογής, με πολλαπλές φόρμες ανιχνευτών, πολλαπλές φόρμες σύνδεσης διεργασιών και πολλαπλά υλικά παραγωγής, τα οποία μπορούν να προσαρμοστούν.
◎ Ισχυρή αξιοπιστία: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινητό μέρος, επομένως δεν υπάρχει τριβή και φθορά.Ολόκληρος ο μετατροπέας περικλείεται σε σωλήνα από ανοξείδωτο χάλυβα, ο οποίος δεν έρχεται σε επαφή με το μέσο μέτρησης.Ο αισθητήρας λειτουργεί αξιόπιστα και έχει μεγάλη διάρκεια ζωής.
◎ Υψηλή ακρίβεια: επειδή ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση καθορίζεται με τη μέτρηση του χρόνου του παλμού έναρξης και του παλμού λήξης κατά τη διάρκεια της εργασίας, επομένως η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01% FS, η οποία είναι μια ακρίβεια που είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες.
◎ Καλή ασφάλεια: ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού έχει υψηλή απόδοση με προστασία από εκρήξεις, είναι εγγενώς ασφαλής και ασφαλής στη χρήση και είναι ιδιαίτερα κατάλληλος για τη μέτρηση χημικών πρώτων υλών και εύφλεκτων υγρών.Δεν είναι απαραίτητο να ανοίξετε το κάλυμμα της δεξαμενής κατά τη διάρκεια της μέτρησης για να αποφύγετε την ανασφάλεια της χειροκίνητης μέτρησης.
◎ Ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού είναι εύκολος στην εγκατάσταση και τη συντήρηση: Ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου σωλήνα στην κορυφή της δεξαμενής, ιδιαίτερα κατάλληλος για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία και μπορεί να δεν επηρεάζει την κανονική παραγωγή κατά τη διαδικασία εγκατάστασης.
