Λεπτομέρειες:
|
| Τυπική Εφαρμογή: | Υγρό (αγώγιμο, ανάδευση), σκόνη, στερεό | Επιφάνεια πίεσης διεργασίας: | -0.1~4.0Mpa |
|---|---|---|---|
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Ακρίβεια θερμοκρασίας: | -40~+130℃,-50~+500℃ |
| Μοντέλα προϊόντων: | Nysp-M23 | Τύπος κεραίας: | Εύκαμπτο καλώδιο, σκληρή ράβδος, μονωμένη σκληρή ράβδος και στα δύο άκρα |
| Υλικό κεραίας: | PTFE, 304, 316 | Εύρος μέτρησης: | 0~20μ |

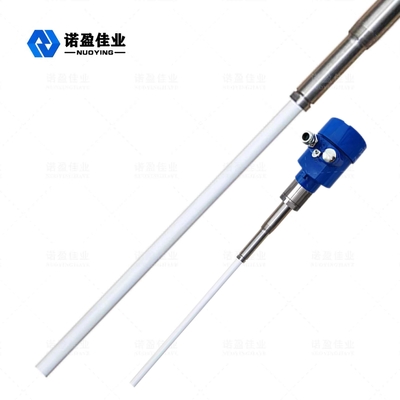

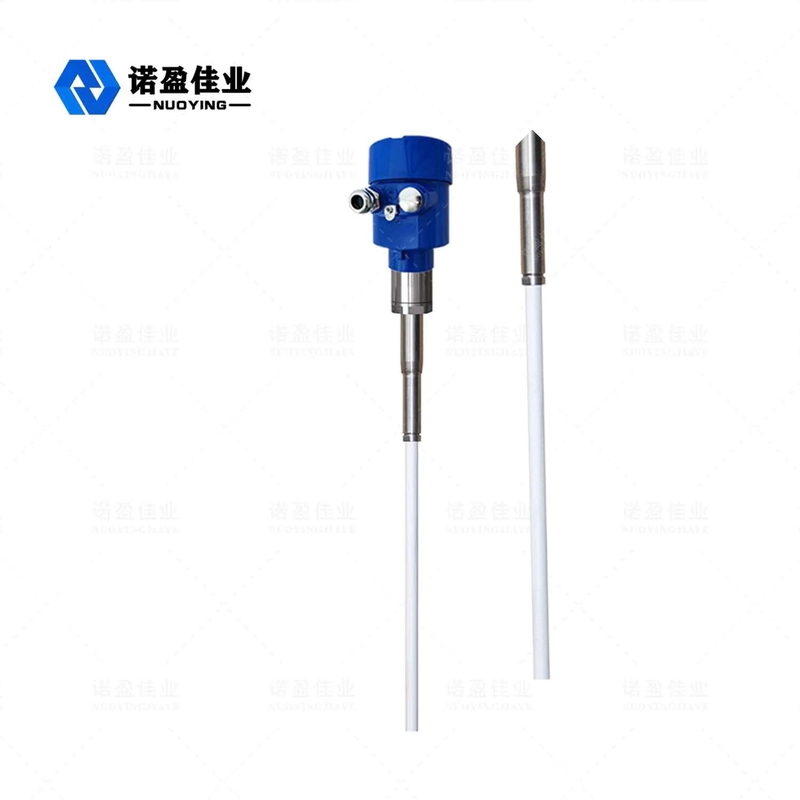

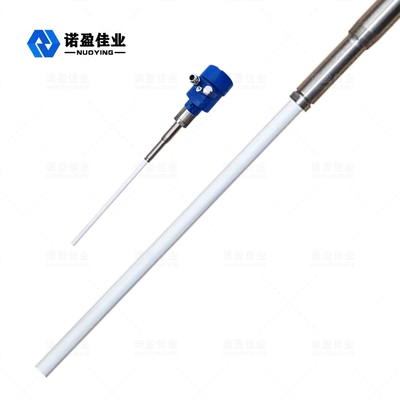

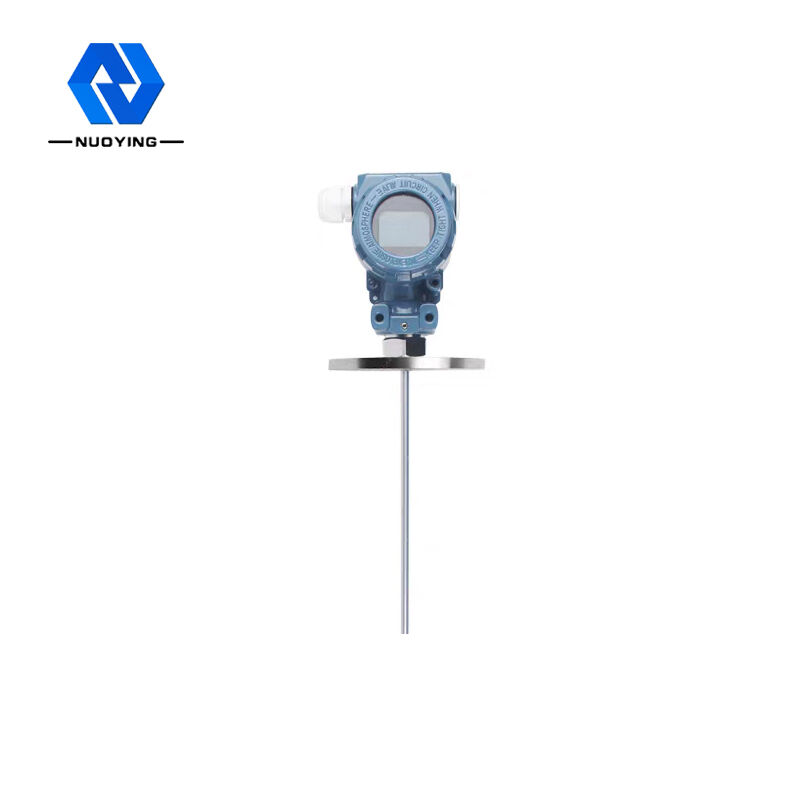

NYSP-M23 RF Αντίσταση Χωρητικότητα Αντίδραση Μετρημένη χωριστά Μετρητής στάθμης
NYSP-M23 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Ο μετρητής στάθμης αποδοχής ραδιοσυχνοτήτων είναι ένα είδος προϊόντος συνεχούς μέτρησης στάθμης υγρού που βασίζεται στην αρχή της εισαγωγής ραδιοσυχνοτήτων.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και του μεγάλου εύρους εφαρμογής.Σε σύγκριση με το παραδοσιακό χωρητικό μετρητή στάθμης,Ο αρθρωτός σχεδιασμός κάνει τη ρύθμιση οργάνων απλή και βολική.Μετά τη ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και χωρίς συντήρηση εφ' όρου ζωής.Οι χρήστες μπορούν να κατανοήσουν διαισθητικά τη λειτουργία της συσκευής και να λύσουν προβλήματα εγκαίρως.Είναι επίσης ασφαλές και αξιόπιστο σε πολύπλοκα βιομηχανικά περιβάλλοντα.
Χειρουργός αγωγιμότητας RF, μοναδικό επίπεδο υγρού επίσης.Αν και είναι πιθανώς παρόμοια με τη μέτρηση χωρητικότητας, η αγωγιμότητα RF συν οδηγεί το κύκλωμα κοπής του κυκλώματος ηλεκτρονικής μονάδας και επιτρέπει την αντίσταση της αντίστασης.Οι νόμοι της φυσικής, η αντίσταση της ανάρτησης, η αντίσταση χωρητικότητας όλων των αναρτήσεων, έτσι η ανάρτηση μπορεί να ταλαντώσει τη μετατόπιση φάσης του κυκλώματος, και από την ολική απώλεια.
Ο αισθητήρας του μετρητή αγωγιμότητας RF είναι εγκατεστημένος στη δεξαμενή αποθήκευσης και το σήμα ραδιοσυχνοτήτων που προκαλείται από την αλλαγή δυναμικού λαμβάνεται μέσω του καθετήρα.Το κάλυμμα κίνησης του αισθητήρα εμποδίζει το ρεύμα ραδιοσυχνοτήτων να περάσει μέσα από το αναρτημένο υλικό, διασφαλίζοντας έτσι την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό(διεξαγωγή, ανάδευση),σκόνη, στερεό |
| Μοντέλα προϊόντων |
NYSP-M23 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, σκληρή ράβδος,Μονωμένη σκληρή ράβδος και στα δύο άκρα |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 0~20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃,-50~+500℃ |
| Πίεση διεργασίας | -0,1 ~ 4,0 MPa |

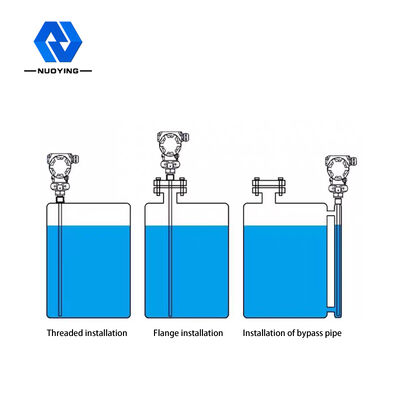

| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
|
Βαθμός απόδειξης έκρηξης |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M23 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Ο μοναδικός σχεδιασμός του κυκλώματος θωράκισης οδήγησης υλικού κατά της ανάρτησης μπορεί να βελτιώσει την απόδοση των υλικών κατά της ανάρτησης.
Εύρος ισχύος.13~35V DC
Θερμοκρασία διαδικασίας προσαρμοστικού καθετήρα - 100 ℃ ~ 800 ℃Καμία τύφλωση δεν μπορεί να χρησιμοποιηθεί σε επίπεδο 12 cm έως μερικά εκατοστά
Μεγάλες περιοχές μέτρησης από αρκετές εκατοντάδες έως αρκετές εκατοντάδες μέτρα
Η διεπαφή των κολλωδών αντικειμένων, η γενική τάση της συσκευής
Είναι ανθεκτικό στην επιφάνεια, τραχύ κεχρί, ατμό, κρυστάλλωση, εναπόθεση κεριού
Μη προστατευτικά, μη κινούμενα, μη φθορά εξαρτήματα, ακανόνιστος καθαρισμός, προστασία και εντοπισμός σφαλμάτων
