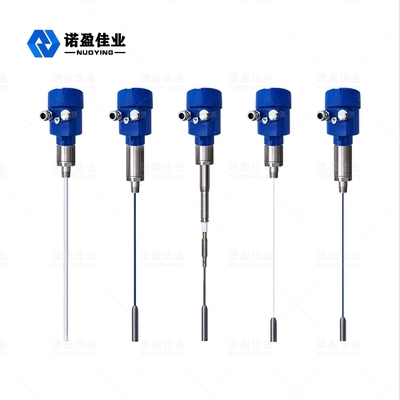

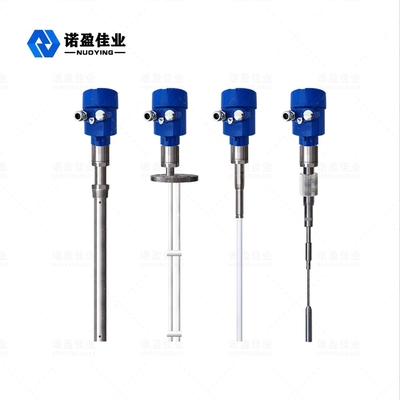

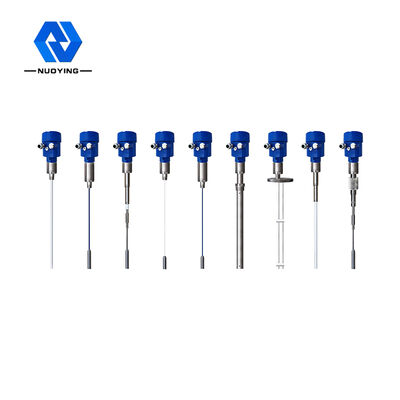

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type
120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type 120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type

Μεγάλες Εικόνας :  120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NUOYINGJIAYE
Πιστοποίηση: Explosion-proof certificate
Αριθμό μοντέλου: NYSP-Z
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: $450 to $1700
Συσκευασία λεπτομέρειες: Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης: 5-7 ημέρες εργασίας
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: προ μήνας 1000 PC

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type

περιγραφή
Εφαρμογές: Υγρό, σκόνη, στερεό, μόριο και άλλα μέσα Τύπος ανιχνευτή: Πολλαπλάσιοι τύποι για να επιλέξει από
Μέτρηση της σειράς: 0~6m, 0~30m, 0~120m Σύνδεση διαδικασίας: Νήμα βιδών, φλάντζα (προαιρετική),
Βαθμός προστασίας: Όργανο IP67, IP67 επίδειξης Λειτουργούσα θερμοκρασία: -40~150℃, - 40~250℃, - 40~800℃
Παραγωγή σημάτων: 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) Παροχή ηλεκτρικού ρεύματος: (13-35) vDC
Υψηλό φως:

120m RF Admittance Level Transmitter

,

35vDC Admittance Type Level Sensor

,

120m rf Admittance Level Sensor



NYSP-Z Rf Admittance Level Meter​



Ο μετρητής στάθμης εισόδου NYSP-Z RF είναι ένα προϊόν μέτρησης συνεχούς στάθμης που βασίζεται στην αρχή εισαγωγής ραδιοσυχνοτήτων.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής.Σε σύγκριση με τον παραδοσιακό χωρητικό μετρητή στάθμης, ο διαμορφωμένος σχεδιασμός μπορεί να πραγματοποιήσει τη ρύθμιση του οργάνου συνοπτικά και άνετα.Μόλις ολοκληρωθεί η ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και να μην χρειάζεται συντήρηση εφ' όρου ζωής.Επιτρέπει στους χρήστες να κατανοήσουν διαισθητικά τη λειτουργία του εξοπλισμού και να αντιμετωπίσουν τα προβλήματα έγκαιρα, ως ασφαλή και αξιόπιστο σε σύνθετους βιομηχανικούς τομείς.



Επίπεδο εισδοχής Rf ΜετρητήςΤεχνική Παράμετρος



Εφαρμογές Υγρό, σκόνη, στερεό, σωματίδια και άλλα μέσα
Τύπος ανιχνευτή Σκληροί πόλοι και στις δύο άκρες
Εύρος μέτρησης 0~6m,0~30m,0~120m
Θερμοκρασία διεργασίας -40~150℃,-40~250℃,-40~800℃
Θερμοκρασία περιβάλλοντος -40 ℃ ~ + 70 ℃
Θερμοκρασία αποθήκευσης -20 ℃ ~ + 65 ℃
Πίεση διαδικασίας -0,1~1,6MPa,-0,1~2,5MPa,-0,1~4,0MPa,-0,1~8,0MPa
Παροχή ηλεκτρικού ρεύματος (13-35)vDC
Έξοδος σήματος 4...20mA/HART/RS485/Modbus...
Σύνδεση διαδικασίας Νήμα/Φλάντζα (επιλεκτικό)
Κατηγορία προστασίας IP67
Αντιεκρηκτική βαθμίδα ExiaⅡCT6 (επιλεκτικό)
Καθυστέρηση: 0 ~ 30 s ρυθμιζόμενο



Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!



Rf Admittance Επίπεδο ΜετρητήςΛειτουργικός Αρχή



Η τεχνολογία μέτρησης εισόδου ραδιοσυχνοτήτων είναι ένα είδος τεχνολογίας μέτρησης επιπέδου υλικού με μοναδικά πλεονεκτήματα.Αν και η έννοια της χωρητικής μέτρησης είναι παρόμοια με αυτήν της συμβατικής χωρητικής τεχνολογίας μέτρησης, η τεχνολογία εισαγωγής ραδιοσυχνοτήτων προσθέτει κύκλωμα Driving-Shield και κύκλωμα κοπής στην ηλεκτρονική κυψέλη, ώστε να μπορεί να μετρήσει χωριστά την σύνθετη αντίσταση και την χωρητική αντίδραση.Αφού περάσουμε από τους νόμους της φυσικής, μπορεί να ληφθεί ότι η αντίσταση και η αντίσταση χωρητικότητας οποιουδήποτε κρεμαμένου υλικού είναι ίσες, έτσι ώστε να μπορεί να μετρηθεί η επίδραση του υλικού που κρέμεται και να περάσει η μετατόπιση φάσης του ταλαντούμενου κυκλώματος, η οποία εξαλείφεται από τη συνολική παραγωγή.
Ο αισθητήρας του μετρητή στάθμης εισαγωγής ραδιοσυχνοτήτων εγκαθίσταται στη δεξαμενή αποθήκευσης και η αλλαγή του σήματος ραδιοσυχνοτήτων που προκαλείται από την αλλαγή της στάθμης του υλικού λαμβάνεται από τον αισθητήρα.Το άκρο Driving-Shield του καθετήρα μπορεί να εμποδίσει το ρεύμα ραδιοσυχνοτήτων να σχηματίσει βρόχο μέσω του υλικού που κρέμεται, το οποίο διασφαλίζει την ακρίβεια της μέτρησης του οργάνου.



120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type 0



Rf Admittance Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου



◎ Ο μοναδικός σχεδιασμός του κυκλώματος Driving - Shields μπορεί να βελτιώσει την ικανότητα αντίστασης στο κρέμασμα
Καμία μέτρηση νεκρής ζώνης, μπορεί να εφαρμοστεί σε περιπτώσεις μέτρησης σε επίπεδο άνω των δέκα ή και μερικών cm
Η έξοδος του σταθερού και αξιόπιστου, ιπτάμενη τέφρα, τυφλό, υδρατμοί, κρυστάλλωση, κερί
Χωρίς δραστηριότητες, χωρίς εύκολα φθαρμένα εξαρτήματα, συχνά χωρίς καθαρισμό και συντήρηση, εντοπισμό σφαλμάτων

Αντικρεμαστό υλικό: Ο μοναδικός σχεδιασμός του κυκλώματος Driving-Shield βελτιώνει την ικανότητα κρέμασης μυρμηγκιών.
Εύρος τροφοδοσίας: Περιοχή εργασίας: 13-35 VDC
AdaptabilityrΘερμοκρασία διεργασίας ανιχνευτή: -100 °C ~ 800 °C.Καμία μέτρηση νεκρής ζώνης, μπορεί να εφαρμοστεί σε δώδεκα εκατοστά ή ακόμα και μερικά εκατοστά μέτρησης στάθμης υλικού σε περιπτώσεις μεγάλου αριθμού απόστασης Η μέγιστη εμβέλεια μέτρησης μπορεί να είναι εκατοντάδες μέτρα, ακόμη και εκατοντάδες μέτρα, Η μέτρηση της διεπαφής παχύρρευστου υλικού είναι μεγάλο πλεονέκτημα του οργάνου..
Σταθερότητα: Σταθερή και αξιόπιστη απόδοση, αντίσταση στην ιπτάμενη τέφρα, σβήσιμο, υγρασία, κρυστάλλωση, αποτέλεσμα κεριού
Χωρίς συντήρηση: Χωρίς κίνηση, χωρίς φορητά εξαρτήματα, χωρίς ανάγκη για τακτικό καθαρισμό, συντήρηση, θέση σε λειτουργία

Rf Admittance Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης



Τυπική μέθοδος εγκατάστασης

  • Το αποτελεσματικό τμήμα μέτρησης του καθετήρα δεν μπορεί να αγγίξει το τοίχωμα της δεξαμενής.Η απόσταση από το τοίχωμα της δεξαμενής L είναι μεγαλύτερη από 600 mm.
  • Όταν υπάρχει έντονη ανάδευση στη δεξαμενή, το κάτω άκρο του καθετήρα πρέπει να στερεώνεται και ο καθετήρας πρέπει να διατηρείται μακριά από το μίξερ για να διασφαλιστεί η ασφάλεια
  • Το όργανο πρέπει να είναι αξιόπιστα γειωμένο
  • Δεν μπορεί να εγκατασταθεί ανιχνευτής στο ακροφύσιο πλήρωσης (ή σχισμή) και άλλο υλικό ρέει απευθείας μέσω του χώρου.Εάν αυτό δεν είναι δυνατό, εγκαταστήστε ένα χώρισμα μεταξύ του καθετήρα και του ακροφυσίου πλήρωσης (ή της υποδοχής).
  • Ο χώρος εγκατάστασης πρέπει να λαμβάνεται υπόψη κατά την εγκατάσταση του καθετήρα σκληρής ράβδου του οργάνου.Ο αισθητήρας καλωδίου θα πρέπει να ισιωθεί μετά την εγκατάσταση για να αποφευχθεί βραχυκύκλωμα με το τοίχωμα της δεξαμενής
  • Η εγκατάσταση πρέπει να είναι πολύ προσεκτική ώστε να μην προκληθεί ζημιά στη μόνωση του καθετήρα.Το κεντρικό άκρο και το προστατευτικό στρώμα του καθετήρα δεν πρέπει να έρχονται σε επαφή με τη διεπαφή εγκατάστασης ή το τοίχωμα του δοχείου και να αποφεύγεται η μηχανική φθορά του καθετήρα με τη διεπαφή εγκατάστασης, το τοίχωμα του δοχείου, το υλικό κ.λπ. κατά τη χρήση του καθετήρα
  • Ο σωλήνας προστασίας οργάνων δεν πρέπει να έχει στάσιμο νερό, διαφορετικά θα θέσει σε κίνδυνο το ηλεκτρονικό όργανο

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type 1



Επίπεδο εισδοχής Rf ΜετρητήςΗλεκτρικές συνδέσεις

  • Συνιστάται καλώδιο με σχετική πιστοποίηση.
  • Με καλώδια με επένδυση, η θωράκιση θα πρέπει να συνδέεται τόσο με το δάπεδο του οργάνου όσο και με το τροφοδοτικό του θαλάμου ελέγχου
  • Οι διαστάσεις της διαμέτρου του καλωδίου συνιστώνται μεταξύ 6~12nnn για να διασφαλιστεί η απόδοση στεγανοποίησης της εισόδου.

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type 2



Σύνδεση συστήματος



Ο μετρητής στάθμης αποδοχής ραδιοσυχνοτήτων είναι ένα εγγενώς ασφαλές όργανο.Για επικίνδυνες καταστάσεις, είναι απαραίτητο να εγκαταστήσετε μια επικυρωμένη πύλη ασφαλείας στο κύκλωμα τροφοδοσίας του οργάνου.Μπορεί να χρησιμοποιηθεί είτε μονή πύλη είτε σύνδεση διπλής πύλης, αλλά ο τρόπος σύνδεσης είναι διαφορετικός.



120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type 3

120m RF Admittance Level Transmitter 13-35vDC Admittance Level Sensor Type 4
