Λεπτομέρειες:
|
| Τυπική Εφαρμογή: | Διαβρωτικό Υγρό, σκόνη, στερεό | Μοντέλα προϊόντων: | Nysp-M17 |
|---|---|---|---|
| Τύπος κεραίας: | Τύπος σκληρής ράβδου, τύπου μαλακού καλωδίου | Υλικό κεραίας: | PTFE, 304, 316 |
| Εύρος μέτρησης: | 3μ, 20μ | Ακρίβεια θερμοκρασίας διαδικασίας μέτρησης: | -40~+130℃ |
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Ηλεκτρική διεπαφή: | M20 × 1,5, ½ "NPT |

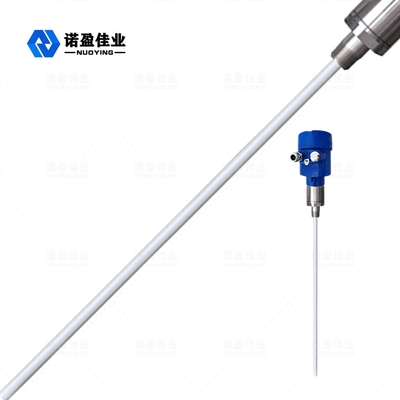

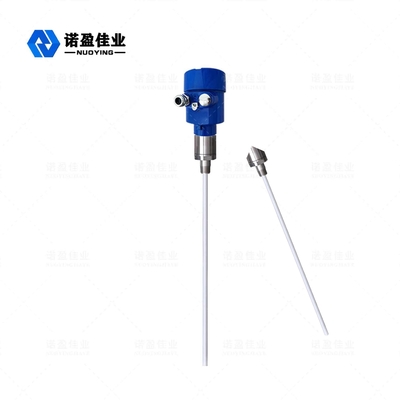

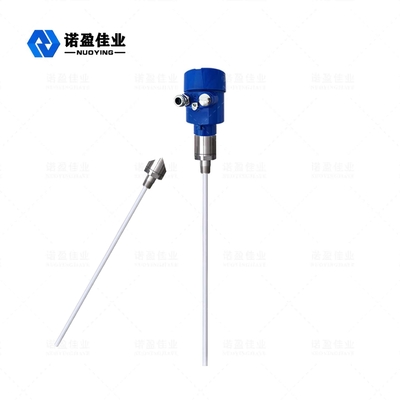

NYSP-M17 Μετρητής στάθμης εισόδου ραδιοσυχνοτήτων με μετρήσιμο διαβρωτικό υγρό
NYSP-M17 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Ο μετρητής στάθμης εισόδου RF είναι ένα είδος προϊόντος μέτρησης συνεχούς στάθμης που βασίζεται στην αρχή της εισόδου RF.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής.Σε σύγκριση με τον παραδοσιακό μετρητή στάθμης χωρητικότητας, υιοθετεί αρθρωτό σχεδιασμό, ο οποίος μπορεί να ρυθμίσει το όργανο εύκολα και άνετα.Αφού ολοκληρωθεί η εγκατάσταση, μπορεί να χρησιμοποιηθεί κανονικά και δεν χρειάζεται συντήρηση εφ' όρου ζωής.Επιτρέπει στους χρήστες να οπτικοποιήσουν τη λειτουργία του εξοπλισμού και να αντιμετωπίσουν έγκαιρα προβλήματα.Είναι επίσης ασφαλές και αξιόπιστο σε πολύπλοκες βιομηχανικές ρυθμίσεις.
Η τεχνολογία μέτρησης αγωγιμότητας ραδιοσυχνοτήτων είναι μια τεχνολογία μέτρησης επιπέδου με μοναδικά πλεονεκτήματα.Αν και η ιδέα είναι πολύ παρόμοια με τη γενική τεχνολογία μέτρησης χωρητικότητας, η τεχνολογία αγωγιμότητας RF προσθέτει ένα κύκλωμα ασπίδας κίνησης και ένα κύκλωμα κοπής στην ηλεκτρονική μονάδα, επιτρέποντας έτσι την ανεξάρτητη μέτρηση της σύνθετης αντίστασης και της χωρητικής αντίστασης.Σύμφωνα με τον υπολογισμό των φυσικών νόμων, η σύνθετη αντίσταση και η χωρητική αντίσταση οποιασδήποτε ανάρτησης είναι ίσες, επομένως το αποτέλεσμα που προκαλείται από την ανάρτηση μπορεί να μετρηθεί και να εξαλειφθεί από τη συνολική έξοδο από τη μετατόπιση φάσης του κυκλώματος ταλάντωσης.
Ο αισθητήρας του μετρητή στάθμης αγωγιμότητας ραδιοσυχνοτήτων είναι εγκατεστημένος στη δεξαμενή και η αλλαγή του σήματος ραδιοσυχνοτήτων που προκαλείται από την αλλαγή στάθμης λαμβάνεται μέσω του καθετήρα.Η ασπίδα μετάδοσης κίνησης του καθετήρα εμποδίζει το ρεύμα ραδιοσυχνοτήτων να σχηματίσει βρόχο μέσα από το υλικό που κρέμεται, διασφαλίζοντας την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Διαβρωτικό Υγρό, σκόνη, στερεό |
| Μοντέλα προϊόντων |
NYSP-M17 |

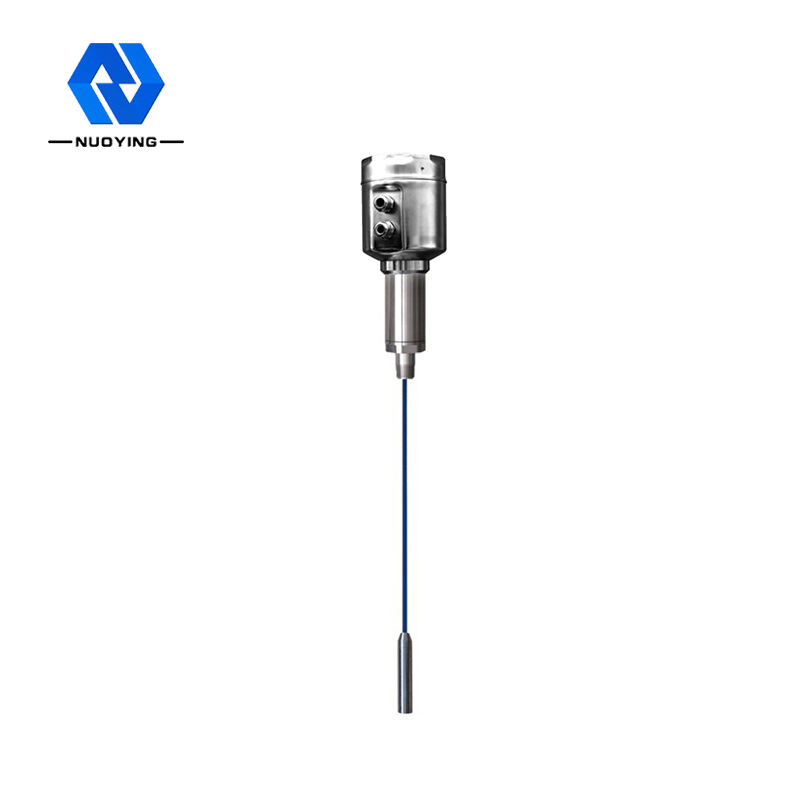

| Τύπος κεραίας | Εύκαμπτο καλώδιο, σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 3m, 20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, προσαρμοσμένα) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃ |
| Πίεση διεργασίας | -0,1~1,6MPa,-0,1~4,0MPa,-0,1~6,3MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M17 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Ο μοναδικός σχεδιασμός κυκλώματος ασπίδας μετάδοσης κίνησης αντικρεμασμένου υλικού βελτιώνει την ικανότητα αποτροπής ανάρτησης υλικού.
Εύρος τροφοδοσίας.13~35VDC
Προσαρμοστική θερμοκρασία διαδικασίας ανιχνευτή.- 100 ℃~800 ℃
Χωρίς μέτρηση νεκρής γωνίας, μπορεί να εφαρμοστεί σε δώδεκα εκατοστά ή ακόμα και μερικά εκατοστά μέτρησης στάθμης
Το μέγιστο εύρος μέτρησης μπορεί να φτάσει εκατοντάδες μέτρα, ή ακόμα και εκατοντάδες μέτρα
Η μέτρηση της διεπαφής των παχύρρευστων υλικών είναι το μεγαλύτερο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, ανθεκτική σε ιπτάμενη τέφρα, κενά, υδρατμούς, κρυστάλλωση και εναποθέσεις κεριού
Χωρίς συντήρηση, χωρίς κινούμενα μέρη, χωρίς ευκολοφόρετα μέρη, χωρίς τακτικό καθαρισμό, συντήρηση και θέση σε λειτουργία
