Λεπτομέρειες:
|
| Τυπική Εφαρμογή: | Υγρό, σκόνη, στερεό | Μοντέλα προϊόντων: | Nysp-M16 |
|---|---|---|---|
| Τύπος κεραίας: | Τύπος σκληρής ράβδου, τύπου μαλακού καλωδίου | Υλικό κεραίας: | PTFE, 304, 316 |
| Εύρος μέτρησης: | 3μ, 20μ | Ακρίβεια μέτρησης: | 0,05%~0,1% F. S |
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Ηλεκτρική διεπαφή: | M20 × 1,5, ½ "NPT |

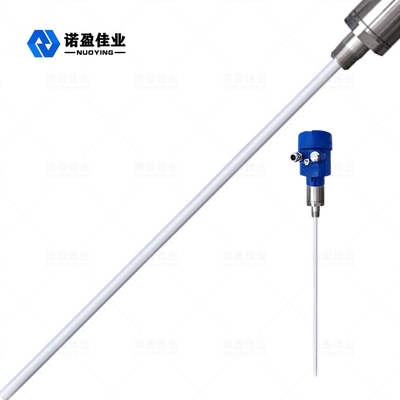

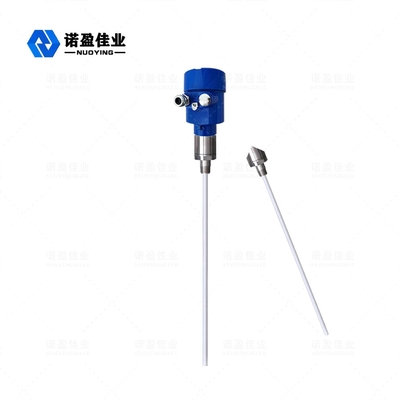

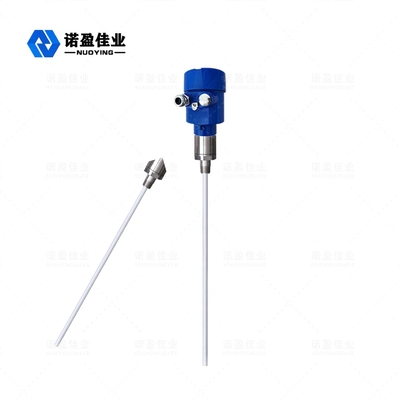

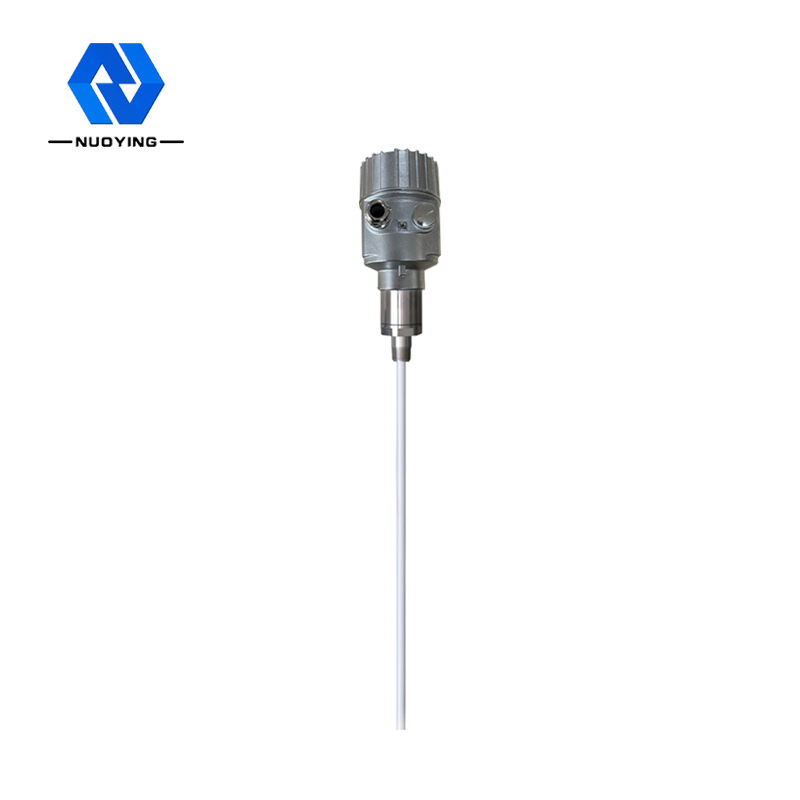

NYSP-M16 Anti Hang Ικανότητα Σταθερός Αξιόπιστος Μετρητής Επιπέδου Εισόδου RF
NYSP-M16 Αρχή λειτουργίας μετρητή στάθμης εισόδου RF
Ο μετρητής στάθμης εισαγωγής ραδιοσυχνοτήτων είναι ένα προϊόν συνεχούς μέτρησης στάθμης που βασίζεται στην αρχή της εισόδου ραδιοσυχνοτήτων.Το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής.Σε σύγκριση με τον παραδοσιακό χωρητικό μετρητή στάθμης, ο αρθρωτός σχεδιασμός μπορεί να χρησιμοποιηθεί για να ρυθμίσετε το όργανο απλά και άνετα.Μόλις ολοκληρωθεί η ρύθμιση, μπορεί να χρησιμοποιηθεί κανονικά και χωρίς συντήρηση εφ' όρου ζωής.Επιτρέπει στους χρήστες να κατανοήσουν διαισθητικά τη λειτουργία του εξοπλισμού και να αντιμετωπίσουν έγκαιρα προβλήματα.Είναι επίσης ασφαλές και αξιόπιστο σε περίπλοκες βιομηχανικές περιπτώσεις.
Η τεχνολογία μέτρησης εισόδου ραδιοσυχνοτήτων είναι μια τεχνολογία μέτρησης επιπέδου υλικού με μοναδικά πλεονεκτήματα.Αν και η ιδέα είναι πολύ παρόμοια με αυτή της γενικής χωρητικής τεχνολογίας μέτρησης, η τεχνολογία εισαγωγής RF προσθέτει κύκλωμα ασπίδας οδήγησης και κύκλωμα κοπής στην ηλεκτρονική μονάδα, ώστε να μπορεί να πραγματοποιήσει ανεξάρτητη μέτρηση της σύνθετης αντίστασης και της χωρητικής αντίδρασης.Σύμφωνα με τον υπολογισμό των φυσικών νόμων, η σύνθετη αντίσταση και η χωρητική αντίδραση οποιουδήποτε αναρτημένου υλικού είναι ίσες, επομένως η επιρροή που προκαλείται από το αναρτημένο υλικό μπορεί να μετρηθεί και να εξαλειφθεί από τη συνολική έξοδο μέσω της μετατόπισης φάσης του ταλαντευόμενου κυκλώματος.
Ο αισθητήρας του μετρητή στάθμης εισαγωγής ραδιοσυχνοτήτων εγκαθίσταται στη δεξαμενή αποθήκευσης και η αλλαγή του σήματος ραδιοσυχνοτήτων που προκαλείται από την αλλαγή της στάθμης του υλικού λαμβάνεται μέσω του καθετήρα.Το άκρο Driving Shield του καθετήρα μπορεί να εμποδίσει το ρεύμα ραδιοσυχνοτήτων να σχηματίσει βρόχο μέσα από το υλικό που κρέμεται, διασφαλίζοντας την ακρίβεια της μέτρησης του οργάνου.
|
Τυπική Εφαρμογή |
Υγρό, Σκόνη, Στερεό |
| Μοντέλα προϊόντων |
NYSP-M16 |
| Τύπος κεραίας | Εύκαμπτο καλώδιο, σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 3m, 20m (εκατοντάδες μέτρα μπορούν να μετρηθούν για βαθιά πηγάδια, τα οποία μπορούν να προσαρμοστούν) |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃,-100~+200℃,-40~+260℃,-50~+500℃ |
| Πίεση διεργασίας | -0,1~1,6MPa,-0,1~4,0MPa,-0,1~6,3MPa |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYSP-M16 Χαρακτηριστικά σχεδίασης μετρητή εισόδου RF
Ο μοναδικός σχεδιασμός κυκλώματος Driving Shield από αντικρεμαστό υλικό βελτιώνει την ικανότητα αντικρεματικού υλικού
Εύρος τροφοδοσίας: 13~35VDC
Θερμοκρασία διαδικασίας προσαρμοστικού καθετήρα: - 100 ℃~800 ℃
Χωρίς μέτρηση νεκρής ζώνης, η οποία μπορεί να εφαρμοστεί σε μέτρηση στάθμης άνω των δέκα εκατοστών ή ακόμα και πολλών εκατοστών
Η μέγιστη εμβέλεια μέτρησης μπορεί να φτάσει εκατοντάδες μέτρα, ακόμη και εκατοντάδες μέτρα
Η μέτρηση της διεπαφής των παχύρρευστων υλικών είναι το μεγάλο πλεονέκτημα του οργάνου
Σταθερή και αξιόπιστη απόδοση, ανθεκτική στην ιπτάμενη τέφρα, το τυφλό, τους υδρατμούς, την κρυστάλλωση και την εναπόθεση κεριού
Χωρίς συντήρηση, χωρίς κινούμενα μέρη, χωρίς εύκολα φθαρμένα μέρη, χωρίς τακτικό καθαρισμό, συντήρηση και αποσφαλμάτωση
