Λεπτομέρειες:
|
| Τυπική Εφαρμογή: | ελαφρώς διαβρωτικό υγρό | Μοντέλα προϊόντων: | NYRD701 |
|---|---|---|---|
| Τύπος κεραιών: | Τύπος καλωδίου | Υλικό κεραίας: | PTFE, 304, 316 |
| Εύρος μέτρησης: | 0~30m | Ακρίβεια μέτρησης: | 0,05%~0,1% F. S |
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Ηλεκτρική διεπαφή: | M20 × 1,5, ½ "NPT |

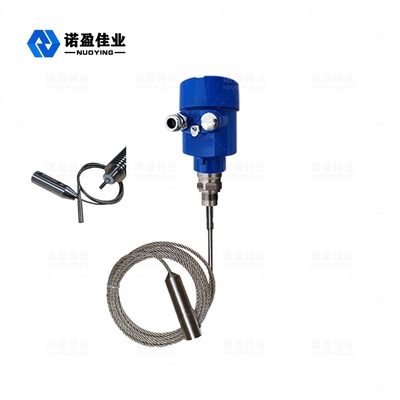

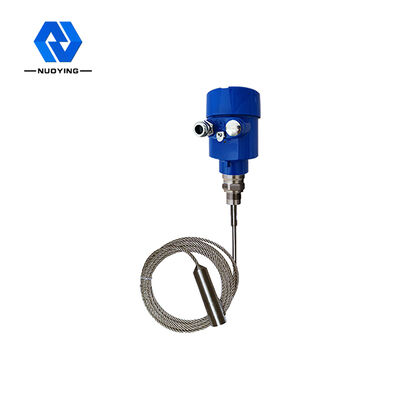

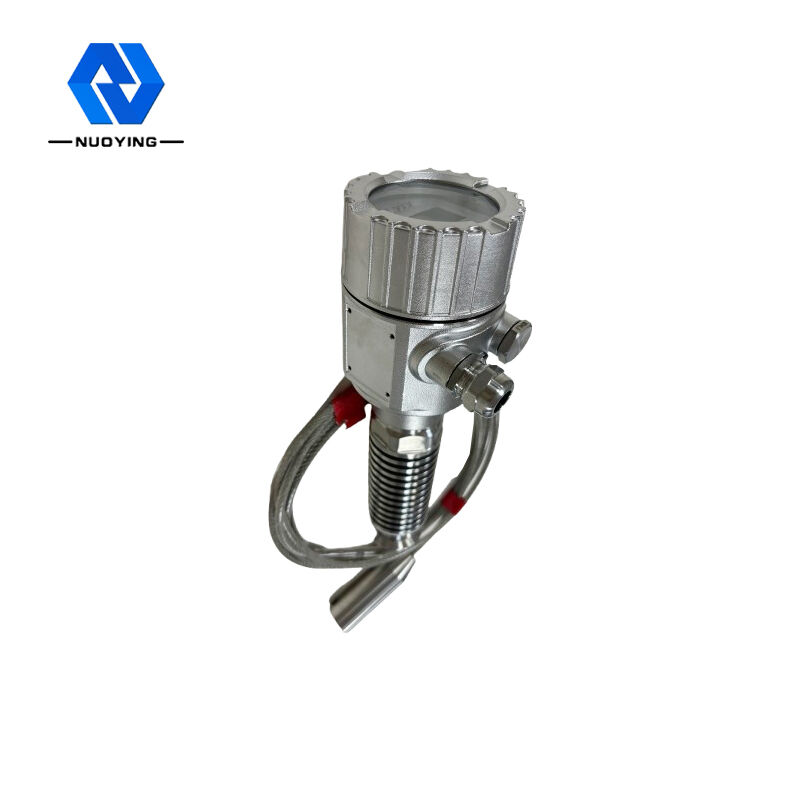

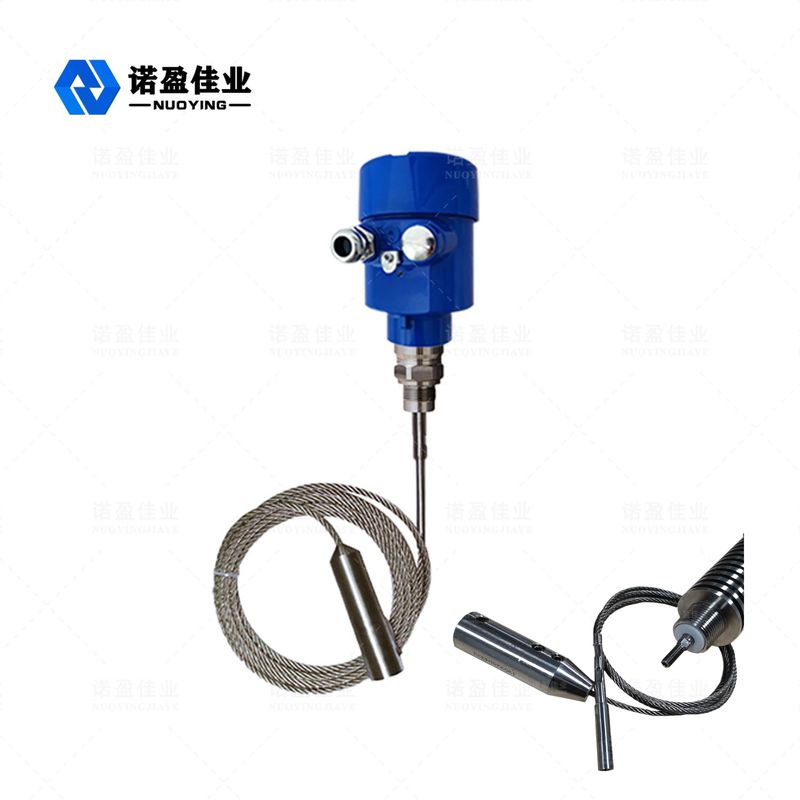

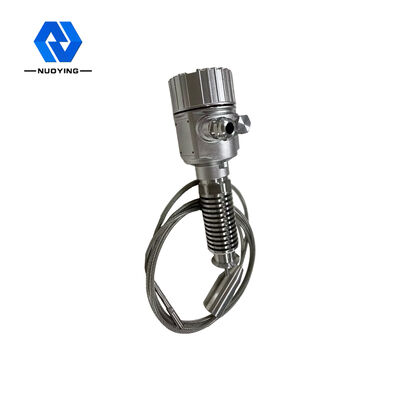

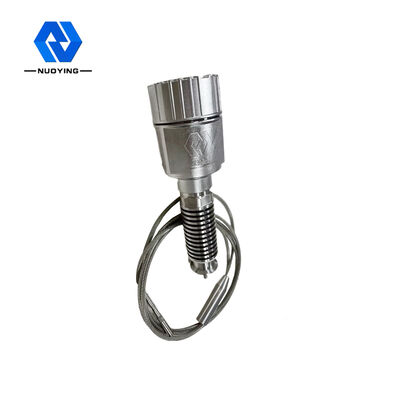

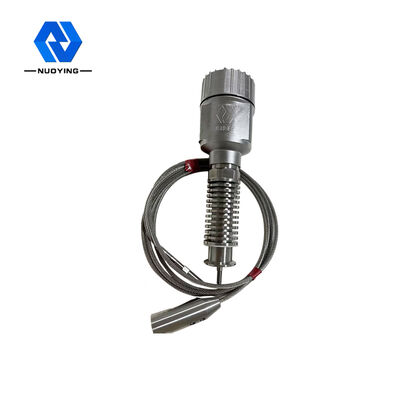

Μετρητής στάθμης ραντάρ με κατευθυνόμενο κύμα καλωδιακής κεραίας NYRD701 1.8G
NYRD701 1,8 GΑρχή λειτουργίας μετρητή στάθμης ραντάρ καθοδηγούμενου κύματος

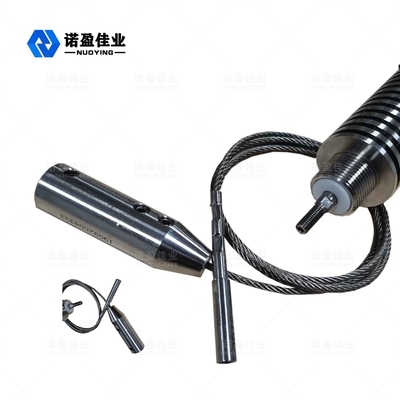

Ο παλμός μικροκυμάτων υψηλής συχνότητας που αποστέλλεται από το ραντάρ κατευθυνόμενου κύματος διαδίδεται κατά μήκος του στοιχείου ανίχνευσης (χάλυβας καλωδίου ή χαλύβδινη ράβδος).Όταν συναντάμε το μετρούμενο μέσο, μια ξαφνική αλλαγή στη διηλεκτρική σταθερά προκαλεί ανάκλαση και μέρος της ενέργειας του παλμού ανακλάται πίσω.Το χρονικό διάστημα μεταξύ του εκπεμπόμενου παλμού και του ανακλώμενου παλμού είναι ανάλογο με την απόσταση του μετρούμενου μέσου.
|
Τυπική Εφαρμογή |
Ελαφρώς διαβρωτικό υγρό |
| Μοντέλα προϊόντων | NYRD701 |
| Τύπος κεραίας | Τύπος καλωδίου |
| Υλικό κεραίας | PTFE, 304, 316 |
| Echo Sampling | 55 φορές/δευτ |
| Εύρος μέτρησης | 0~30μ |
| Ακρίβεια μέτρησης | 0,05%~0,1%F.μικρό |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (δύο καλωδίων, τεσσάρων συρμάτων), 220VAC |
| Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | - 40~+130 ℃ |
| Πίεση διεργασίας | - 0,1~2,0MPa |
| Σύνδεση διαδικασίας | νήμα, βραχίονας, φλάντζα, σφιγκτήρας (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20 × 1,5, ½ "NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
NYRD701 1,8 GΧαρακτηριστικά σχεδίασης μετρητή στάθμης ραντάρ καθοδηγούμενου κύματος
◎ Ο μετρητής στάθμης υλικού ραντάρ κατευθυνόμενων κυμάτων υιοθετεί προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και μοναδική τεχνολογία επεξεργασίας ηχούς Echo Discovery.Με τη μέτρηση επαφής, η ακρίβεια μέτρησης είναι υψηλή και η μέτρηση είναι πιο ακριβής.Ταυτόχρονα, το ραντάρ κατευθυνόμενου κύματος αντιστέκεται στην πρόσφυση και δεν επηρεάζεται από το εξωτερικό περιβάλλον, όπως η μέση θερμοκρασία και η πρόσφυση.
◎ Διάφοροι τρόποι σύνδεσης διεργασίας και τύποι στοιχείων ανίχνευσης καθιστούν τον μετρητή στάθμης ραντάρ κατευθυνόμενων κυμάτων σειράς 70X κατάλληλο για διάφορες πολύπλοκες συνθήκες εργασίας και εφαρμογές.Όπως μέσα υψηλής θερμοκρασίας, υψηλής πίεσης και χαμηλής διηλεκτρικής σταθεράς.
◎ Υιοθετεί λειτουργία παλμικής εργασίας, με εξαιρετικά χαμηλή ισχύ εκπομπής και μπορεί να εγκατασταθεί σε διάφορα μεταλλικά και μη μεταλλικά δοχεία, χωρίς να βλάπτει το ανθρώπινο σώμα και το περιβάλλον.
