| Ονομασία μάρκας: | NUOYINGJIAYE |
| Αριθμός μοντέλου: | NYRD809 |
| MOQ: | 1 τμχ |
| τιμή: | $679.347/pcs |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 1000 τμχ/ανά μήνα |

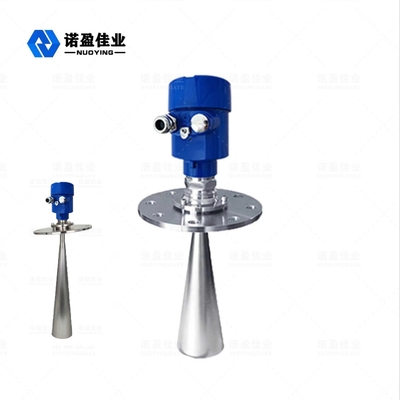

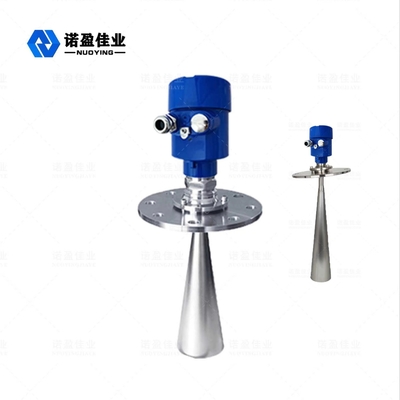

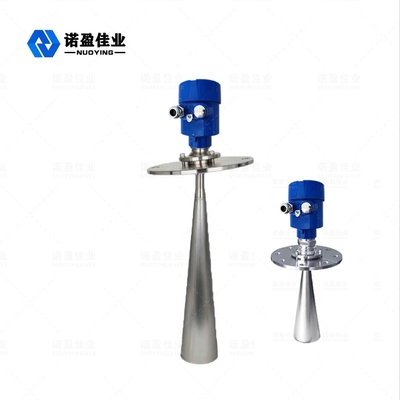

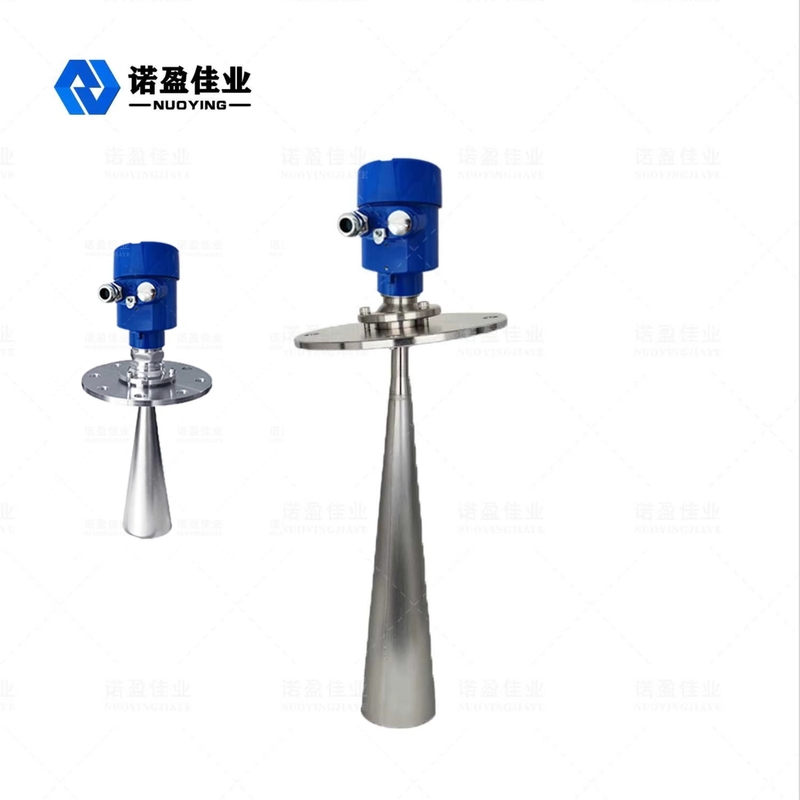

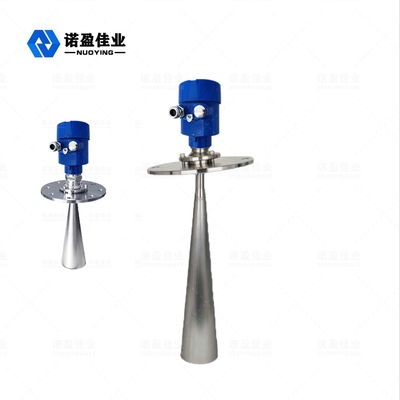

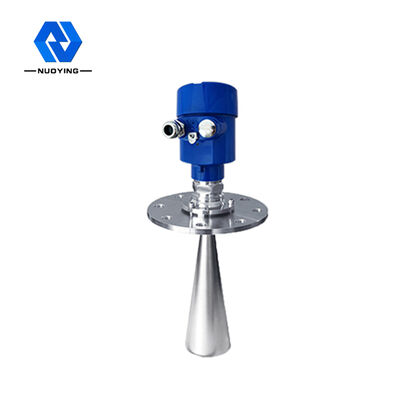

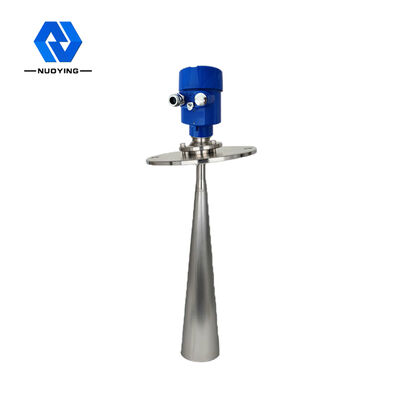

26G Ραδόμετρο επιπέδου NYRD809 Μικρή τυφλή ζώνη υψηλή συχνότητα
Αρχή λειτουργίας του μετρητή επιπέδου ραντάρ 26G
Η κεραία σε επίπεδο ραντάρ μεταδίδει στενούς παλμούς μικροκυμάτων, οι οποίοι μεταδίδονται προς τα κάτω μέσω της κεραίας.αντανακλάται πίσω και λαμβάνεται από το σύστημα κεραίας και πάλιΤο σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα επιπέδου (επειδή η ταχύτητα εξάπλωσης των παλμών είναι εξαιρετικά γρήγορη,ο χρόνος που χρειάζεται το ηλεκτρομαγνητικό κύμα για να φτάσει στον στόχο και να επιστρέψει στον δέκτη μετά την αντανάκλαση είναι σχεδόν στιγμιαίος).
Το επίπεδο του στοιχείου μέτρησης: η κάτω επιφάνεια του νήματος ή η επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Κατά τη χρήση του χρονόμετρου επιπέδου ραντάρ, πρέπει να εξασφαλίζεται ότι το υψηλότερο επίπεδο δεν μπορεί να εισέλθει στην τυφλή περιοχή (περιοχή που απεικονίζεται στο σημείο D του σχήματος).
26G Ραδόμετρο επιπέδου Τεχνικές παραμέτρους
|

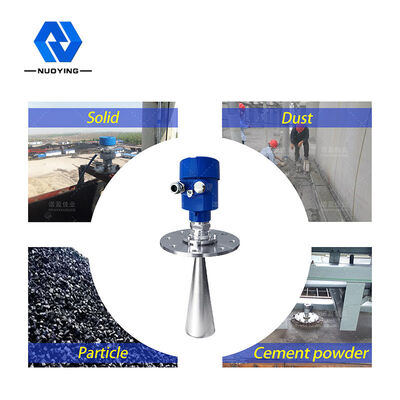

Τυπικές εφαρμογές |
Διαφορετικά στερεά στοιχεία (σπόροι, βότσαλοι, σιδηρομεταλλεύματα, άνθρακας κ.λπ.) |
| Πρότυπο προϊόντος | NYRD809 |
|

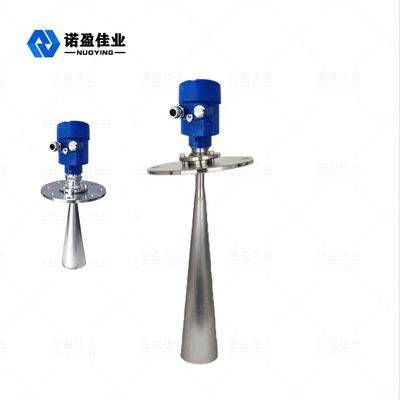

Τύπος κεραίας |
τύπος ράβδου, τύπος σταγονιδίου νερού, τύπος επίπεδης πλάκας, τύπος κέρατος, τύπος γυαλισμένης επιφάνειας, τύπος φακού |
| Υλικό κεραίας | ΠΤΦΕ, 304, 316, PP, PFA |
| Πεδίο μέτρησης | 10 μέτρα, 20 μέτρα, 30 μέτρα, 35 μέτρα, 40 μέτρα, 80 μέτρα |
| Ακριβότητα μέτρησης | 00,05% έως 0,1% F. S. |
| Ηλεκτρική τροφοδοσία | 24VDC (δύο καλώδια, τέσσερα καλώδια), 220VAC |
| Επεξεργασία σήματος. | 4... 20mA/HART/RS485/Modbus |
| Θέρμανση διαδικασίας | - 40~+1200 °C |
| Πίεση διαδικασίας | - 0,1 έως 2,0 MPa |
| Σύνδεση διαδικασίας | νήμα, στήριγμα, φλάντζη, υγειονομική σφραγίδα (προαιρετικά) |
| Ηλεκτρική διεπαφή | M20×1.5, 1/2"NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Κατηγορία ανθεκτικής στην έκρηξη | Exia II CT6 Ga, Exd II CT6 Gb (βλέπε πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Τα εξατομικευμένα προϊόντα μπορούν να σχεδιαστούν σύμφωνα με τις ειδικές απαιτήσεις των χρηστών!
