Λεπτομέρειες:
|
Συχνότητα μετάδοσης: | 76GHz~81GHz, πλάτος συχνότητας σάρωσης FM 5GHz | Μορφή κεραιών: | Κεραία φακών, αντιδιαβρωτική κεραία φακών |
---|---|---|---|
Υλικό κεραιών: | PTFE, 304+PTFE | Εύρος μέτρησης: | 0.08~150m |
Ακρίβεια μέτρησης: | 0.05%~0.1%F.S | Παροχή ηλεκτρικού ρεύματος: | 24VDC、 220VAC |
παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus | Πίεση διαδικασίας: | -0.1~2.0MPa |
Υψηλό φως: | Μετρητής στάθμης ραντάρ 80G,μετρητής στάθμης ραντάρ κεραίας PTFE,πομπός επιπέδου ραντάρ 150 μέτρων |

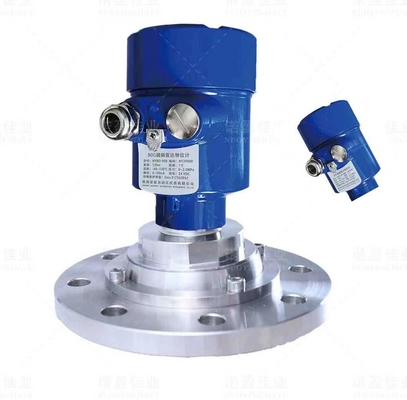

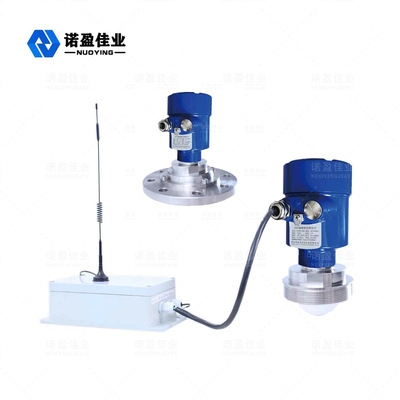

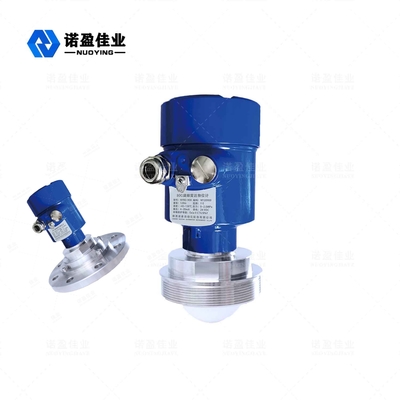

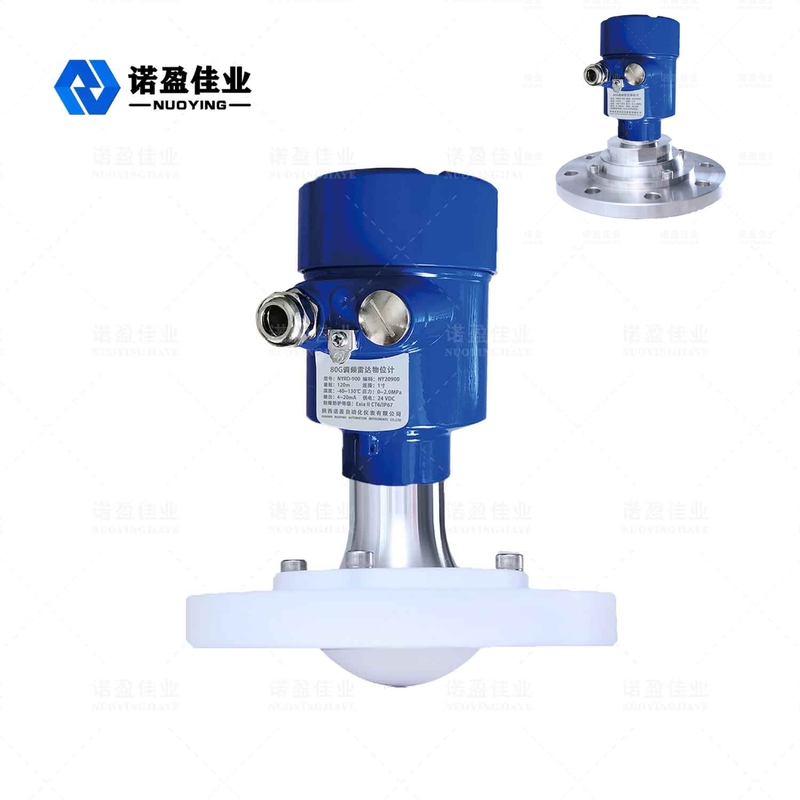

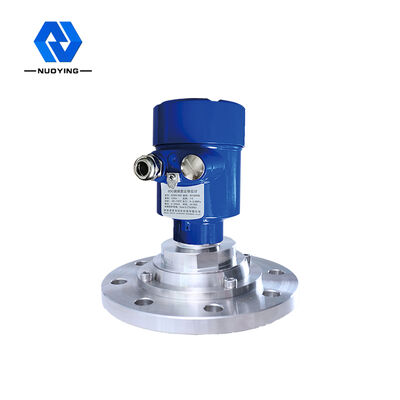

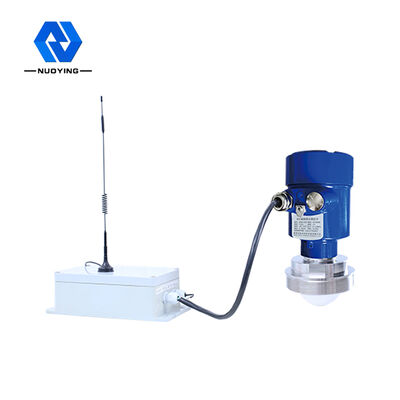

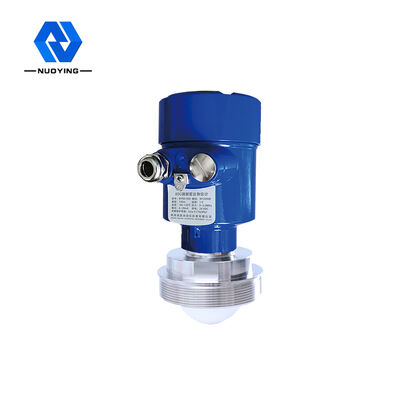

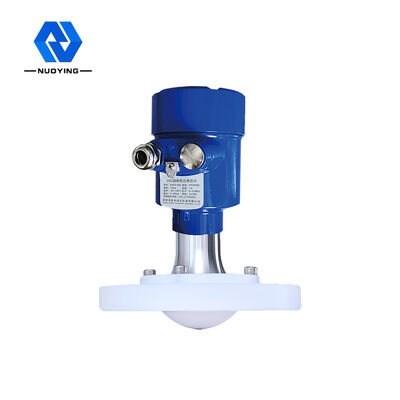

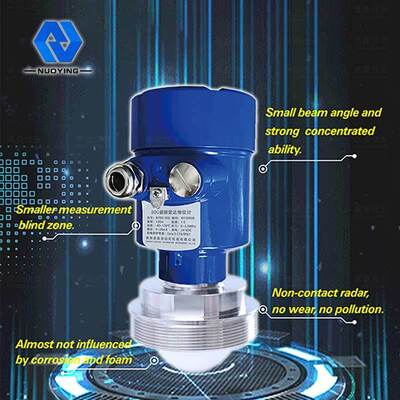

Εύρος μέτρησης μετρητή στάθμης ραντάρ κεραίας PTFE NYRD900 80G 0,08 - 150 m
Αρχή λειτουργίας μετρητή στάθμης ραντάρ 80G
Η συχνότητα NYRD900Το προϊόν ραντάρ κύματος διαμόρφωσης FMCW (γνωστό και ως ραντάρ κυμάτων χιλιοστού) έχει σημαντικές εφαρμογές στην απομακρυσμένη ανίχνευση στόχων, την απομακρυσμένη απεικόνιση, την πολυφασματική απεικόνιση κ.λπ. το ραντάρ της ζώνης Ku.Μπορεί να ανιχνεύσει τείναι μικρότερο από το ραντάρ μικροκυμάτων και επιτυγχάνει ακριβέστερη τοποθέτηση, με υψηλότερη ανάλυση και ισχυρότερη εμπιστευτικότητα.
Τεχνικές παράμετροι μετρητή στάθμης ραντάρ 80G
Τυπικές Εφαρμογές |
Η γωνία εκπομπής ηλεκτρομαγνητικών κυμάτων είναι μικρότερη από 3 °, η οποία είναι κατάλληλη για μέτρηση σε στενό χώρο ή σωλήνα καθοδηγούμενου κύματος |
Ισχύει για εξαιρετικά μεγάλη δεξαμενή αποθήκευσης (150 m) και μικρή δεξαμενή αποθήκευσης (μικρή τυφλή περιοχή) | |
Υψηλή ακρίβεια, υψηλό επίπεδο υγιεινής και άλλες περιπτώσεις | |
Χώροι με πολύπλοκες συνθήκες διεργασίας (ανάμιξη, ράβδος θέρμανσης, σκάλα, πλωτή οροφή, ισχυρή σκόνη, δυνατός ατμός κ.λπ.) | |
Μοντέλο προϊόντος | NYRD900 |
Συχνότητα Μετάδοσης | 76GHz~81GHz, πλάτος συχνότητας σάρωσης FM 5GHz |
Έντυπο κεραίας | Κεραία φακού, αντιδιαβρωτική κεραία φακού |
Υλικό κεραίας | PTFE, 304+PTFE |
Εύρος μέτρησης | 0,08~150μ |
Ακρίβεια μέτρησης | 0,05%~0,1%FS |
Παροχή ηλεκτρικού ρεύματος | 24 VDC, 220 VAC |
Έξοδος σήματος | 4... 20mA/HART/RS485/Modbus |
Θερμοκρασία διεργασίας | - 40~+130 ℃, - 40~+260 ℃ (≧260 ℃ μπορεί να προσαρμοστεί) |
Πίεση διεργασίας | -0,1 ~ 2,0 MPa |
Σύνδεση διαδικασίας | νήμα, βραχίονας, φλάντζα, σφιγκτήρας υγιεινής (προαιρετικό) |
Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
Βαθμός απόδειξης έκρηξης | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (δείτε το πιστοποιητικό για λεπτομέρειες) |
Σημείωση: Ο σχεδιασμός μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
