Λεπτομέρειες:
|
| Υλικό κεραιών: | PTFE, 304+PTFE | Εύρος μέτρησης: | 0.08150m |
|---|---|---|---|
| Ακρίβεια της μέτρησης: | 0.05%-0.1%F.S | Τάση τροφοδοσίας: | 24VDC, 220VAC |
| παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | Θερμοκρασία διαδικασίας: | -40~+130℃, - 40~+260℃ (≥260℃ μπορεί να προσαρμοστεί) |
| Πίεση διαδικασίας: | -0.1~2.0MPa | επίπεδα προστασίας: | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
| Υψηλό φως: | Μετρητής στάθμης ραντάρ 80G,Μετρητής στάθμης ραντάρ Απομακρυσμένος εντοπισμός σφαλμάτων,πομπός στάθμης ραντάρ 150 μέτρα |
||

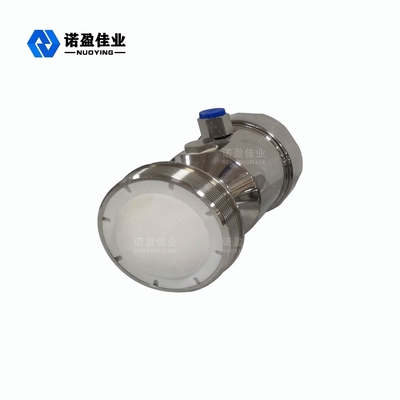

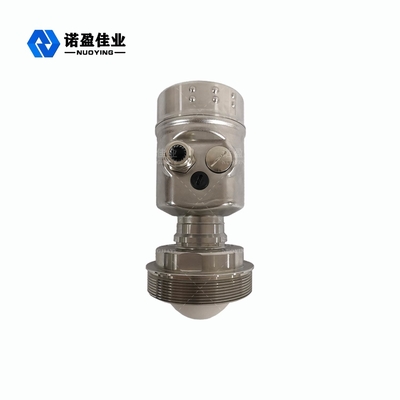

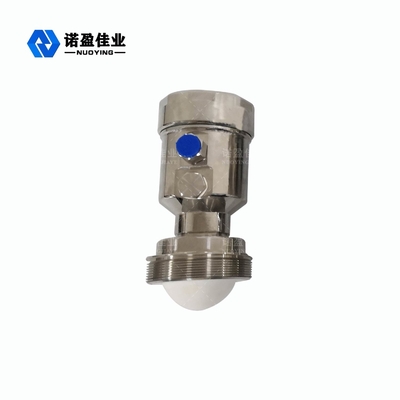

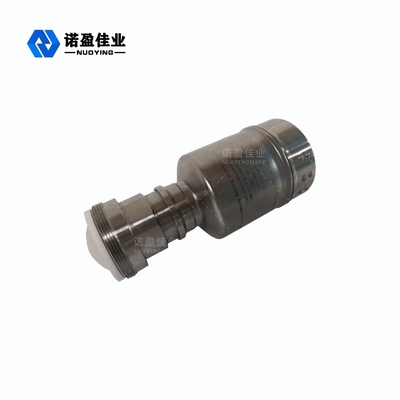

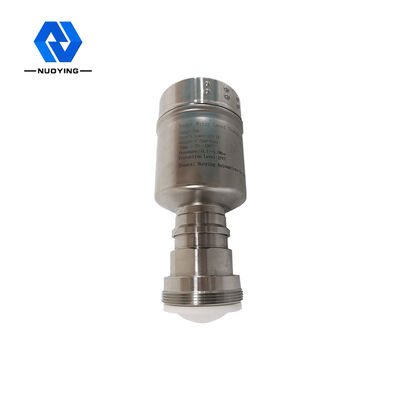

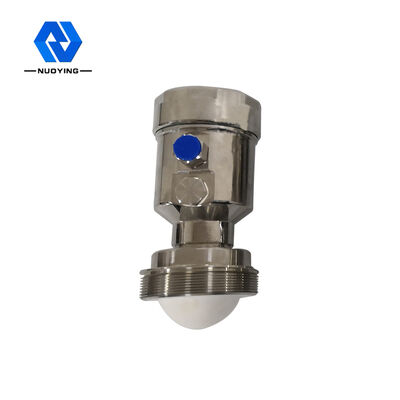

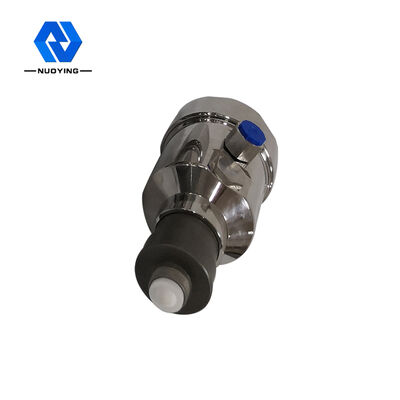

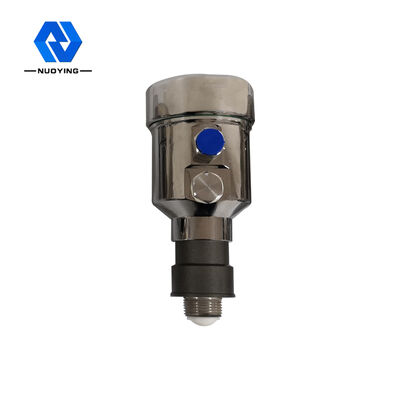

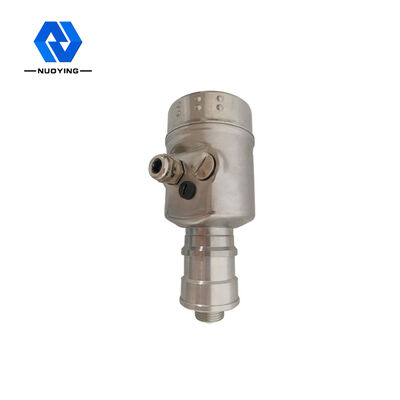

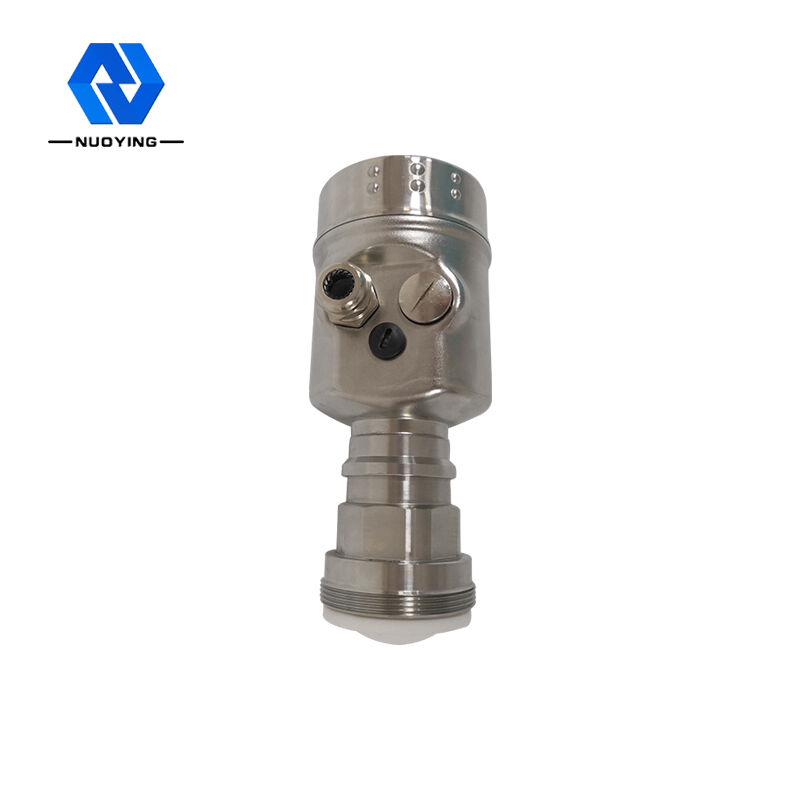

NYRD900 80G Μετρητής επιπέδου ραντάρ μέτρησης υψηλής ακρίβειας Υποστήριξη απομακρυσμένου εντοπισμού σφαλμάτων
Υποστήριξη μετρητή επιπέδου ραντάρ υψηλής ακρίβειας 80G Απομακρυσμένος εντοπισμός σφαλμάτωνΑρχή λειτουργίας
Τα προϊόντα ραντάρ NYRD900 FMCW (γνωστά και ως ραντάρ κυμάτων χιλιοστού), λόγω της χρήσης ζωνών κυμάτων χιλιοστών με υψηλότερη συχνότητα από τα ραντάρ Ku-band, μπορούν να χρησιμοποιηθούν σε ανίχνευση στόχων μεγάλης εμβέλειας, ισχυρό καπνό και περιβάλλοντα χωρίς σκόνη , απεικόνιση μεγάλων αποστάσεων, πολυφασματική απεικόνιση και άλλες πτυχές.Σημαντικές εφαρμογές και μπορεί να ανιχνεύσει στόχους μικρότερους από το ραντάρ μικροκυμάτων και να επιτύχει πιο ακριβή εντοπισμό θέσης, με υψηλότερη ανάλυση και ισχυρότερη εμπιστευτικότητα.
Υποστήριξη μετρητή επιπέδου ραντάρ υψηλής ακρίβειας 80G Απομακρυσμένος εντοπισμός σφαλμάτωνΧαρακτηριστικό σχεδίασης
1.Καλή μεταβατική απόδοση: Βασισμένο στο τσιπ ραδιοσυχνοτήτων χιλιοστών κυμάτων CMOS που έχει αναπτυχθεί μόνος του, για να επιτευχθεί μια πιο συμπαγής δομή RF, υψηλότερος λόγος θορύβου-σήμα.
2. Το εύρος ζώνης εργασίας 5 GHz κάνει το προϊόν να έχει υψηλότερο λόγο ανάλυσης μέτρησης και ακρίβεια μέτρησης
3. Συνοχή: μια συνεκτική παραγωγή διπολικού κραδασμού που βασίζεται στο ρεύμα ή μια μη γραμμική επίδραση διαφορικής συχνότητας μιας συνεκτικής παραγωγής παλμών λέιζερ
4. Χαμηλή ενέργεια: η ενέργεια φωτονίων κύματος χιλιοστών έχει μόνο λίγα χιλιοστοηλεκτρόνια βολτ, δεν θα υπάρξει ιονισμός ακτίνων Χ και καταστροφή της προς ανίχνευση ουσίας, επομένως δεν είναι εύκολο να καταστραφεί η προς ανίχνευση ουσία
5.Ισχυρή διείσδυση: Ισχυρή διείσδυση για μη πολικές ουσίες.Πολλά μη μεταλλικά μη πολικά υλικά απορροφούν λιγότερες ακτίνες σε αυτή τη ζώνη και, ως εκ τούτου, μπορούν να χρησιμοποιηθούν για την ανίχνευση της εσωτερικής δομής του υλικού.Για παράδειγμα, τα κεραμικά / χαρτόνι / πλαστικά προϊόντα / αφρός είναι διαφανή σε αυτήν τη ζώνη ηλεκτρομαγνητικής ακτινοβολίας και μπορούν επίσης να χρησιμοποιηθούν για παρακολούθηση ασφάλειας αεροδρομίου / σταθμού, όπως εξερεύνηση μηχανημάτων / εκρηκτικών και ναρκωτικών ή για ανίχνευση συγκόλλησης πλακέτας κυκλωμάτων.
6. Εύκολη απορρόφηση από πολικά μόρια: αυτή η ζώνη έχει λιγότερη διασπορά σε μη ομοιογενείς ουσίες και μπορεί να ανιχνεύσει και να μετρήσει την περιεκτικότητα σε υδρατμούς.Μπορείτε επίσης να μελετήσετε τη σύνθεση του υλικού ή να πραγματοποιήσετε ποιοτικό έλεγχο αναλύοντας τα χαρακτηριστικά προφίλ τους.
7.Μεγάλο εύρος μέτρησης, μικρή τυφλή περιοχή.Η μέγιστη εμβέλεια μπορεί να φτάσει τα 120 μέτρα και η περιοχή τυφλών μπορεί να φτάσει τα 8 εκατοστά.
Υποστήριξη μετρητή επιπέδου ραντάρ υψηλής ακρίβειας 80G Απομακρυσμένος εντοπισμός σφαλμάτωνΤεχνικές παράμετροι
|
Τυπική εφαρμογή |
Η γωνία εκπομπής ηλεκτρομαγνητικών κυμάτων είναι μικρότερη από 3 μοίρες, κατάλληλη για μέτρηση στενού χώρου ή σωλήνα οδηγού |
| Κατάλληλο για μεγάλες δεξαμενές αποθήκευσης (150m) και μικρές δεξαμενές αποθήκευσης (Μικρή τυφλή περιοχή) | |
| Υψηλή ακρίβεια, υψηλό επίπεδο υγιεινής και άλλες περιπτώσεις μέτρησης | |
| Σύνθετες συνθήκες διεργασίας (ανάδευση, θερμαντική ράβδος, σκάλα, πλωτή οροφή, ισχυρή σκόνη, δυνατός ατμός κ.λπ.) | |
| Μοντέλο προϊόντος | NYRD900 |
| συχνότητα εκπομπής | 76GHz-81GHz, Το πλάτος συχνότητας σάρωσης FM είναι 5GHz |
| Φόρμα κεραίας | Κεραία με φακό, αντιδιαβρωτικού τύπου, κεραία με φακό |
| Υλικό κεραίας | PTFE,304+PTFE |
| εύρος μέτρησης | 0,08-150μ |
| ακρίβεια μέτρησης | 0,05%-0,1% FS |
| Τάση τροφοδοσίας | 24 VDC, 220 VAC |
| έξοδο σήματος | 4...20mA/HART/RS485/Modbus... |
| Θερμοκρασία διεργασίας | -40~+130℃,-40~+260℃(≥260℃ μπορεί να προσαρμοστεί) |
| Πίεση διαδικασίας | -0,1~2,0MPa |
| σύνδεση διαδικασίας | σπείρωμα βίδας, στήριγμα, φλάντζα, σφιγκτήρες (προαιρετικά) |
| επίπεδα προστασίας | IP65,IP67,IP68 (προαιρετικό) |
| ταξινόμηση με αντιεκρηκτική προστασία | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
