Λεπτομέρειες:
|
| Λειτουργούσα σειρά δύναμης: | 24 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β | Θερμοκρασία διαδικασίας ελέγχων: | -40°C~150°C |
|---|---|---|---|
| Σταθερότητα: | Καμία δραστηριότητα, κανένας εύκολος να φορέσει τα μέρη | Κατηγορία προστασίας: | IP67 |
| Σύνδεση διαδικασίας: | φλάντζα (προαιρετική) | Explosionproof βαθμός: | Exia ΙΙ CT6 GA (προαιρετικό) |
| παραγωγή σημάτων: | 4… 20mA το /HART/RS485/ Modbus. | Πίεση διαδικασίας: | -0.1 ~2.5MPa |
| Υψηλό φως: | Πομπός επιπέδου εισόδου RF κυκλώματος,Διακόπτης επιπέδου εισόδου ραδιοσυχνοτήτων διαβρωτικού υγρού,πομπός ραδιοσυχνοτήτων τύπου εισόδου IP67 |
||

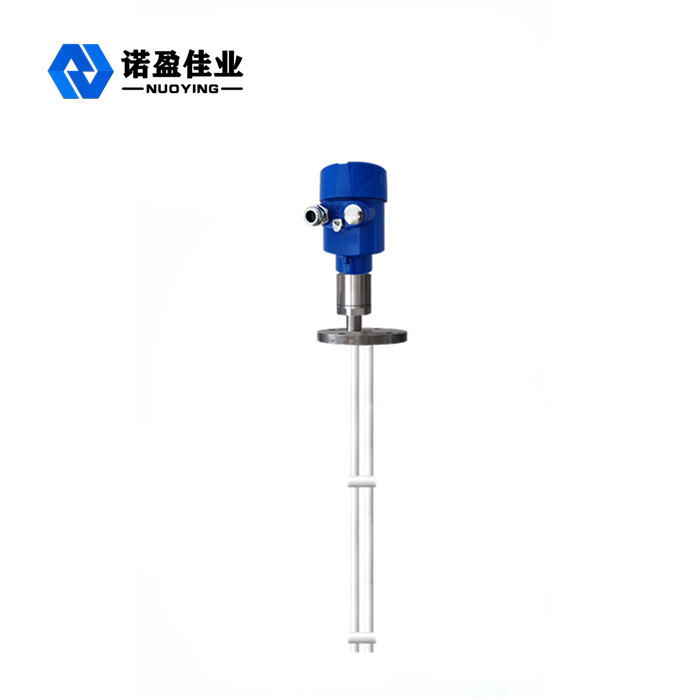

Μοναδικός σχεδιασμός κυκλώματος πομπός επιπέδου εισόδου RF για ισχυρό διαβρωτικό υγρό
Η αρχή εργασίας τουΜοναδικός σχεδιασμός κυκλώματος πομπός επιπέδου εισόδου RF για ισχυρό διαβρωτικό υγρό
Ο μετρητής στάθμης υλικού χρησιμοποιεί τεχνολογία υψηλής συχνότητας για τη δημιουργία σήματος ραδιοσυχνοτήτων χαμηλής ισχύος στον αισθητήρα από το ηλεκτρονικό κύκλωμα.Ο αισθητήρας λειτουργεί ως ευαίσθητο στοιχείο και ανατροφοδοτεί τις αλλαγές σήματος που προκαλούνται από τη διηλεκτρική σταθερά της στάθμης του υλικού στο ηλεκτρονικό κύκλωμα.Αυτές οι αλλαγές περιλαμβάνουν την χωρητικότητα και την αλλαγή της αγωγιμότητας, επομένως η αντίδραση (το σήμα της συνολικής αλλαγής της χωρητικής αντίδρασης και της σύνθετης αντίστασης) επεξεργάζεται στο ηλεκτρονικό κύκλωμα.η αλλαγή της αντίδρασης προκαλεί αλλαγή της φάσης του σήματος υψηλής συχνότητας στον πόλο.Επομένως, η διαφορά φάσης μεταξύ του σήματος υψηλής συχνότητας στον πόλο και του σήματος αναφοράς στο ηλεκτρονικό κύκλωμα αλλάζει επίσης.Μετά την επεξεργασία της αλλαγής, το κύκλωμα εξόδου της μονάδας στέλνει ένα σήμα συναγερμού για να ανιχνεύσει εάν υπάρχει υλικό στο σιλό.
Χαρακτηριστικά σχεδίουΜοναδικής σχεδίασης κυκλώματος Πομπός επιπέδου εισόδου RF για ισχυρό διαβρωτικό υγρό
◎ αντικρέμασμα: ο μοναδικός σχεδιασμός του κυκλώματος ασπίδας οδήγησης βελτιώνει την αντικρεμαστή ικανότητα
◎ Εύρος τροφοδοσίας: Εύρος λειτουργίας τροφοδοτικού: 13 ~ 35vdc
◎ θερμοκρασία διαδικασίας ανιχνευτή: - 100 ℃ ~ 800 ℃
◎ Καμία μέτρηση νεκρής ζώνης, μπορεί να εφαρμοστεί σε μεγάλο εύρος περιπτώσεων μέτρησης επιπέδου υλικού άνω των δέκα εκατοστών ή ακόμη και πολλών εκατοστών
◎Η μέγιστη εμβέλεια μέτρησης μπορεί να φτάσει εκατοντάδες μέτρα, ακόμη και εκατοντάδες μέτρα
◎Η μέτρηση διεπαφής ιξώδους υλικού είναι ένα μεγάλο πλεονέκτημα αυτού του οργάνου
◎Σταθερή και αξιόπιστη απόδοση, ανθεκτική σε ιπτάμενη τέφρα, υλικό πτώσης, υδρατμούς, κρυστάλλωση και κερί
◎ Χωρίς κίνηση, χωρίς εξαρτήματα που φοριούνται εύκολα, χωρίς τακτικό καθαρισμό, συντήρηση και διόρθωση σφαλμάτων
Τεχνικές παράμετροιΜοναδικής σχεδίασης κυκλώματος Πομπός επιπέδου εισόδου RF για ισχυρό διαβρωτικό υγρό
| Τυπική εφαρμογή | Υγρό (διάβρωση, αγωγιμότητα, χαμηλή διηλεκτρική σταθερά, ανάδευση, διεπαφή, ηλεκτρική αφυδάτωση, ιξώδες, βαθύ πηγάδι, εξαιρετικά μεγάλη εμβέλεια και άλλες περιπτώσεις) |
| Σκόνη (αγωγιμότητα, μονωτική σκόνη κ.λπ.) | |
| Στερεό (αγωγιμότητα, μονωτικό, μονωτικό στερεό εξαιρετικά υψηλής θερμοκρασίας κ.λπ.) | |
|
Μοντέλο προϊόντος
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Φόρμα κεραίας
|
Μαλακό καλώδιο, μονωμένο μαλακό καλώδιο, μη μονωμένο μαλακό καλώδιο, σκληρή ράβδος, μονωμένη σκληρή ράβδος, μονωμένη σκληρή ράβδος και στα δύο άκρα, κυλινδρική σκληρή ράβδος |
| Υλικό κεραίας | PTFE, 304,316 |
| εύρος μέτρησης | 3m, 20m (Το βαθύ πηγάδι μπορεί να μετρήσει εκατοντάδες μέτρα και μπορεί να προσαρμοστεί) |
| Μήκος κύματος | 635-650 χλστ |
| Ακρίβεια μέτρησης | 0,05%~0,1%FS |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC |
|
έξοδο σήματος |
4...20mA/HART/ RS485/Modbus…. |
| Θερμοκρασία διεργασίας | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Πίεση διαδικασίας |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
| Σύνδεση διαδικασίας | σπείρωμα βίδας, φλάντζα (επιλέξιμο) |
| Ηλεκτρική διεπαφή | M20*1,5,½ ″NPT |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
