Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό επίπεδο | Πρότυπα προϊόντων: | Υόρκη-UHZ |
|---|---|---|---|
| Μορφή εγκατάστασης: | Κορυφή που τοποθετείται | Υλικό σώματος: | 316 |
| Εύρος μέτρησης: | 0~ 6,0 μ | Ακρίβεια μέτρησης: | ±3 χιλ. |
| Μέση πυκνότητα: | ≥ 0,425 g/cm3 | Διαφορά πυκνότητας: | ≥ 0,1 g/cm3 |
| Υψηλό φως: | Μετρητής στάθμης υγρού μαγνητικού πτερυγίου,μετρητής στάθμης μαγνητικού πτερυγίου 20 mA |
||

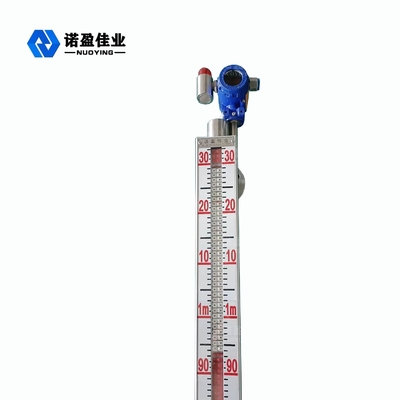

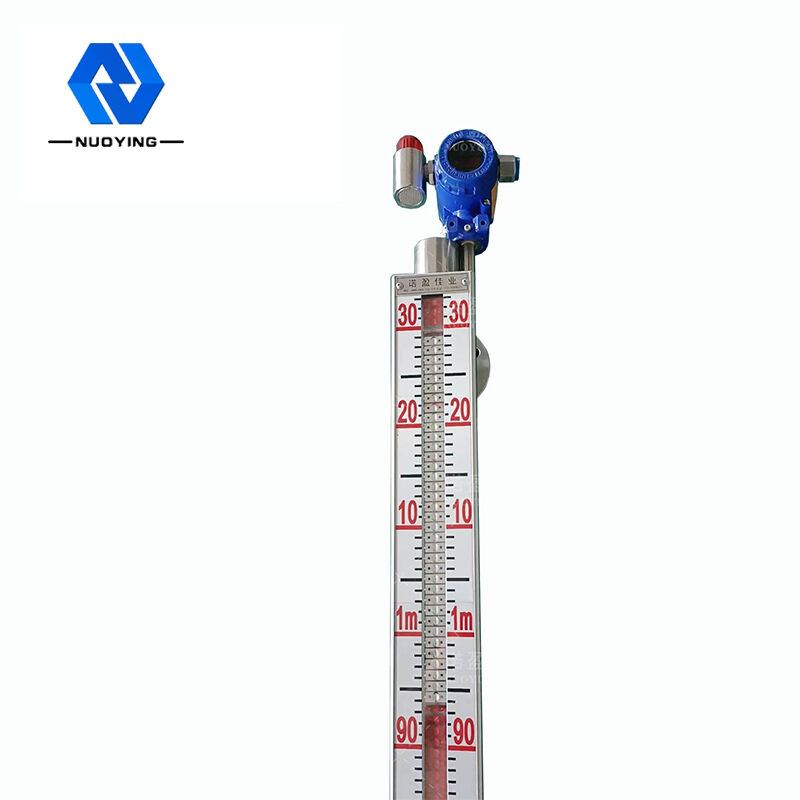

Μετρητής στάθμης με μαγνητικό πτερύγιο 4-20 mA
Αρχή Εργασίας τουΜετρητής στάθμης με μαγνητικό πτερύγιο 4-20 mA
Ο μετρητής στάθμης μαγνητικού πτερυγίου (γνωστός και ως μετρητής στάθμης μαγνητικού πλωτήρα) έχει αναπτυχθεί με βάση την αρχή της άνωσης και της μαγνητικής σύζευξης.Όταν η στάθμη του υγρού στο μετρούμενο δοχείο ανεβαίνει και πέφτει, ο μαγνητικός πλωτήρας στον σωλήνα σώματος του μετρητή στάθμης υγρού επίσης ανεβαίνει και πέφτει και ο μόνιμος μαγνήτης στον πλωτήρα μεταδίδεται στον δείκτη μαγνητικής αναδιπλούμενης στήλης μέσω μαγνητικής σύζευξης, οδηγώντας το κόκκινες και λευκές στήλες αναστροφής για αναστροφή 180 °, όταν η στάθμη του υγρού αυξάνεται, η αναποδογυρισμένη στήλη αλλάζει από λευκό σε κόκκινο και όταν πέσει η στάθμη του υγρού, η αναποδογυρισμένη στήλη αλλάζει από κόκκινο σε λευκό και η κόκκινη και λευκή διασταύρωση του δείκτη είναι το πραγματικό ύψος της στάθμης του υγρού μέσα στο δοχείο, έτσι ώστε να επιτευχθεί ένα διαυγές επίπεδο υγρού.εντολή.
Χαρακτηριστικό σχεδίασηςτουΜετρητής στάθμης με μαγνητικό πτερύγιο 4-20 mA
◎απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία
◎Η κλίμακα εμφάνισης στην τοποθεσία είναι σαφής, εντυπωσιακή και ευανάγνωστη
◎μπορεί να μετρήσει και να υποδείξει τη στάθμη του υγρού με διαβρωτικό, εύφλεκτο, τοξικό, υψηλής θερμοκρασίας και αναδευόμενο μολυσμένο υγρό
◎μπορούν να επιλεγούν πολλαπλές φόρμες εγκατάστασης και φόρμες σύνδεσης
◎Εύρος πίεσης σχεδιασμού: πλήρες κενό έως 10 MPa
◎Εύρος θερμοκρασίας σχεδιασμού: - 160 ~ + 450 ℃
◎επαγγελματική σχεδίαση για ειδική πίεση και θερμοκρασία
Τεχνικές παράμετροιτουΜετρητής στάθμης με μαγνητικό πτερύγιο 4-20 mA
| Τυπική εφαρμογή | Μέτρηση στάθμης υγρού |
|
Μοντέλο προϊόντος |
NYUHZ |
| Φόρμα εγκατάστασης | Τοποθετημένο στο πλάι, στο επάνω μέρος |
| Υλικό σώματος | 304.316 |
| εύρος μέτρησης | 0~6μ |
| Ακρίβεια μέτρησης | ±3mm,±5mm, ±10mm, ±20mm (επιλέξιμο) |
| Μέτρια πυκνότητα | ≥0,425 g/cm3 |
| Διαφορά πυκνότητας | ≥0,1 g/cm3 |
| Μεσαίο ιξώδες | ≤0,4Pa.S |
| Έλεγχος εξόδου | 220VAC,1A |
| Έξοδος μετάδοσης | 4...20mA (τροφοδοτικό 24VDC) |
| Θερμοκρασία διεργασίας |
-50~+350℃ |
| Πίεση διεργασίας | -0,1~+16MPa |
| Σύνδεση διαδικασίας | φλάντζα (επιλέξιμο) |
| αναλογία ανάλυσης | ±1mm |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
