Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρή μέτρηση | Πρότυπα προϊόντων: | NYU HZ |
|---|---|---|---|
| Μορφή εγκατάστασης: | πλευρά που τοποθετείται | Υλικό σώματος: | 304 |
| Εύρος μέτρησης: | 0~ 6 μ | Ακρίβεια μέτρησης: | ±3 χιλ. |
| Μέση πυκνότητα: | ≥0. 425 g/cm3 | Διαφορά πυκνότητας: | ≥0. 1 g/cm3 |
| Υψηλό φως: | Πάνω τοποθετημένος μαγνητικός μετρητής στάθμης πτερυγίου,μαγνητικός πομπός στάθμης πτερυγίου,μετρητής στάθμης μαγνητικού πτερυγίου 6 m |
||

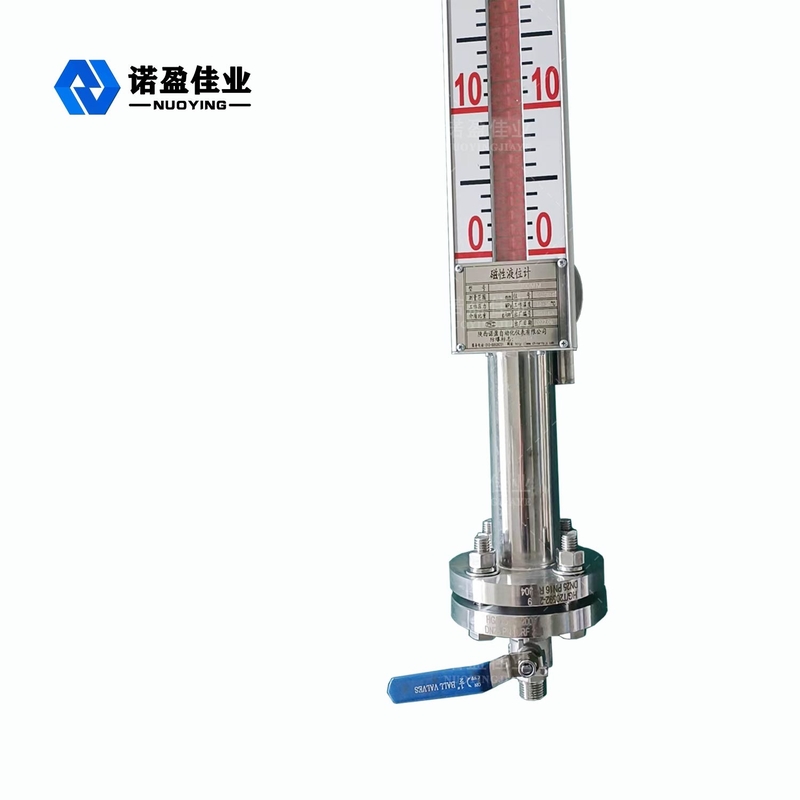

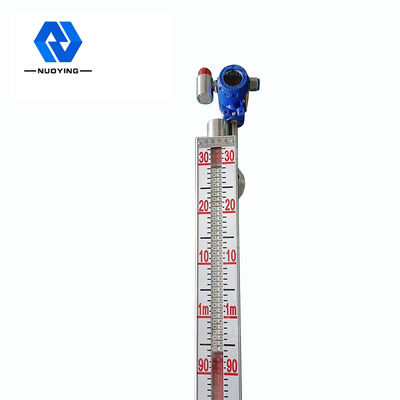

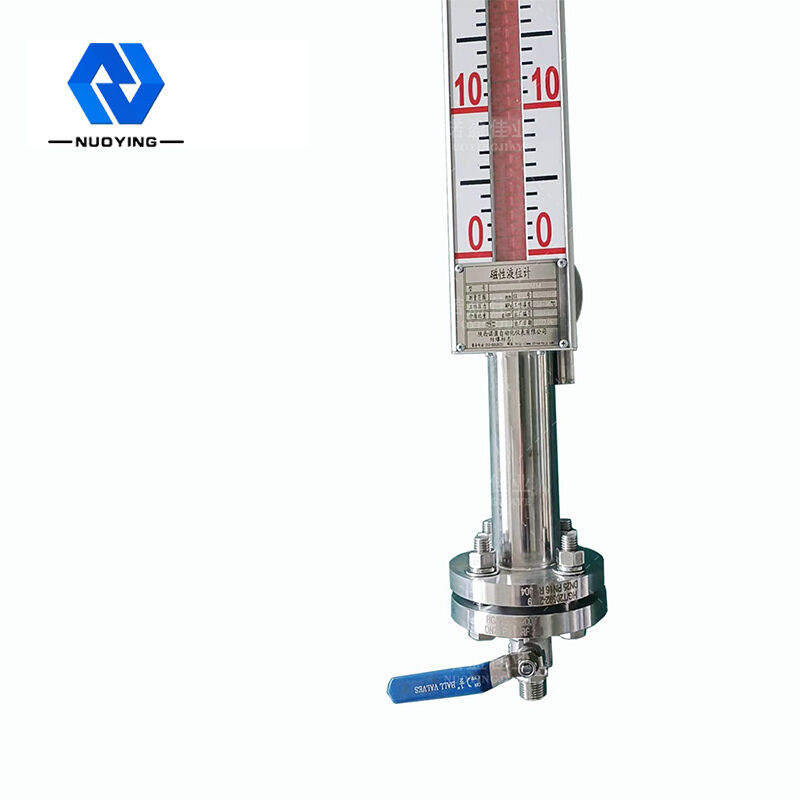

Πάνω τοποθετημένος μαγνητικός μετρητής επιπέδου με υψηλή ακρίβεια
Αρχή Εργασίας τουΠάνω τοποθετημένος μαγνητικός μετρητής επιπέδου με υψηλή ακρίβεια
Ο μετρητής στάθμης μαγνητικού πτερυγίου βασίζεται στην αρχή του συνδετήρα και της μαγνητικής σύζευξης για την πραγματοποίηση της μέτρησης της στάθμης του υγρού σε πραγματικό χρόνο.Όταν η στάθμη του υγρού στο μετρούμενο δοχείο ανεβαίνει και πέφτει, ο μαγνητικός πλωτήρας στον πλωτήρα θα ανεβαίνει και θα πέφτει επίσης.Ο μόνιμος μαγνητικός χάλυβας στον πλωτήρα οδηγεί το μαγνητικό πτερύγιο έξω από τον πλωτήρα σε περιστροφή 180° μέσω της μαγνητικής σύζευξης.Οι δύο πλευρές του πτερυγίου είναι βαμμένες με διαφορετικά χρώματα (συνήθως κόκκινο και λευκό) για να υποδείξουν τη θέση της στάθμης του υγρού.Γενικά, όταν η στάθμη του υγρού στο δοχείο ανεβαίνει, το πτερύγιο αλλάζει από λευκό σε κόκκινο.Όταν η στάθμη του υγρού στο δοχείο πέσει, το πτερύγιο αλλάζει από κόκκινο σε λευκό.Η κόκκινη λευκή διασταύρωση του δείκτη είναι το πραγματικό ύψος της στάθμης του υγρού στο δοχείο, έτσι ώστε να επιτυγχάνεται ακριβής μέτρηση της στάθμης του υγρού.
Χαρακτηριστικό σχεδίασηςτουΠάνω τοποθετημένος μαγνητικός μετρητής επιπέδου με υψηλή ακρίβεια
◎απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία
◎Η κλίμακα εμφάνισης στην τοποθεσία είναι σαφής, εντυπωσιακή και ευανάγνωστη
◎μπορεί να μετρήσει και να υποδείξει τη στάθμη του υγρού με διαβρωτικό, εύφλεκτο, τοξικό, υψηλής θερμοκρασίας και αναδευόμενο μολυσμένο υγρό
◎μπορούν να επιλεγούν πολλαπλές φόρμες εγκατάστασης και φόρμες σύνδεσης
◎Εύρος πίεσης σχεδιασμού: πλήρες κενό έως 10 MPa
◎Εύρος θερμοκρασίας σχεδιασμού: - 160 ~ + 450 ℃
◎επαγγελματική σχεδίαση για ειδική πίεση και θερμοκρασία
Τεχνικές παράμετροιτουΠάνω τοποθετημένος μαγνητικός μετρητής επιπέδου με υψηλή ακρίβεια
| Τυπική εφαρμογή | Μέτρηση στάθμης υγρού |
|
Μοντέλο προϊόντος |
NYUHZ |
| Φόρμα εγκατάστασης | Τοποθετημένο στο πλάι, στο επάνω μέρος |
| Υλικό σώματος | 304.316 |
| εύρος μέτρησης | 0~6μ |
| Ακρίβεια μέτρησης | ±3mm,±5mm, ±10mm, ±20mm (επιλέξιμο) |
| Μέτρια πυκνότητα | ≥0,425 g/cm3 |
| Διαφορά πυκνότητας | ≥0,1 g/cm3 |
| Μεσαίο ιξώδες | ≤0,4Pa.S |
| Έλεγχος εξόδου | 220VAC,1A |
| Έξοδος μετάδοσης | 4...20mA (τροφοδοτικό 24VDC) |
| Θερμοκρασία διεργασίας |
-50~+350℃ |
| Πίεση διεργασίας | -0,1~+16MPa |
| Σύνδεση διαδικασίας | φλάντζα (επιλέξιμο) |
| αναλογία ανάλυσης | ±1mm |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
