Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό | Πρότυπα προϊόντων: | Nyuh-ζ |
|---|---|---|---|
| Μορφή εγκατάστασης: | Η πλευρά τοποθέτησε ή κορυφή που τοποθετήθηκε | Υλικό σώματος: | 304 ή 316 |
| Εύρος μέτρησης: | 0~6 μ | Ακρίβεια μέτρησης: | ±3mm |
| Μέση πυκνότητα: | ≥0.425 g/cm3 | Διαφορά πυκνότητας: | ≥0,1 g/cm3 |
| Υψηλό φως: | Μετρητής στάθμης μαγνητικού πτερυγίου φλάντζας,μετρητής στάθμης μαγνητικού πτερυγίου μέτρησης υγρού,μετρητής στάθμης τύπου μαγνητικού πλωτήρα 6 m |
||

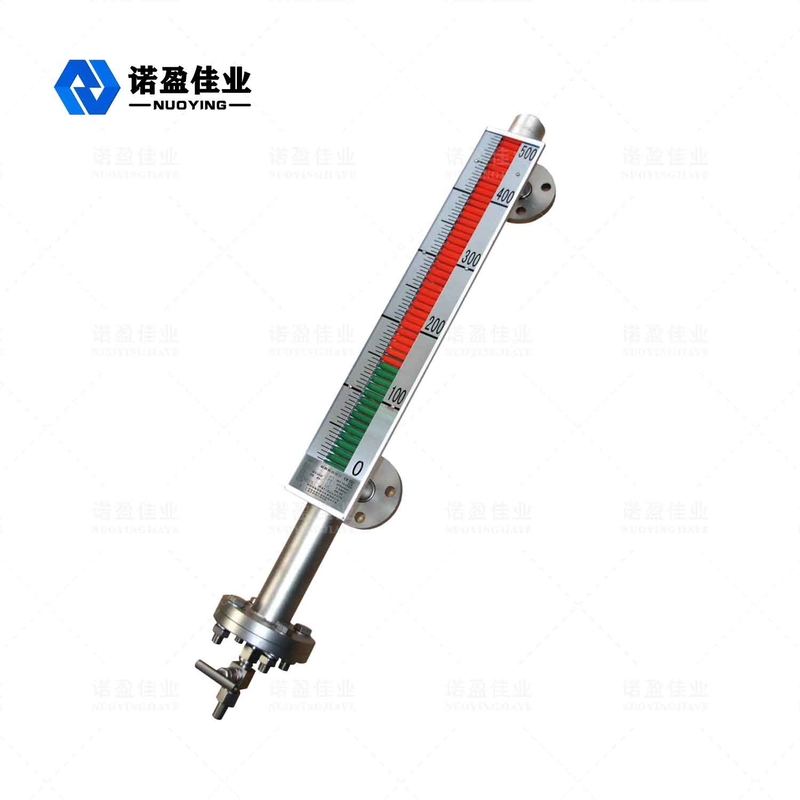

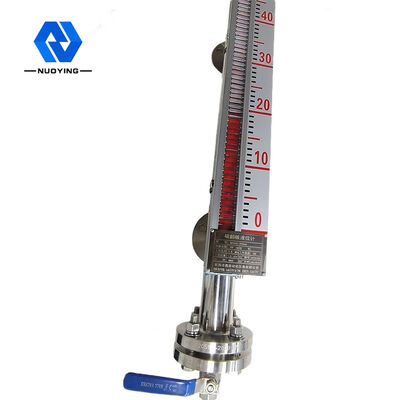

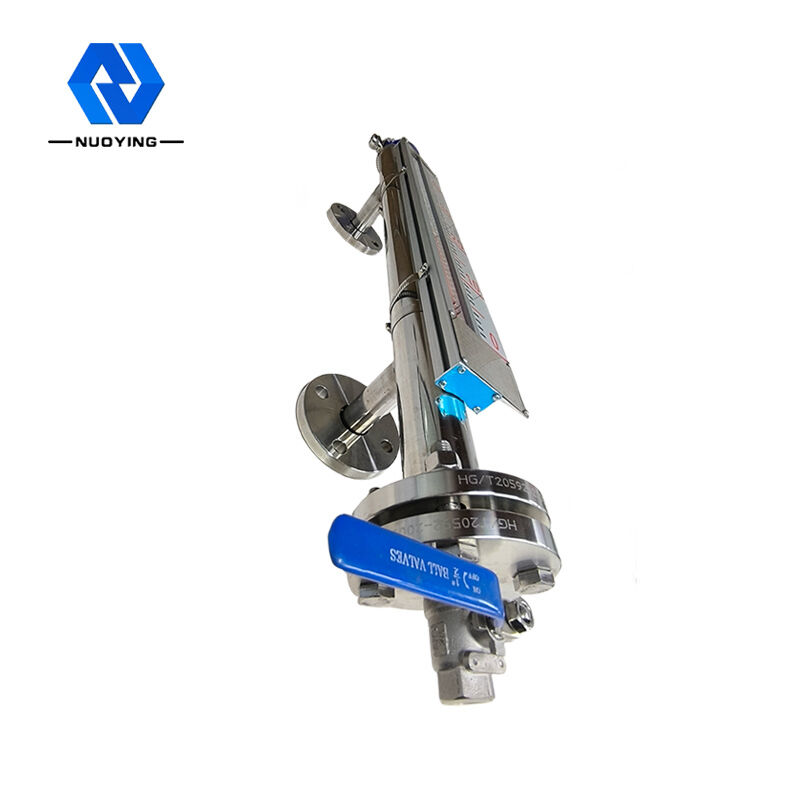

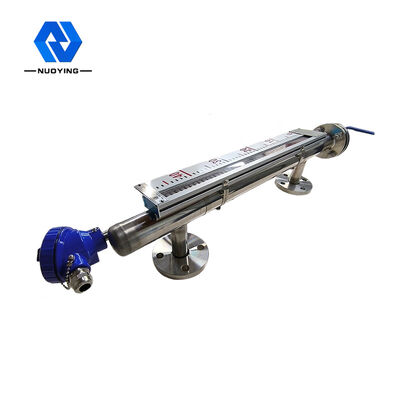

Μετρητής στάθμης μαγνητικού πτερυγίου φλάντζας 6m για μέτρηση υγρών
Αρχή Εργασίας τουΜετρητής στάθμης μαγνητικού πτερυγίου φλάντζας 6m για μέτρηση υγρών

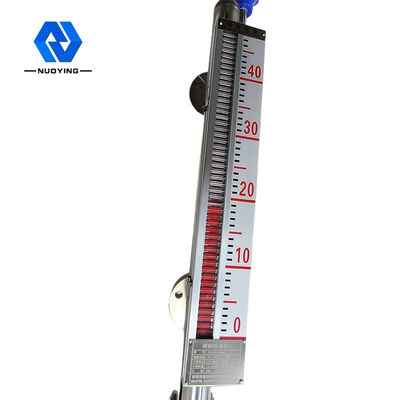

Ο μετρητής στάθμης του μαγνητικού πτερυγίου έχει αναπτυχθεί με βάση την αρχή της άνωσης (νόμος του Αρχιμήδη) σε συνδυασμό με τη μαγνητική σύζευξη.Όταν η στάθμη του υγρού στο μετρούμενο δοχείο ανεβαίνει και πέφτει, ο πλωτήρας στον κύριο σωλήνα του μετρητή στάθμης ανεβαίνει και πέφτει επίσης, και ο πλωτήρας Ο μόνιμος μαγνητικός χάλυβας στο εσωτερικό μεταδίδεται στον επί τόπου δείκτη (χάρακα) μέσω μαγνητικής σύζευξης. που οδηγεί την κίτρινη, ασπρόμαυρη (ή κόκκινη και άσπρη) στήλη να περιστραφεί.Όταν η στάθμη του υγρού αυξάνεται, η στήλη περιστροφής γίνεται από λευκή σε κόκκινη.Όταν πέφτει η στάθμη του υγρού, η στήλη περιστροφής γίνεται από κόκκινη σε λευκή.Η διασταύρωση του κόκκινου και του λευκού του δείκτη είναι το πραγματικό ύψος του μετρητή μεσαίου επιπέδου στο δοχείο.
Χαρακτηριστικό σχεδίασηςτουΜετρητής στάθμης μαγνητικού πτερυγίου φλάντζας 6m για μέτρηση υγρών
◎απλή δομή, σταθερή και αξιόπιστη, σταθερή λειτουργία
◎Η κλίμακα εμφάνισης στην τοποθεσία είναι σαφής, εντυπωσιακή και ευανάγνωστη
◎μπορεί να μετρήσει και να υποδείξει τη στάθμη του υγρού με διαβρωτικό, εύφλεκτο, τοξικό, υψηλής θερμοκρασίας και αναδευόμενο μολυσμένο υγρό
◎μπορούν να επιλεγούν πολλαπλές φόρμες εγκατάστασης και φόρμες σύνδεσης
◎Εύρος πίεσης σχεδιασμού: πλήρες κενό έως 10 MPa
◎Εύρος θερμοκρασίας σχεδιασμού: - 160 ~ + 450 ℃
◎επαγγελματική σχεδίαση για ειδική πίεση και θερμοκρασία
Τεχνικές παράμετροιτουΜετρητής στάθμης μαγνητικού πτερυγίου φλάντζας 6m για μέτρηση υγρών
| Τυπική εφαρμογή | Μέτρηση στάθμης υγρού |
|
Μοντέλο προϊόντος |
NYUHZ |
| Φόρμα εγκατάστασης | Τοποθετημένο στο πλάι, στο επάνω μέρος |
| Υλικό σώματος | 304.316 |
| εύρος μέτρησης | 0~6μ |
| Ακρίβεια μέτρησης | ±3mm,±5mm, ±10mm, ±20mm (επιλέξιμο) |
| Μέτρια πυκνότητα | ≥0,425 g/cm3 |
| Διαφορά πυκνότητας | ≥0,1 g/cm3 |
| Μεσαίο ιξώδες | ≤0,4Pa.S |
| Έλεγχος εξόδου | 220VAC,1A |
| Έξοδος μετάδοσης | 4...20mA (τροφοδοτικό 24VDC) |
| Θερμοκρασία διεργασίας |
-50~+350℃ |
| Πίεση διεργασίας | -0,1~+16MPa |
| Σύνδεση διαδικασίας | φλάντζα (επιλέξιμο) |
| αναλογία ανάλυσης | ±1mm |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
