Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό ή διεπαφή | Πρότυπα προϊόντων: | Υόρκη-CZ500 |
|---|---|---|---|
| Ο τύπος μορφής κεραιών: | τύπος καλωδίων ή ράβδων | Το υλικό μορφής κεραιών: | 304/316 |
| Ακρίβεια της μέτρησης: | ± 0,5 χιλ. | Πίεση διαδικασίας: | -0.1 ~ 10.0MPa |
| Σύνδεση διαδικασίας: | φλάντζα, νήμα | Explosionproof βαθμός: | Exia ΙΙ CT6 (προαιρετικό) |
| Υψηλό φως: | Υγρό μαγνητοσυσταλτικό μετρητή στάθμης 24VDC,Μαγνητοσυσταλτικό μετρητή στάθμης σπειρώματος,Πομπός μαγνητοσυσταλτικού επιπέδου CZ500 |
||

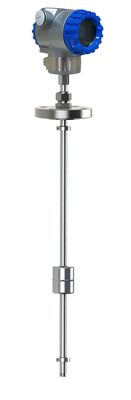

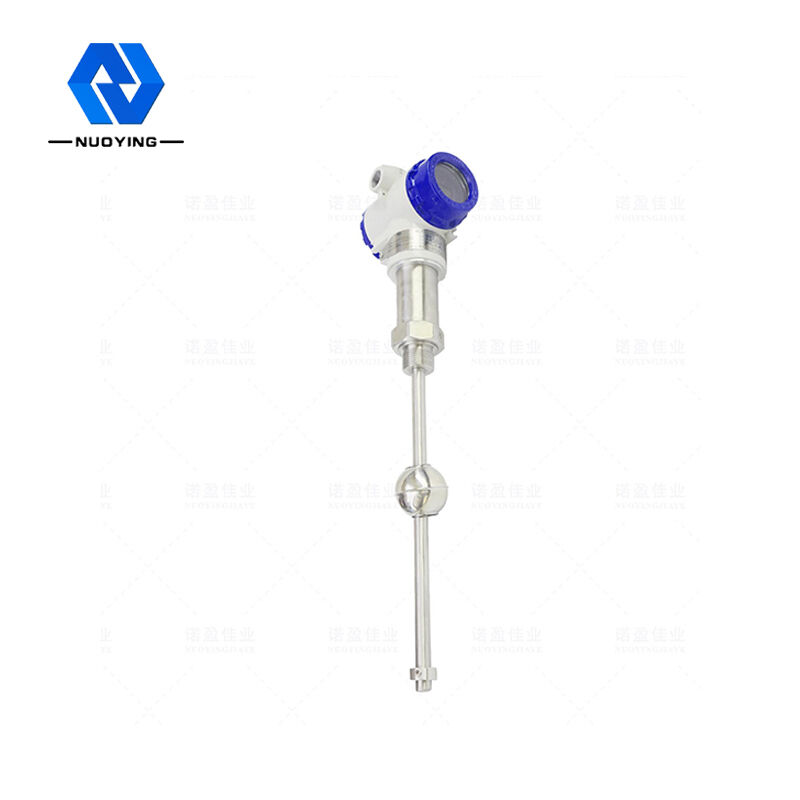

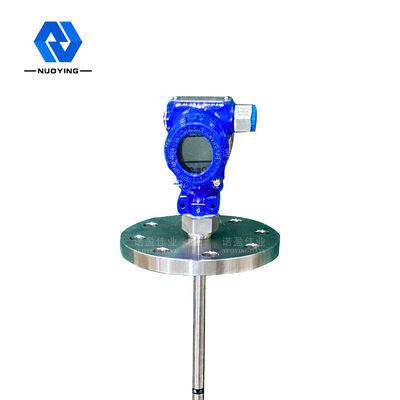

Μαγνητοσυσταλτικός μετρητής στάθμης δύο καλωδίων 24VDC για μέτρηση υγρών
Αρχή Εργασίας τουΜαγνητοσυσταλτικός μετρητής στάθμης δύο καλωδίων 24VDC για μέτρηση υγρών
Το μαγνητοσυσταλτικό μετρητή στάθμης αποτελείται από τρία μέρη: τη ράβδο ανίχνευσης, τη μονάδα κυκλώματος και τον πλωτήρα.Κατά τη διάρκεια της μέτρησης, η μονάδα κυκλώματος παράγει έναν παλμό ρεύματος που ταξιδεύει κάτω από το μαγνητοσυστολικό καλώδιο και δημιουργεί ένα μαγνητικό πεδίο σε σχήμα δακτυλίου.Υπάρχει ένας πλωτήρας έξω από τη ράβδο ανίχνευσης και ο πλωτήρας κινείται πάνω και κάτω κατά μήκος της ράβδου ανίχνευσης με την αλλαγή της στάθμης του υγρού.Δεδομένου ότι ένα σύνολο μόνιμων μαγνητών είναι εγκατεστημένα στον πλωτήρα, ο πλωτήρας παράγει ένα μαγνητικό πεδίο ταυτόχρονα.Όταν το τρέχον μαγνητικό πεδίο συναντά το μαγνητικό πεδίο πλωτήρα, δημιουργείται ένας παλμός "συστροφής" ή παλμός "επιστροφής".Μετατρέψτε τη διαφορά χρόνου μεταξύ του παλμού "επιστροφής" και του παλμού ρεύματος σε παλμικό σήμα, έτσι ώστε να υπολογίσετε την πραγματική θέση του πλωτήρα και να μετρήσετε τη στάθμη του υγρού.
Χαρακτηριστικό σχεδίασης24VDC Μαγνητοσυσταλτικό μετρητή στάθμης δύο καλωδίων για μέτρηση υγρών
◎Ευρύτερη δυνατότητα εφαρμογής, με πολλαπλές φόρμες ανιχνευτή, πολλαπλές φόρμες σύνδεσης διεργασιών, πολλαπλά υλικά κατασκευής και προσαρμόσιμο σχεδιασμό
◎ισχυρή αξιοπιστία: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινητό μέρος, επομένως δεν υπάρχει τριβή και φθορά.Ολόκληρος ο μετατροπέας περικλείεται σε σωλήνα από ανοξείδωτο χάλυβα, ο οποίος δεν έρχεται σε επαφή με το μέσο μέτρησης.Ο αισθητήρας λειτουργεί αξιόπιστα και έχει μεγάλη διάρκεια ζωής
◎υψηλή ακρίβεια: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται μετρώντας το χρόνο του παλμού έναρξης και του παλμού τέλους, επομένως η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01% FS, που είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες
◎υψηλή ασφάλεια: ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού έχει υψηλή αντιεκρηκτική απόδοση, εγγενή ασφάλεια και αντιεκρηκτική, ασφαλή χρήση και είναι ιδιαίτερα κατάλληλος για τη μέτρηση χημικών πρώτων υλών και εύφλεκτων υγρών.Δεν χρειάζεται να ανοίξετε το κάλυμμα της δεξαμενής κατά τη διάρκεια της μέτρησης για να αποφύγετε την ανασφάλεια της χειροκίνητης μέτρησης.
◎Ο μαγνητοσυστολικός μετρητής στάθμης υγρού είναι εύκολος στην εγκατάσταση και εύκολος στη συντήρηση: ο μαγνητοσυστολικός μετρητής στάθμης υγρού εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου σωλήνα στην κορυφή της δεξαμενής, ιδιαίτερα κατάλληλος για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία. και η κανονική λειτουργία δεν μπορεί να επηρεαστεί κατά τη διαδικασία εγκατάστασης
Τεχνικές παράμετροιτουΜαγνητοσυσταλτικός μετρητής στάθμης υγρών 4-20mA με υψηλή ακρίβεια 0,5mm
| Τυπική εφαρμογή | Υγρό, Μέτρηση διεπαφής |
|
Μοντέλο προϊόντος |
NYCZ500 |
|
Έντυπο κεραίας |
Καλώδιο, τύπου πόλου |
|
Υλικό κεραίας |
304.316 |
| εύρος μέτρησης | 0-50m~5000mm (καλώδιο:25m) |
| Ακρίβεια μέτρησης | ±0,5 mm |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο γραμμές, τέσσερις γραμμές), 220 VAC |
|
έξοδο σήματος |
4...20mA/HART/RS485/Modbus... |
| Ρεύμα λειτουργίας |
4…20 mA |
| Χαρακτηριστικά φορτίου | Όταν το ρεύμα εξέρχεται, η μέγιστη αντίσταση φορτίου είναι 600Ω.Όταν η τάση εξέρχεται, η μέγιστη αντίσταση φορτίου είναι 2 mA |
| Θερμοκρασία διεργασίας | -40~+200℃ |
| χρόνος απόκρισης | 0,2~5 ms |
| Πίεση διαδικασίας | -0,1~10,0MPa |
| Σύνδεση διαδικασίας | σπείρωμα βίδας, στήριγμα, φλάντζα (επιλέξιμο) |
| αναλογία ανάλυσης | ±1mm |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
