Λεπτομέρειες:
|
Τυπική εφαρμογή: | Υγρό | Πρότυπα προϊόντων: | NYCZ5 00 |
---|---|---|---|
Ο τύπος μορφής κεραιών: | Τύπος καλωδίου | Το υλικό μορφής κεραιών: | 304 ή 316 |
Ακρίβεια της μέτρησης: | ± 0.5mm | Πίεση διαδικασίας: | -0.1 ~ 10,0 MPA |
Σύνδεση διαδικασίας: | νήμα (προαιρετικό) | Explosionproof βαθμός: | Exia ΙΙ CT6 (προαιρετικό) |
Υψηλό φως: | Μαγνητοσυσταλτικός μετρητής στάθμης υγρών 20mA,Μαγνητοσυσταλτικός μετρητής στάθμης 0 |

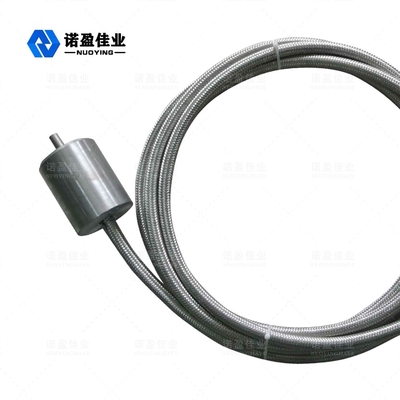

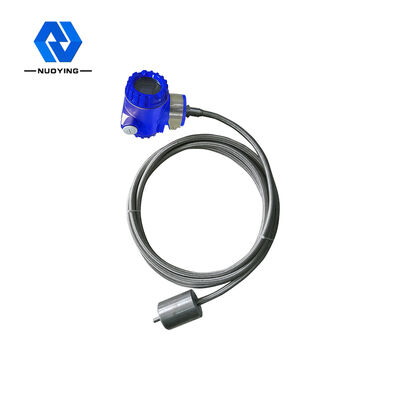

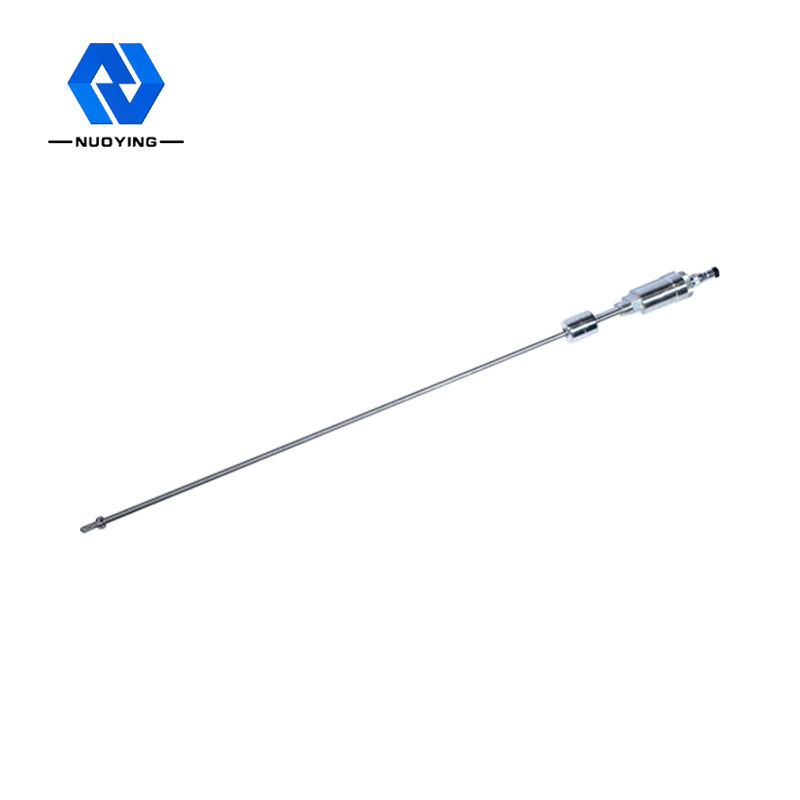

Μαγνητοσυσταλτικός μετρητής στάθμης υγρών 4-20mA με υψηλή ακρίβεια 0,5mm
Αρχή Εργασίας τουΜαγνητοσυσταλτικός μετρητής στάθμης υγρών 4-20mA με υψηλή ακρίβεια 0,5mm
Υπάρχει ένας πλωτήρας έξω από τη ράβδο μέτρησης του αισθητήρα του μαγνητοσυστολικού μετρητή στάθμης υγρού, ο οποίος μπορεί να κινείται πάνω και κάτω κατά μήκος της ράβδου μέτρησης με την αλλαγή της στάθμης του υγρού.Μέσα στον πλωτήρα υπάρχει ένα σύνολο μόνιμων μαγνητικών δακτυλίων.Όταν το μαγνητικό πεδίο του παλμικού ρεύματος συναντά το μαγνητικό πεδίο του μαγνητικού δακτυλίου που δημιουργείται από τον πλωτήρα, το μαγνητικό πεδίο γύρω από τον πλωτήρα αλλάζει έτσι ώστε το σύρμα κυματοδηγού από μαγνητοσυσταλτικό υλικό να δημιουργεί έναν παλμό στρεπτικού κύματος στη θέση του πλωτήρα.Το καλώδιο κυματοδηγού επιστρέφει και ανιχνεύεται από τον μηχανισμό ανίχνευσης.Με τη μέτρηση της χρονικής διαφοράς μεταξύ του παλμικού ρεύματος και του στρεπτικού κύματος, μπορεί να προσδιοριστεί με ακρίβεια η θέση του πλωτήρα, δηλαδή η θέση της επιφάνειας του υγρού.Τα τεχνικά πλεονεκτήματα του μαγνητοσυσπαστικού μετρητή στάθμης υγρού: ο μαγνητοσυστολικός μετρητής στάθμης υγρού είναι κατάλληλος για τη μέτρηση στάθμης υγρού της στάθμης καθαρού υγρού με υψηλές απαιτήσεις ακρίβειας και η ακρίβεια μπορεί να φτάσει το 1 mm και η ακρίβεια του πιο πρόσφατου προϊόντος μπορεί να φτάσει τα 0,1 mm .Μπορούν επίσης να χρησιμοποιηθούν μαγνητοσυσπαστικοί μετρητές στάθμης για τη μέτρηση της διεπαφής μεταξύ δύο διαφορετικών υγρών.Ο αντιεκρηκτικός σχεδιασμός είναι κατάλληλος για επικίνδυνες περιπτώσεις.Ο έξυπνος σχεδιασμός ηλεκτρονικού κυκλώματος μπορεί να υπολογίσει τον όγκο.το μόνο κινητό μέρος είναι ο πλωτήρας και η συντήρηση είναι εξαιρετικά χαμηλή.
Χαρακτηριστικό σχεδίασηςτουΜαγνητοσυσταλτικός μετρητής στάθμης υγρών 4-20mA με υψηλή ακρίβεια 0,5mm
◎Ευρύτερη δυνατότητα εφαρμογής, με πολλαπλές φόρμες ανιχνευτή, πολλαπλές φόρμες σύνδεσης διεργασιών, πολλαπλά υλικά κατασκευής και προσαρμόσιμο σχεδιασμό
◎ισχυρή αξιοπιστία: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινητό μέρος, επομένως δεν υπάρχει τριβή και φθορά.Ολόκληρος ο μετατροπέας περικλείεται σε σωλήνα από ανοξείδωτο χάλυβα, ο οποίος δεν έρχεται σε επαφή με το μέσο μέτρησης.Ο αισθητήρας λειτουργεί αξιόπιστα και έχει μεγάλη διάρκεια ζωής
◎υψηλή ακρίβεια: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται μετρώντας το χρόνο του παλμού έναρξης και του παλμού τέλους, επομένως η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01% FS, που είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες
◎υψηλή ασφάλεια: ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού έχει υψηλή αντιεκρηκτική απόδοση, εγγενή ασφάλεια και αντιεκρηκτική, ασφαλή χρήση και είναι ιδιαίτερα κατάλληλος για τη μέτρηση χημικών πρώτων υλών και εύφλεκτων υγρών.Δεν χρειάζεται να ανοίξετε το κάλυμμα της δεξαμενής κατά τη διάρκεια της μέτρησης για να αποφύγετε την ανασφάλεια της χειροκίνητης μέτρησης.
◎Ο μαγνητοσυστολικός μετρητής στάθμης υγρού είναι εύκολος στην εγκατάσταση και εύκολος στη συντήρηση: ο μαγνητοσυστολικός μετρητής στάθμης υγρού εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου σωλήνα στην κορυφή της δεξαμενής, ιδιαίτερα κατάλληλος για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία. και η κανονική λειτουργία δεν μπορεί να επηρεαστεί κατά τη διαδικασία εγκατάστασης
Τεχνικές παράμετροιτουΜαγνητοσυσταλτικός μετρητής στάθμης υγρών 4-20mA με υψηλή ακρίβεια 0,5mm
Τυπική εφαρμογή | Υγρό, Μέτρηση διεπαφής |
Μοντέλο προϊόντος |
NYCZ500 |
Έντυπο κεραίας |
Καλώδιο, τύπου πόλου |
Υλικό κεραίας |
304.316 |
εύρος μέτρησης | 0-50m~5000mm (καλώδιο:25m) |
Ακρίβεια μέτρησης | ±0,5 mm |
Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο γραμμές, τέσσερις γραμμές), 220 VAC |
έξοδο σήματος |
4...20mA/HART/RS485/Modbus... |
Ρεύμα λειτουργίας |
4…20 mA |
Χαρακτηριστικά φορτίου | Όταν το ρεύμα εξέρχεται, η μέγιστη αντίσταση φορτίου είναι 600Ω.Όταν η τάση εξέρχεται, η μέγιστη αντίσταση φορτίου είναι 2 mA |
Θερμοκρασία διεργασίας | -40~+200℃ |
χρόνος απόκρισης | 0,2~5 ms |
Πίεση διαδικασίας | -0,1~10,0MPa |
Σύνδεση διαδικασίας | σπείρωμα βίδας, στήριγμα, φλάντζα (επιλέξιμο) |
αναλογία ανάλυσης | ±1mm |
επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
