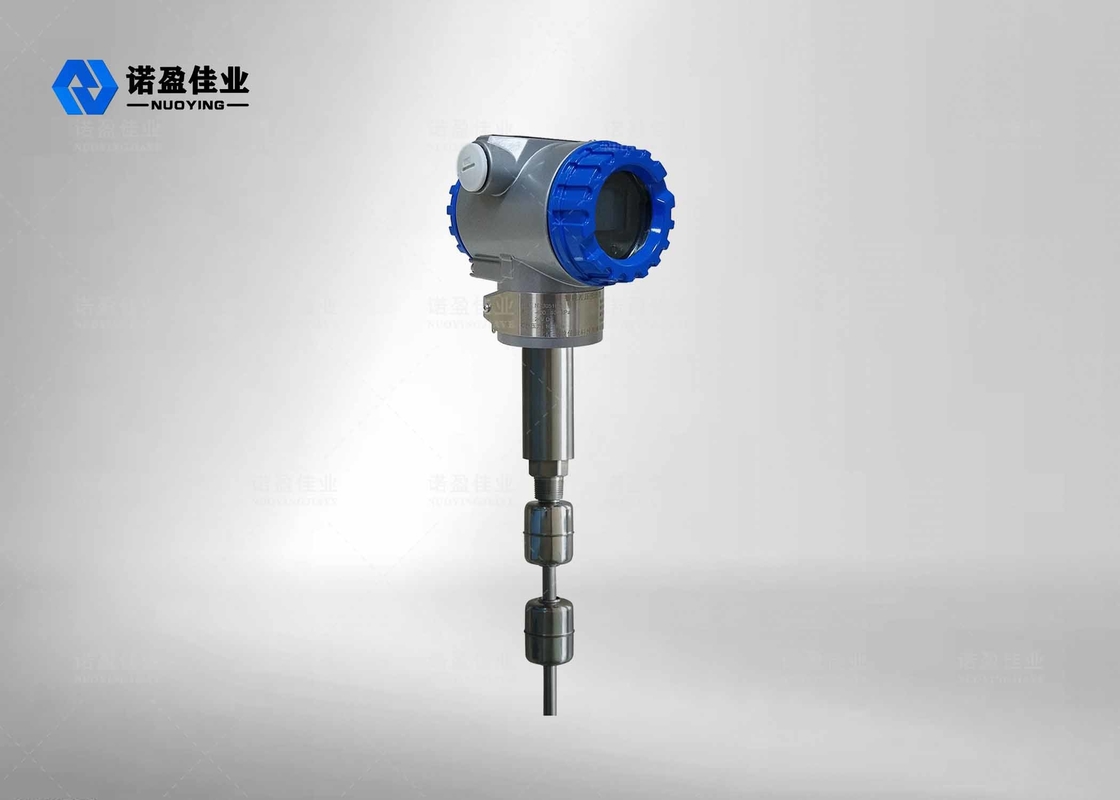

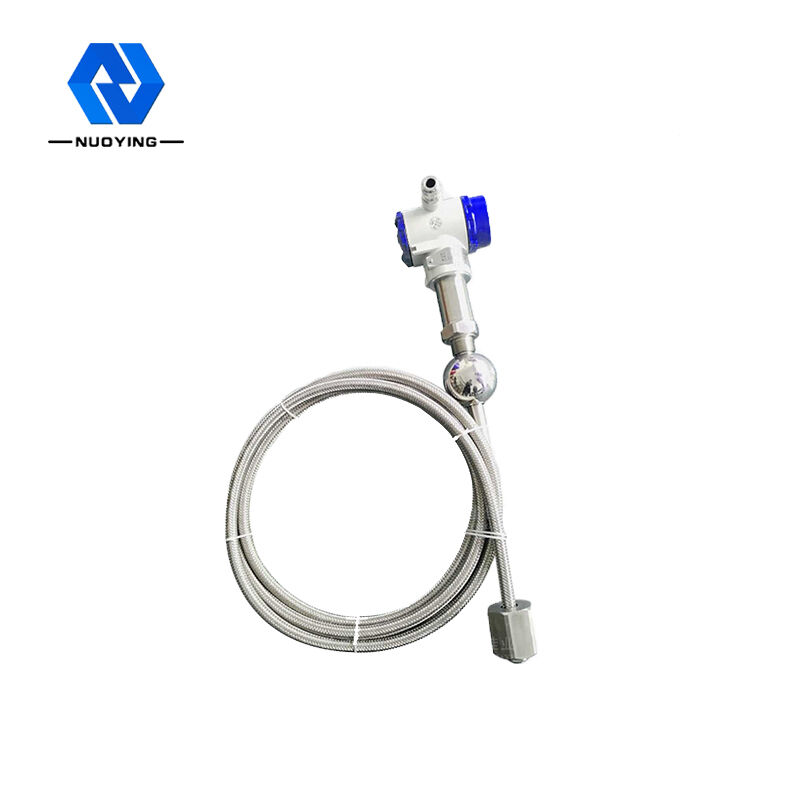

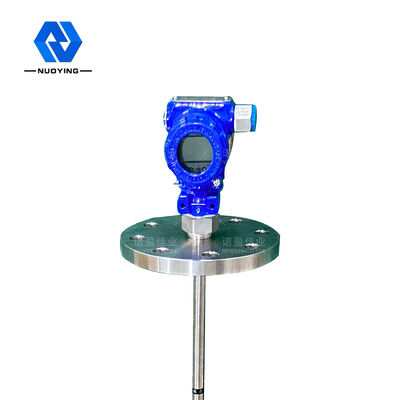

Μαγνητοσυσταλτικός μετρητής στάθμης υγρών 24 VDC με οθόνη LCD

Μετρητής επιπέδου υγρού 24VDC με μαγνητοστρίκτιση με οθόνη LCD



Αρχή λειτουργίαςΜετρητής επιπέδου υγρού 24VDC με μαγνητοστρίκτιση με οθόνη LCD

Ο μαγνητοστρίκτης μετρητής επιπέδου υγρού αποτελείται κυρίως από τρία μέρη: ηλεκτρονικό πομπό, πλωτή σφαίρα και ράβδο ανίχνευσης.η πλωτή μπάλα ανεβαίνει ή πέφτει με το επίπεδο του υγρού κατά μήκος του αγωγούΗ πλωτή σφαίρα είναι εξοπλισμένη με μόνιμο μαγνήτη και σχηματίζει ένα μαγνητικό πεδίο γύρω της.που διαδίδεται προς τα κάτω από τη γραμμή μαγνητοστρίκτου. , ένα μαγνητικό πεδίο παράγεται επίσης γύρω του κατά τη διάρκεια της κατωτέρω κίνησης. Τη στιγμή που τα δύο μαγνητικά πεδία συναντώνται, παράγεται μια δύναμη στροφής,που ενεργεί στην μαγνητοστρίκτικη γραμμή για να σχηματίσει έναν παλμό επιστροφήςΟ παλμός ταξιδεύει προς τα πάνω με σταθερή ταχύτητα και λαμβάνεται από τον ηλεκτρονικό πομπό.και με τη βοήθεια της σύγχρονης προηγμένης ηλεκτρονικής τεχνολογίας, το ύψος επιπέδου υγρού μπορεί να μετρηθεί με ακρίβεια μετρώντας το χρονικό διάστημα μεταξύ του αρχικού παλμού και του παλμού επιστροφής.,απλό, σταθερό, αξιόπιστο και ώριμο προϊόν στον τομέα της μέτρησης του επιπέδου του υγρού.έχει μοναδικά πλεονεκτήματα και είναι απαράμιλλη με άλλες μεθόδους μέτρησης.

Σχεδιαστικό στοιχείοτουΜετρητής επιπέδου υγρού 24VDC με μαγνητοστρίκτιση με οθόνη LCD

◎Ευρύτερη εφαρμογή, με πολλαπλές μορφές ανιχνευτών, πολλαπλές μορφές σύνδεσης διαδικασίας, πολλαπλά υλικά κατασκευής και προσαρμόσιμο σχεδιασμό

◎υψηλή αξιοπιστία: δεδομένου ότι το μαγνητοστρικτικό μετρητή επιπέδου υγρού υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινούμενο μέρος, οπότε δεν υπάρχει τριβή και φθορά.Ολόκληρος ο μετατροπέας περιέχεται σε ένα σωλήνα από ανοξείδωτο χάλυβαΟ αισθητήρας λειτουργεί αξιόπιστα και έχει μακρά διάρκεια ζωής.

◎υψηλή ακρίβεια: δεδομένου ότι ο μαγνητοστρίκτης μετρητής επιπέδου υγρού λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται με τη μέτρηση του χρόνου του παλμού έναρξης και του παλμού λήξης,Έτσι η ακρίβεια της μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0.0,01% FS, το οποίο είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες

◎υψηλή ασφάλεια: το μαγνητοστρικτικό μετρητή επιπέδου υγρού έχει υψηλή ανθεκτική στην έκρηξη απόδοση, εγγενή ασφάλεια και ανθεκτική στην έκρηξη, ασφαλή χρήση,και είναι ιδιαίτερα κατάλληλο για τη μέτρηση χημικών πρώτων υλών και εύφλεκτων υγρώνΚατά τη διάρκεια της μέτρησης δεν είναι αναγκαίο να ανοίγεται το κάλυμμα της δεξαμενής, ώστε να αποφεύγεται η ανασφάλεια της χειροκίνητης μέτρησης.

◎το μαγνητοστρίκτικο μετρητή επιπέδου υγρού είναι εύκολο στην εγκατάσταση και τη συντήρηση: το μαγνητοστρίκτικο μετρητή επιπέδου υγρού εγκαταστάθηκε γενικά μέσω του υφιστάμενου ανοίγματος του σωλήνα στην κορυφή της δεξαμενής,ειδικά κατάλληλο για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία, και η κανονική λειτουργία δεν μπορεί να επηρεαστεί κατά τη διάρκεια της διαδικασίας εγκατάστασης

Τεχνικές παραμέτρουςτουΜετρητής επιπέδου υγρού 24VDC με μαγνητοστρίκτιση με οθόνη LCD

※Σημείωση:Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσεις των χρηστών.
