Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρή μέτρηση διεπαφών επιπέδων | Πρότυπα προϊόντων: | NYCZ 500 |
|---|---|---|---|
| Ο τύπος μορφής κεραιών: | Καλώδιο | Το υλικό μορφής κεραιών: | 316 |
| Ακρίβεια της μέτρησης: | ± 0.5mm | Πίεση διαδικασίας: | -0.1 ~10MPa |
| Σύνδεση διαδικασίας: | Φλάντζα | Explosionproof βαθμός: | Exia ΙΙ CT6Ga |
| Υψηλό φως: | Πομπός Μαγνητοσυστολής στάθμης φλάντζας,Μαγνητοσυσταλτικός μετρητής στάθμης καλωδίου |
||

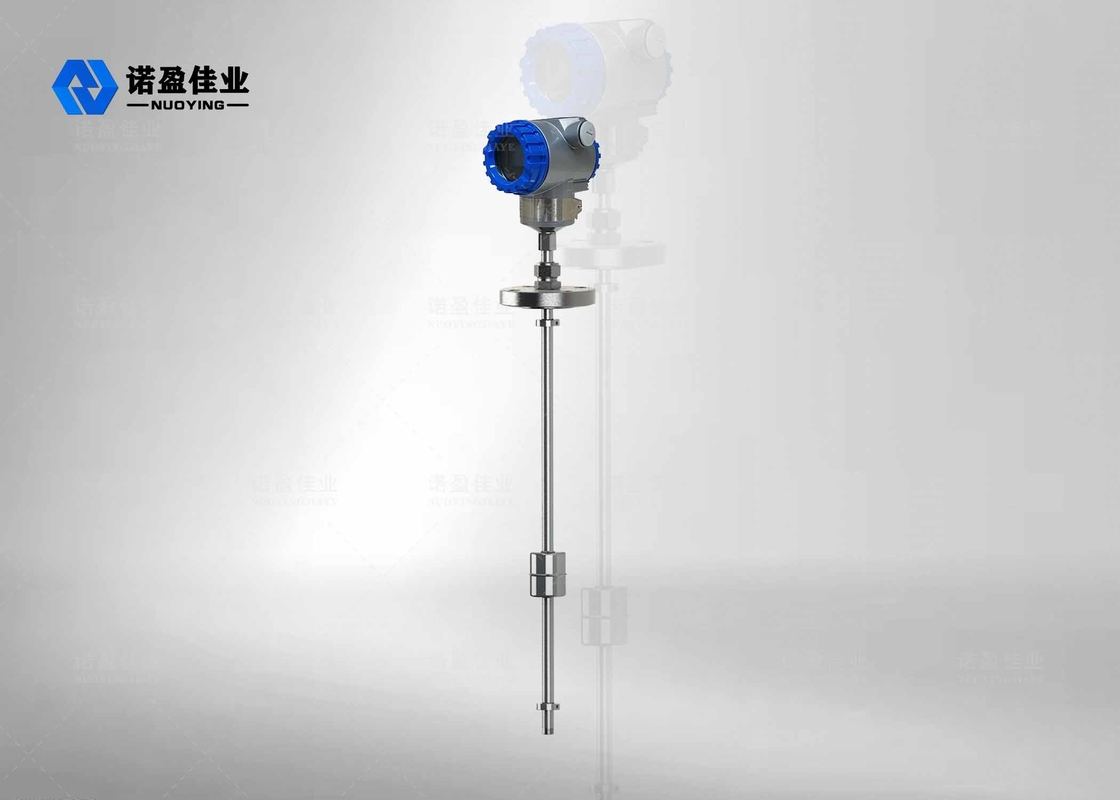

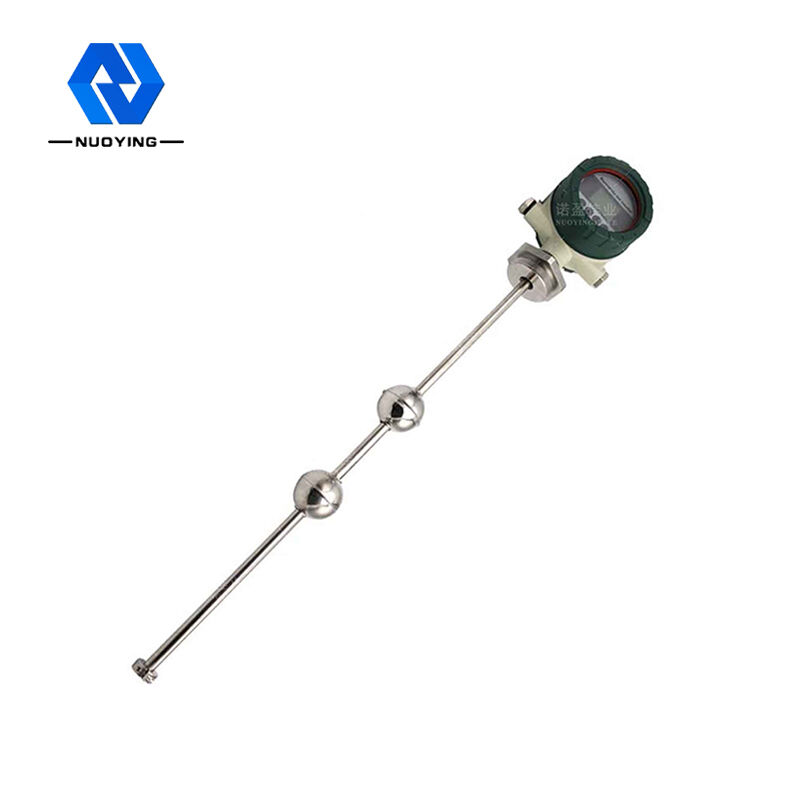

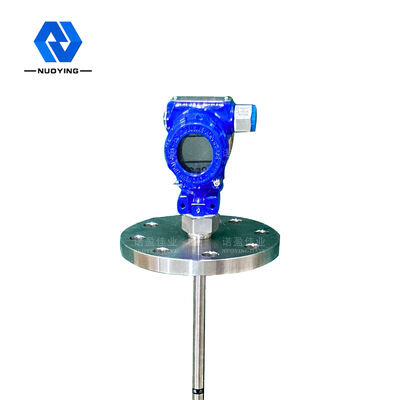

Μαγνητοσυσταλτικός μετρητής στάθμης ισχυρής αξιοπιστίας για μέτρηση υγρών
Αρχή Εργασίας του Μαγνητοσυσταλτικός μετρητής στάθμης ισχυρής αξιοπιστίας για μέτρηση υγρών
Μαγνητοσυσταλτικός μετρητής στάθμης υγρού, ηλεκτρονικό διαμέρισμα εκδίδει μια αρχική γεννήτρια παλμών, ο αρχικός παλμός στη μετάδοση του καλωδίου κυματοδηγού, παράγει ένα περιστρεφόμενο μαγνητικό πεδίο κατά μήκος της κατεύθυνσης του καλωδίου κυματοδηγού, όταν το μαγνητικό πεδίο με την αιωρούμενη σφαίρα του μόνιμου μαγνητικού πεδίου όταν συναντήθηκαν, μαγνητοσυστολικό αποτέλεσμα, στη συστροφή του σύρματος κυματοδηγού για να παραχθεί ένα μηχανικό κύμα σταθερής ταχύτητας.Η μηχανική μετάδοση κύματος και στις δύο κατευθύνσεις, έφτασε στο τέλος της ράβδου μηχανικό κύμα απορροφάται από τον αποσβεστήρα, πίσω στην κατεύθυνση του μηχανικού κύματος ηλεκτρονική αποθήκη εγκαταστάθηκε στην ηλεκτρονική αποθήκη μπορεί να πάρει τα ιδρύματα αντιληπτά, μεταφράζεται στον αντίστοιχο παλμό ρεύματος , μπορεί να πάρει τα ιδρύματα για να υπολογίσει τη διαφορά χρόνου μεταξύ δύο παλμών, μετρήθηκε το ύψος της στάθμης του υγρού μπορεί να μετρηθεί με ακρίβεια.
Χαρακτηριστικό σχεδίασης του Μαγνητοσυσταλτικός μετρητής στάθμης ισχυρής αξιοπιστίας για μέτρηση υγρών
◎Ευρύτερη εφαρμογή, με πολλαπλές φόρμες ανιχνευτή, πολλαπλές φόρμες σύνδεσης διεργασιών, πολλαπλά υλικά κατασκευής και προσαρμόσιμο σχεδιασμό
◎ ισχυρή αξιοπιστία: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού υιοθετεί την αρχή του κυματοδηγού, δεν υπάρχει μηχανικό κινητό μέρος, επομένως δεν υπάρχει τριβή και φθορά.Ολόκληρος ο μετατροπέας περικλείεται σε σωλήνα από ανοξείδωτο χάλυβα, ο οποίος δεν έρχεται σε επαφή με το μέσο μέτρησης.Ο αισθητήρας λειτουργεί αξιόπιστα και έχει μεγάλη διάρκεια ζωής
◎ υψηλή ακρίβεια: δεδομένου ότι ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση προσδιορίζεται μετρώντας τον χρόνο του παλμού έναρξης και του παλμού τέλους, επομένως η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01% FS, που είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες
◎ υψηλή ασφάλεια: ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού έχει υψηλή απόδοση με προστασία από έκρηξη, εγγενή ασφάλεια και αντιεκρηκτική, ασφαλή χρήση και είναι ιδιαίτερα κατάλληλος για τη μέτρηση χημικών πρώτων υλών και εύφλεκτων υγρών.Δεν χρειάζεται να ανοίξετε το κάλυμμα της δεξαμενής κατά τη διάρκεια της μέτρησης για να αποφύγετε την ανασφάλεια της χειροκίνητης μέτρησης.
◎ Ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού είναι εύκολος στην εγκατάσταση και εύκολος στη συντήρηση: ο μαγνητοσυστολικός μετρητής στάθμης υγρού εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου σωλήνα στην κορυφή της δεξαμενής, ιδιαίτερα κατάλληλος για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία , και η κανονική λειτουργία δεν μπορεί να επηρεαστεί κατά τη διαδικασία εγκατάστασης
Τεχνικές παράμετροιΜαγνητοσυσταλτικού Μετρητή Στάθμης Υγρών
| Τυπική εφαρμογή | Υγρό, Μέτρηση διεπαφής |
|
Μοντέλο προϊόντος |
NYCZ500 |
|
Έντυπο κεραίας |
Καλώδιο, τύπου πόλου |
|
Υλικό κεραίας |
304.316 |
| εύρος μέτρησης | 0-50m~5000mm (καλώδιο:25m) |
| Ακρίβεια μέτρησης | ±0,5 mm |
| Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο γραμμές, τέσσερις γραμμές), 220 VAC |
|
έξοδο σήματος |
4...20mA/HART/RS485/Modbus... |
| Ρεύμα λειτουργίας |
4…20 mA |
| Χαρακτηριστικά φορτίου | Όταν το ρεύμα εξέρχεται, η μέγιστη αντίσταση φορτίου είναι 600Ω.Όταν η τάση εξέρχεται, η μέγιστη αντίσταση φορτίου είναι 2 mA |
| Θερμοκρασία διεργασίας | -40~+200℃ |
| χρόνος απόκρισης | 0,2~5 ms |
| Πίεση διαδικασίας | -0,1~10,0MPa |
| Σύνδεση διαδικασίας | σπείρωμα βίδας, στήριγμα, φλάντζα (επιλέξιμο) |
| αναλογία ανάλυσης | ±1mm |
| επίπεδα προστασίας | IP65,IP67,IP68 (επιλέξιμο) |
| Αντιεκρηκτικό βαθμό | Exia II CT6 Ga,Exd II CT6 Gb (Δείτε πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
