Λεπτομέρειες:
|
Τυπική εφαρμογή: | κανάλι νερού, δεξαμενές, ποταμοί, λίμνες, κοπάδια, κ.λπ. | Υλικό κεραιών: | 316L (προαιρετικός) |
---|---|---|---|
Εύρος μέτρησης: | 30m, 80m (προαιρετικά) | Ακρίβεια: | ±3mm |
Παροχή ηλεκτρικού ρεύματος: | 24VDC (γραμμή δύο, γραμμή τέσσερις) | Θερμοκρασία διαδικασίας: | -40~+80℃ |
Πίεση διαδικασίας: | -0.1~3.0MPa | σύνδεσμος διαδικασίας: | φλάντζα, υποστήριγμα (προαιρετικό) |
Υψηλό φως: | Πομπός επιπέδου ραντάρ χωρίς επαφή 26G,SL Intelligent Radar Level Transmitter,NYRD Radar Level Meter |

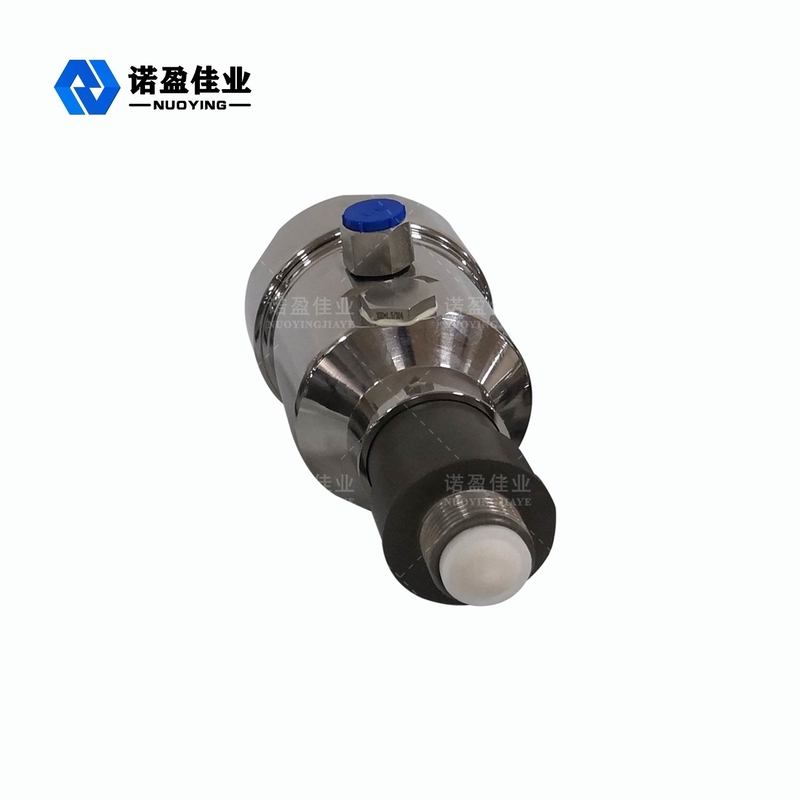

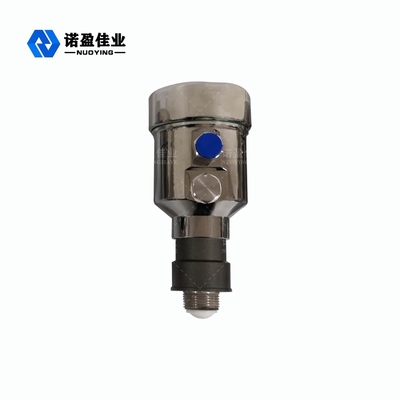

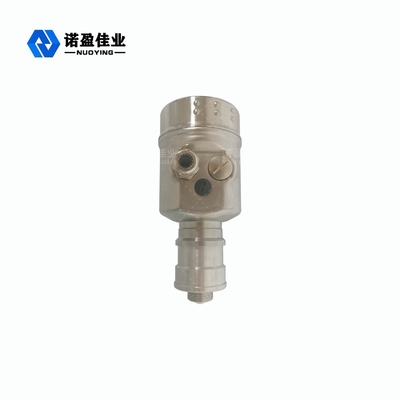

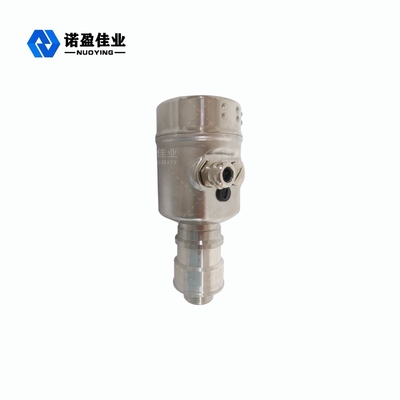

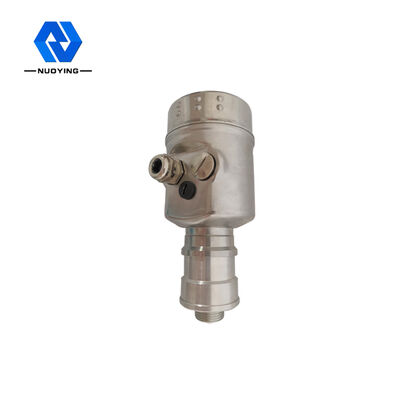

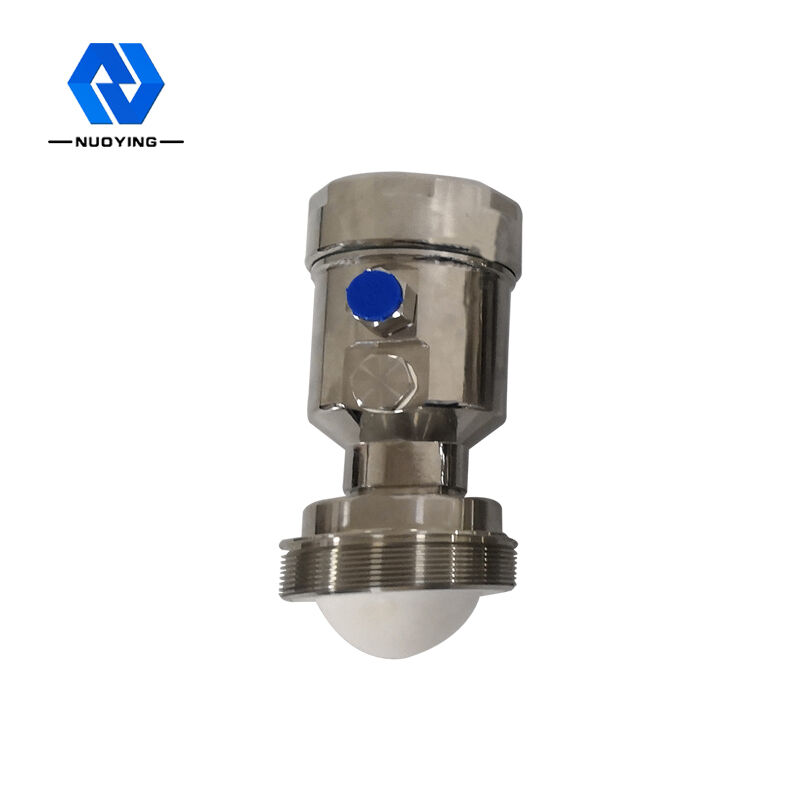

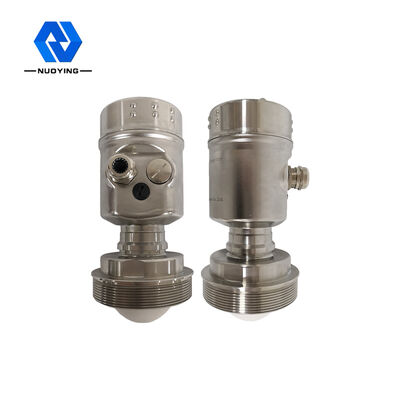

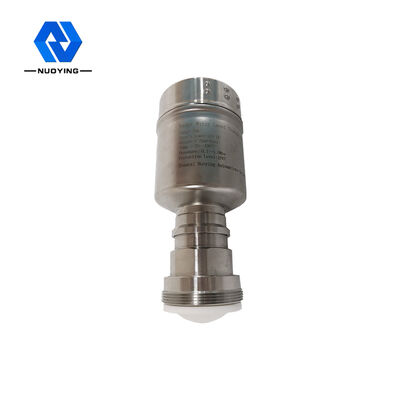

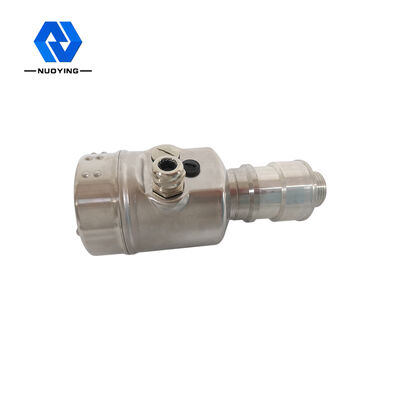

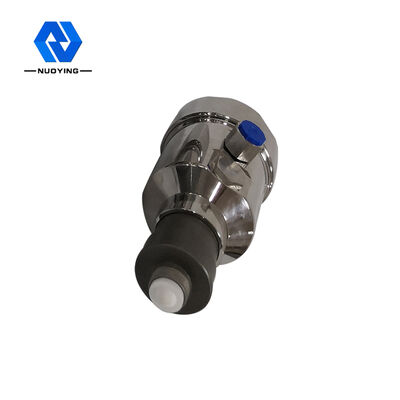

26G NYRD SL Ευφυής πομπός επιπέδου ραντάρ χωρίς επαφή με υψηλή συχνότητα
Η αρχή λειτουργίας του ευφυούς πομπού επιπέδου ραντάρ χωρίς επαφή 26G NYRD SL με υψηλή συχνότητα
Η κεραία επιπέδου ραντάρ εκπέμπει στενούς παλμούς μικροκυμάτων, οι οποίοι μεταδίδονται προς τα κάτω μέσω της κεραίας.Αφού το παλμικό κύμα αγγίξει την επιφάνεια του μετρούμενου μέσου, ανακλάται πίσω και λαμβάνεται ξανά από το σύστημα κεραίας και το σήμα μεταδίδεται στο τμήμα του ηλεκτρονικού κυκλώματος και μετατρέπεται αυτόματα σε σήμα στάθμης (επειδή η ταχύτητα διάδοσης του παλμού είναι εξαιρετικά γρήγορη , το ηλεκτρομαγνητικό κύμα φτάνει στο στόχο και αντανακλάται πίσω στον δέκτη. Ο χρόνος που χρειάζεται για να πάει μπρος-πίσω είναι σχεδόν στιγμιαίος)
Σημείο μέτρησης: επιφάνεια σφράγισης του πυθμένα ή της φλάντζας του σπειρώματος.
Σημείωση: Όταν χρησιμοποιείτε χρονισμό επιπέδου ραντάρ, βεβαιωθείτε ότι η υψηλότερη στάθμη υλικού δεν μπορεί να εισέλθει στην τυφλή περιοχή μέτρησης (η περιοχή που φαίνεται στο D στην εικόνα).
Σχεδιαστικά χαρακτηριστικά του26G NYRD SL Ευφυής πομπός επιπέδου ραντάρ χωρίς επαφή με υψηλή συχνότητα
◎ σχεδόν ανοσία στη διάβρωση και τον αφρό.Δεν επηρεάζεται από μεταβολές μέσης πυκνότητας, θερμοκρασίας και πίεσης.
◎ Μικρότερο μήκος κύματος, καλύτερη ανάκλαση σε κεκλιμένες συμπαγείς επιφάνειες.
◎ Η γωνία δέσμης είναι μικρή, η ενέργεια είναι συγκεντρωμένη, γεγονός που ενισχύει την ικανότητα ηχούς και συμβάλλει στην αποφυγή παρεμβολών αντικειμένων.
◎ Η μέτρηση της τυφλής περιοχής είναι μικρότερη, καθώς η μέτρηση της μικρής δεξαμενής θα επιτύχει επίσης καλά αποτελέσματα.
◎ Ο υψηλός λόγος σήματος προς θόρυβο, ακόμη και σε περίπτωση διακυμάνσεων, μπορεί επίσης να επιτύχει καλύτερη απόδοση.
περίπτωση διακυμάνσεων μπορεί επίσης να επιτύχει καλύτερη απόδοση.
◎ Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση στερεού και χαμηλού διηλεκτρικού σταθερού μέσου. Η υψηλή συχνότητα, είναι η καλύτερη επιλογή για τη μέτρηση στερεού και χαμηλού διηλεκτρικού σταθερού μέσου.
◎Το μέγεθος της κεραίας είναι μικρό, εύκολο στην εγκατάσταση.Ραντάρ χωρίς επαφή, χωρίς φθορά, χωρίς ρύπανση.
◎ Το περιβάλλον σοβαρής σκόνης έχει μικρή επίδραση στη λειτουργία του μετρητή στάθμης υψηλής συχνότητας.
Τεχνικές παράμετροιτου26G NYRD SL Ευφυής πομπός επιπέδου ραντάρ χωρίς επαφή με υψηλή συχνότητα
Τεχνικές παράμετροι | |
έξοδο σήματος | 4...20mA/HART/RS485/Modbus.. |
Η θερμοκρασία της διαδικασίας | -40~+260"C |
Η πίεση της διαδικασίας |
-0.1~2,0 MPa |
Η σύνδεση της διαδικασίας | φλάντζα (προαιρετικό) |
ηλεκτρική διεπαφή | M20X1,5, % ~NPT |
Βαθμός προστασίας / Βαθμός IP |
IP67 (Προαιρετικό) |
αντιεκρηκτικό βαθμό |
ExialICT6 (δείτε το πιστοποιητικό για λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
