Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Το υγρό, ατμός, δηλητηριάζει με αέρια τη μέση, στερεά επιφάνεια | Μοντέλο προϊόντος: | NH-93420 |
|---|---|---|---|
| Τύπος κεραιών: | Καλώδιο, σκληρή ράβδος, αντιδιαβρωτικό καλώδιο, αντιδιαβρωτικός τύπος ράβδων | Εύρος μέτρησης: | -200~+1600 ℃ |
| Υλικό περίπτωσης: | αργίλιο (προαιρετικό) | Ικανότητα φόρτωσης: | 0~500 Ω |
| Δύναμη ανεφοδιασμού: | 24 VDC | παραγωγή σημάτων: | 4-20 μΑ το /HART/RS485/Modbus |
| Υψηλό φως: | NT-93420 Πομπός θερμοκρασίας,Αισθητήρας πομπού θερμοκρασίας υγρού |
||
ΠrocessRκαταλληλότητα NT-93420ΤθερμοκρασίαΤδιαβιβαστήςΓρήγορη Ταχύτητα ΑντίδρασηςΓιαΥγρό Εφαρμογές
ΜοναδικόςμικρόensorΤτεχνολογία NT-93420 θερμοκρασίαΤδιαβιβαστής Χαμηλόςμινευρικότηταντοκαταβολή Λειτουργική αρχή

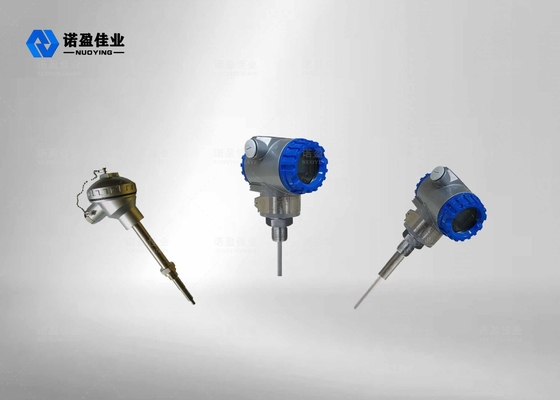

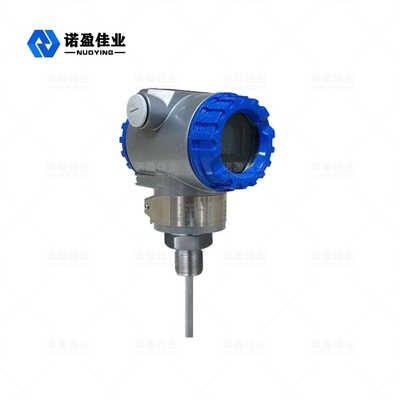

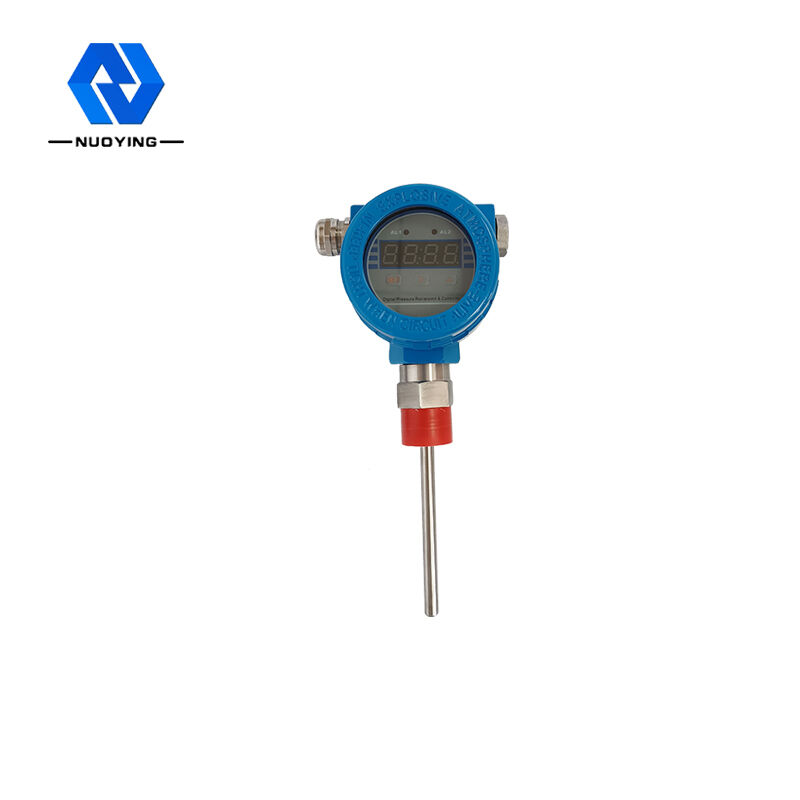

Ο πομπός θερμοκρασίας NT-93420 είναι ένα όργανο που μετατρέπει τη μεταβλητή θερμοκρασίας σε τυπικό σήμα εξόδου.Χρησιμοποιείται κυρίως για τη μέτρηση και τον έλεγχο της παραμέτρου θερμοκρασίας στη βιομηχανική διαδικασία.Αποτελείται από δύο μέρη, έναν αισθητήρα και έναν μετατροπέα σήματος.Ο αισθητήρας αποτελείται από θερμοστοιχείο ή θερμική αντίσταση.Ο μετατροπέας σήματος αποτελείται κυρίως από μονάδα μέτρησης, μονάδα επεξεργασίας σήματος και μονάδα μετατροπής.Ορισμένοι πομποί έχουν μονάδες οθόνης και μερικοί έχουν τη λειτουργία διαύλου πεδίου, που μετατρέπει φυσικά σήματα μέτρησης ή συνηθισμένα ηλεκτρικά σήματα σε τυπικά ηλεκτρικά σήματα για έξοδο με τη μορφή πρωτοκόλλων επικοινωνίας.
Ο πομπός θερμοκρασίας NT-93420 χρησιμοποιεί θερμοστοιχεία και θερμικές αντιστάσεις ως στοιχεία μέτρησης θερμοκρασίας.Τα σήματα εξόδου από τα στοιχεία μέτρησης θερμοκρασίας αποστέλλονται στη μονάδα πομπού.Μετά από φιλτράρισμα σταθεροποίησης τάσης, λειτουργική ενίσχυση, μη γραμμική διόρθωση, μετατροπή V/I, σταθερό ρεύμα, αντίστροφη προστασία και άλλη επεξεργασία κυκλώματος, μετατρέπονται σε σήματα ρεύματος 4~20mA 0-5V/0-10V που είναι γραμμικά με τη θερμοκρασία ή την έξοδο το σήμα με πρωτόκολλο RS485.
NT-93420 θερμοκρασίαΤδιαβιβαστής Χαρακτηριστικό σχεδίασης
◎Μοναδική τεχνολογία αισθητήρων για διασφάλιση μακροπρόθεσμης σταθερότητας και αξιοπιστίας της διαδικασίας:
◎Χαμηλή κατανάλωση ενέργειας και μικρό μέγεθος
◎Απλή εγκατάσταση, διαθέσιμα πολλαπλά εύρη μέτρησης θερμοκρασίας
◎Υγρό αερίου διπλής χρήσης, οποιοδήποτε μέσο συμβατό με 316L
◎Τα πολλαπλά γραμμικά αναλογικά σήματα είναι προαιρετικά
◎Γρήγορη ταχύτητα αντίδρασης, υψηλή ακρίβεια, εξαιρετική και ανθεκτική δομή, ισχυρή ικανότητα κατά των παρεμβολών
◎Αδιάβροχο, αντιεκρηκτικό, ανθεκτικό στη θερμοκρασία και αντισεισμικό
◎Ο σχεδιασμός και η κατασκευή προϊόντων πληρούν υψηλά πρότυπα ποιότητας
NT-93420 θερμοκρασίαΤδιαβιβαστήςΤεχνικόςΠαράμετρος
| Τυπική Εφαρμογή | Υγρό, ατμός, αέριο μέσο, στερεή επιφάνεια |
| Μοντέλο προϊόντος | NT-93420 |
| Τύπος κεραίας | Καλώδιο, σκληρή ράβδος, αντιδιαβρωτικό καλώδιο, τύπος αντιδιαβρωτικής ράβδου |
| Εύρος μέτρησης | -200~+1600 ℃ |
| Υλικό κελύφους | Αλουμίνιο (προαιρετικό) |
| Χωρητικότητα φορτίου | 0~500 Ω |
| Χρόνος απόκρισης | <350 mS |
| Μετατόπιση θερμοκρασίας | +0,025%/℃ |
| Μετατόπιση χρόνου | λιγότερο από ± 0,5% ετησίως |
| Σύνδεση διαδικασίας | Τοποθέτηση νήματος, φλάντζας, βραχίονα (προαιρετικό) |
| Προστατευτικό υλικό σωλήνα | 1Cr18Ni9Ti ή κεραμικός ή υψηλού αλουμινίου σωλήνας |
| Τροφοδοσία ρεύματος | 24 VDC |
| Έξοδος σήματος | Σύστημα δύο καλωδίων 4... 20mA Σύστημα τριών συρμάτων DC 1~5VDC |
| Βαθμός προστασίας | IP67 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia II BT6 Exd II BT5 6 (λεπτομέρειες στο πιστοποιητικό) |
※ Παρατηρήσεις: τα προϊόντα μπορούν να προσαρμοστούν και να σχεδιαστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις
NT-93420 θερμοκρασίαΤδιαβιβαστήςΠροϊόν Εφαρμογή
Πετρέλαιο, χημική βιομηχανία, χημικές ίνες: κλωστοϋφαντουργία, καουτσούκ, δομικά υλικά: ηλεκτρική ενέργεια, μεταλλουργία, φάρμακα, τρόφιμα και άλλα βιομηχανικά πεδία Έλεγχος διαδικασίας μέτρησης θερμοκρασίας πεδίου.
Είναι ιδιαίτερα κατάλληλο για σύστημα μέτρησης και ελέγχου υπολογιστή και μπορεί επίσης να χρησιμοποιηθεί με όργανα.Όπως μέτρηση θερμοκρασίας και έλεγχος συστήματος σωληνώσεων και εξαερισμού, υδραυλικό και πνευματικό σύστημα, σύστημα ψύξης και θέρμανσης, σύστημα παροχής νερού και ζεστού νερού, σύστημα κλιματισμού και αυτόματο σύστημα.
