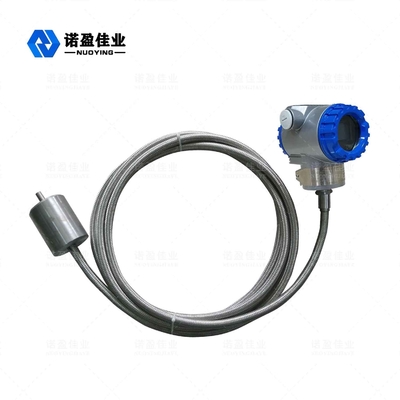

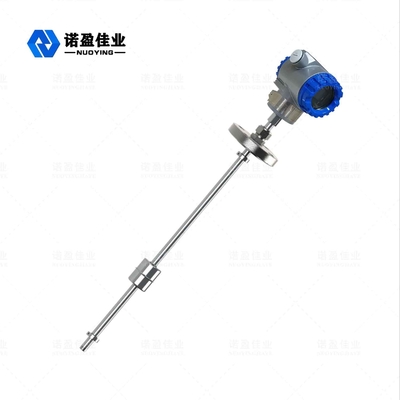

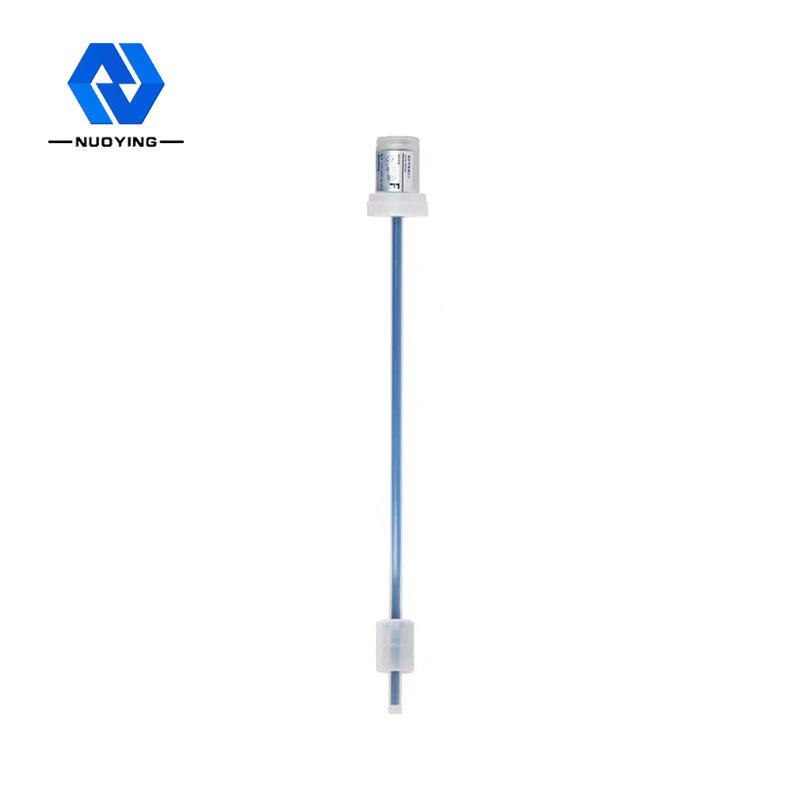

Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Υγρό | Μοντέλο προϊόντος: | NYCZ500 |
|---|---|---|---|
| Μέθοδος εγκατάστασης: | Τοπ-τοποθετημένος | Εύρος μέτρησης: | 050~5000mm (τύπος καλωδίων: 25m) |
| Ακρίβεια μέτρησης: | +0.5mm | Θερμοκρασία διαδικασίας: | - περιβαλλοντική θερμοκρασία 40~+200 ℃: - επιρροή θερμοκρασίας 40~+80 ℃: ± 0,5 ℃ |
| Πίεση διαδικασίας: | -0.1~+10.0MPa | Σύνδεση: | Νήμα, φλάντζα, υποστήριγμα (προαιρετικό) |
| Υψηλό φως: | Βιομηχανικός μαγνητοσυσταλτικός μετρητής στάθμης,επάνω τοποθετημένος μαγνητοσυσταλτικός μετρητής στάθμης υγρών |
||
Ευρύτερη ΕφαρμογήΜαγνητοσυσταλτικός μετρητής στάθμης υγρών Ισχυρή αξιοπιστίαΒιομηχανικές Εφαρμογές
Άριστη ΑσφάλειαΜαγνητοσυσταλτικός μετρητής στάθμης υγρών Εύκολος στην εγκατάσταση και τη συντήρησηΛειτουργική αρχή

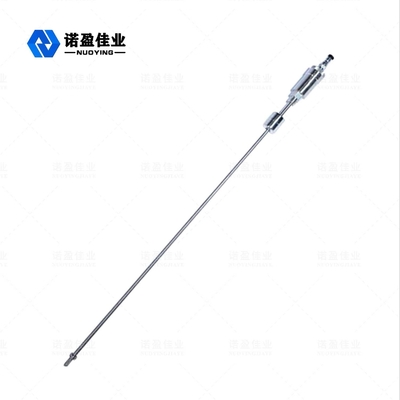

Όπως φαίνεται στην εικόνα, ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού σχηματίζεται από μια ράβδο μέτρησης, έναν ηλεκτρονικό θάλαμο και μια αιωρούμενη σφαίρα άνευ επαφής πάνω στη ράβδο μέτρησης.
Στη ράβδο μέτρησης τοποθετείται μαγνητοσυσταλτικό σύρμα (σύρμα καθοδηγούμενου κύματος).Η ράβδος μέτρησης είναι κατασκευασμένη από μη μαγνητικό σωλήνα από ανοξείδωτο χάλυβα, ο οποίος προστατεύει το καλώδιο κατευθυνόμενου κύματος.Όταν το όργανο λειτουργεί, η γεννήτρια παλμών στον ηλεκτρονικό θάλαμο εκπέμπει έναν παλμό εκκίνησης ο οποίος μεταδίδεται μέσω του καλωδίου, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο που κινείται.Όταν αυτό το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στη σφαίρα επίπλευσης, δημιουργεί ένα εφέ μαγνητοσυστολής τάνυσης, προκαλώντας το σύρμα κατευθυνόμενου κύματος να συστρέφεται και να δημιουργεί ένα μηχανικό κύμα σταθερής ταχύτητας που μεταδίδεται σε δύο κατευθύνσεις.Το μηχανικό κύμα που φτάνει στο άκρο της ράβδου μέτρησης απορροφάται από τον αποσβεστήρα.Το μηχανικό κύμα που μεταδίδεται πίσω στον ηλεκτρονικό θάλαμο ανιχνεύεται από τη συσκευή λήψης ενέργειας που είναι εγκατεστημένη στον ηλεκτρονικό θάλαμο και στη συνέχεια μετατρέπεται στον αντίστοιχο παλμό ρεύματος.Η συσκευή λήψης ενέργειας υπολογίζει τη διαφορά χρόνου μεταξύ των δύο παλμών για να δώσει μια ακριβή μέτρηση της στάθμης του υγρού.
Μαγνητοσυσταλτικός μετρητής στάθμης υγρώνΧαρακτηριστικό σχεδίασης
◎ Ευρύτερη δυνατότητα εφαρμογής, με μια ποικιλία μορφών ανιχνευτών, μορφών σύνδεσης διεργασιών και υλικών παραγωγής, τα οποία μπορούν να προσαρμοστούν.
◎ Ισχυρή αξιοπιστία: αφού το μαγνητοσυσταλτικό μετρητή στάθμης υγρού υιοθετεί την αρχή του κυματοδηγού.Ολόκληρος ο μετατροπέας περικλείεται σε σωλήνα από ανοξείδωτο χάλυβα, ο οποίος δεν έρχεται σε επαφή με το μέσο μέτρησης.Ο αισθητήρας λειτουργεί αξιόπιστα και έχει μεγάλη διάρκεια ζωής.
◎ Υψηλή ακρίβεια: επειδή το μαγνητοσυσταλτικό μετρητή στάθμης υγρού λειτουργεί με παλμό κυματοδηγού, η μετρούμενη μετατόπιση καθορίζεται με τη μέτρηση του χρόνου του παλμού έναρξης και του παλμού λήξης κατά τη διάρκεια της εργασίας, επομένως η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01% FS, η οποία είναι μια ακρίβεια που είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες.
◎ Εξαιρετική ασφάλεια: ο μαγνητοσυσταλτικός μετρητής στάθμης υγρού έχει υψηλή αντιεκρηκτική απόδοση, είναι εγγενώς ασφαλής και ασφαλής στη χρήση και είναι ιδιαίτερα κατάλληλος για τη μέτρηση χημικών πρώτων υλών και εύφλεκτων υγρών.Δεν είναι απαραίτητο να ανοίξετε το κάλυμμα της δεξαμενής κατά τη διάρκεια της μέτρησης για να αποφύγετε την ανασφάλεια της χειροκίνητης μέτρησης.
◎ Το μαγνητοσυστολικό μετρητή στάθμης είναι εύκολο να εγκατασταθεί και να συντηρηθεί: το μαγνητοσυστολικό μετρητή στάθμης εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου σωλήνα στην κορυφή της δεξαμενής, ιδιαίτερα κατάλληλο για την εγκατάσταση υπόγειων δεξαμενών αποθήκευσης και δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία και μπορεί να δεν επηρεάζει την κανονική παραγωγή κατά τη διαδικασία εγκατάστασης.
Μαγνητοσυσταλτικός μετρητής στάθμης υγρών Παράμετρος προϊόντος
| Τυπική Εφαρμογή | υγρό |
| Μοντέλο προϊόντος | NYCZ500 |
| Υλικό ράβδου ανιχνευτή | 304, 316 (προαιρετικό) |
| Εύρος μέτρησης | 0-50~5000mm (τύπος καλωδίου: 25m) |
| Ακρίβεια μέτρησης | +0,5 χλστ |
| Θερμοκρασία διεργασίας | - 40~+200 ℃ Θερμοκρασία περιβάλλοντος: - 40~+80 ℃ Επιρροή θερμοκρασίας: ± 0,5 ℃ |
| Χρόνος απόκρισης | 0,2~5 ms |
| Πίεση διεργασίας | - 0,1~+10,0MPa |
| Σύνδεση διαδικασίας | νήμα, φλάντζα, βραχίονας (προαιρετικό) |
| Ηλεκτρική διεπαφή | M20 x 1,5, G3/4'' |
| Τροφοδοσία ρεύματος | 24 VDC, 220 VAC (προαιρετικό) |
| Έξοδος σήματος | 4... 20mA/HART/RS485 |
| Εμφάνιση επί τόπου | LCD (προαιρετικό) |
| Βαθμός προστασίας | IP65 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia II CT6 (λεπτομέρειες στο πιστοποιητικό) |
Μαγνητοσυσταλτικός μετρητής στάθμης υγρώνΕφαρμογή προϊόντος
Μέτρηση και έλεγχος στάθμης υγρού σε βιομηχανικό τομέα
Έλεγχος στάθμης υγρού χημικής διεργασίας Έλεγχος στάθμης υγρού της δεξαμενής φαρμακευτικών προϊόντων
Παρακολούθηση στάθμης νερού φράγματος ελέγχου δεξαμενής τροφίμων και ποτών
Μέτρηση και έλεγχος διεπαφής λαδιού-νερού για την επεξεργασία πόσιμου νερού και λυμάτων
Άλλη μέτρηση στάθμης υγρού και έλεγχος συστήματος διαχείρισης μετρήσεων σε πρατήριο καυσίμων
