Λεπτομέρειες:
|
| Τυπική εφαρμογή: | Ειδικά για το διαβρωτικό υγρό Stronge | Μοντέλο προϊόντος: | NYCSUL-501 |
|---|---|---|---|
| Μέθοδος εγκατάστασης: | Νήμα, φλάντζα | Εύρος μέτρησης: | 6m, 20m |
| Υλικό κεραιών: | PTFE, 304, 316 | Θερμοκρασία διαδικασίας: | -184 ~ +260°C |
| Πίεση διαδικασίας: | -0.1 ~ 1.6MPa | παραγωγή σημάτων: | 4-20 μΑ το /HART/RS485/Modbus |
| Υψηλό φως: | Μετρητής στάθμης υγρού χωρητικότητας RF,μετρητής στάθμης υγρού 20 m,πομπός επιπέδου εισόδου ραδιοσυχνοτήτων φλάντζας υγρού |
||
ΥψηλόςΣταθερότητα και Αξιοπιστία Υγρό χωρητικότητας RFΜετρητής στάθμης ΓιαΔιάφορες Εφαρμογές Υγρών
Πολλαπλοί τύποι και υλικά ανιχνευτώνΜετρητής στάθμης υγρού χωρητικότητας RF Εύκολη εγκατάστασηΟδιερεύνηση της αρχής
Βασισμένο στην τεχνολογία χωρητικότητας RF.Εφαρμόστε μια ραδιοσυχνότητα στον καθετήρα, προσδιορίστε τις επιπτώσεις του περιβάλλοντος περιβάλλοντος μέσω συνεχούς ανάλυσης.Επειδή κάθε υλικό έχει τη δική του διηλεκτρική σταθερά και διαφέρουν από την αγωγιμότητα του αέρα.Όταν ο αισθητήρας έρχεται σε επαφή με το υλικό, η συνολική σύνθετη αντίσταση που ανακλάται από τη μικρή μετατόπιση χωρητικότητας αλλάζει.Επειδή ο ενεργοποιημένος καθετήρας και το τοίχωμα του δοχείου σχηματίζονται μαζί σαν πυκνωτής, ο μονωτήρας του ανιχνευτή και ο περιβάλλοντα αέρας γίνονται διηλεκτρικά υλικά.Όταν ο αέρας (η διηλεκτρική σταθερά είναι 1,0) αντικαθίσταται από άλλο υλικό (διηλεκτρική σταθερά>1,0), η αλλαγή της τιμής χωρητικότητας αλλάζει την αντίσταση.Αυτό το φαινόμενο μετράται από το κύκλωμα και στη συνέχεια συγκρίνεται με τα δεδομένα αναφοράς που καθορίζονται από τη ρύθμιση ευαισθησίας (κύκλωμα).
Επιπλέον, προσθέτοντας το κύκλωμα Driving-Shield και κύκλωμα κοπής στην τεχνολογία RF Admittance, μπορεί να πραγματοποιήσει ξεχωριστή μέτρηση της σύνθετης αντίστασης και της χωρητικότητας.Με αυτόν τον τρόπο, ο μετρητής στάθμης εισόδου RF μπορεί να αποφύγει να παραπλανηθεί με την ανάρτηση επιδράσεων υλικού κατά τη διαδικασία μέτρησης.Αυτό εξασφαλίζει την ακρίβεια μέτρησης.
Χαρακτηριστικό σχεδίασης μετρητή στάθμης υγρού χωρητικότητας RF
★ Ενσωματωμένος αρθρωτός μετατροπέας και αισθητήρας, χωρίς κινούμενα μέρη, υψηλή αξιοπιστία και ισχυρή ικανότητα κατά των παρεμβολών
★ Ευρύτερη δυνατότητα εφαρμογής, με πολλαπλές φόρμες ανιχνευτή, πολλαπλές φόρμες σύνδεσης διεργασιών και πολλαπλά υλικά κατασκευής, μπορεί επίσης να προσαρμοστεί
★ Εύκολο στην εγκατάσταση και τον εντοπισμό σφαλμάτων, βολικό στη συντήρηση.
Μετρητής στάθμης υγρού χωρητικότητας RFΤεχνική Παράμετρος
| Τυπική Εφαρμογή | Υγρό, ειδικά για ισχυρά διαβρωτικά υγρά |
| Μοντέλο προϊόντος | NYDR-3051 |

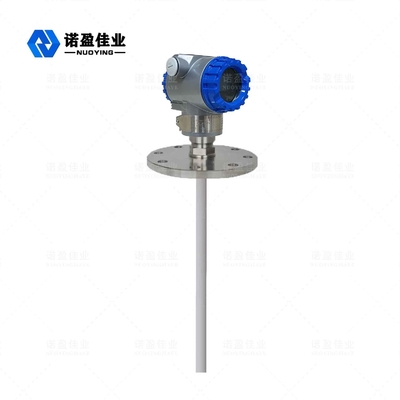

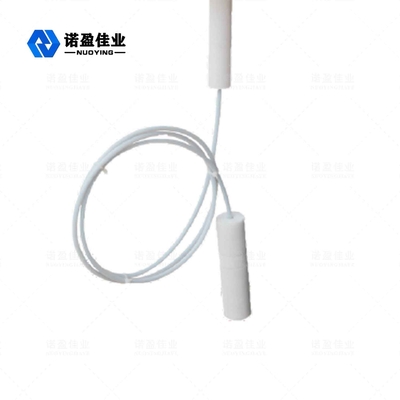

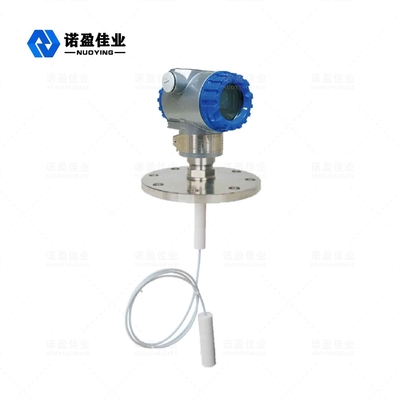

| Τύπος κεραίας | Μαλακό καλώδιο, σκληρή ράβδος. |
| Υλικό κεραίας | PTFE, 304, 316 |
| Εύρος μέτρησης | 6μ, 20μ |
| Χρονοκαθυστερηση | 0~30s συνεχής Ρυθμιζόμενο |
| Θερμοκρασία διεργασίας | -184 ~ +260°C |
| Πίεση διεργασίας | -0,1 ~ 1,6 MPa |
| Σύνδεση διαδικασίας | Κλωστή, Φλάντζα |
| Ηλεκτρική διεπαφή | M20 x 1,5,1/2" NPT |
| Τροφοδοσία ρεύματος | 24 VDC |
| Έξοδος σήματος | 4-20 mA /HART/RS485/Modbus |
| Βαθμός προστασίας | IP65, IP67, IP68 (προαιρετικό) |
| Βαθμός αντιεκρηκτικής προστασίας | Exia II CT6 Ga, Exd II CT6 Gb (λεπτομέρειες στο πιστοποιητικό) |

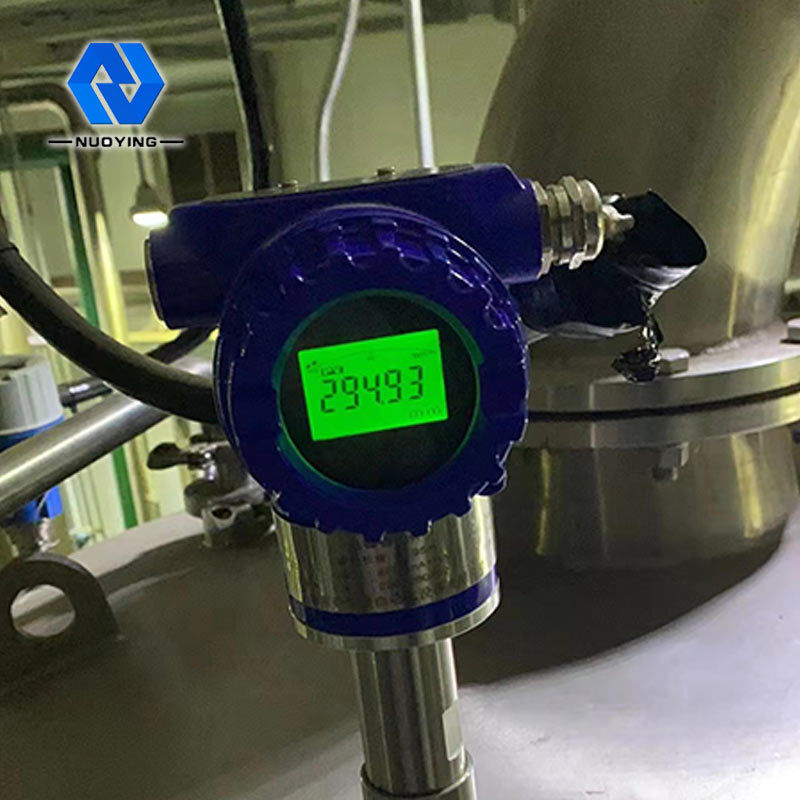

Μετρητής στάθμης υγρού χωρητικότητας RFΕφαρμογή προϊόντος
Ο χωρητικός μετρητής στάθμης μπορεί να χρησιμοποιηθεί για συνεχή μέτρηση στάθμης σχεδόν όλων των ισχυρών, αδύναμων ή μη διαβρωτικών μέσων σε ανοιχτά δοχεία ή δοχεία πίεσης.Χρησιμοποιείται ευρέως σε: Πετρέλαιο, Χημικά, Λιπάσματα, Μεταλλουργία, Φυσικό Αέριο, Εγκαταστάσεις ηλεκτροπαραγωγής, Μηχανήματα, Βιομηχανία, Φαρμακευτικό Εργοστάσιο, Επεξεργασία λυμάτων, Τρόφιμα και άλλες βιομηχανικές περιπτώσεις ανίχνευσης και ελέγχου στάθμης υγρών.
