Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Υγρό (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, προσκόλληση, υψηλής θερμοκρασίας και υψηλή πίεση) | Πρότυπο προϊόντων: | NYRD701 |
---|---|---|---|

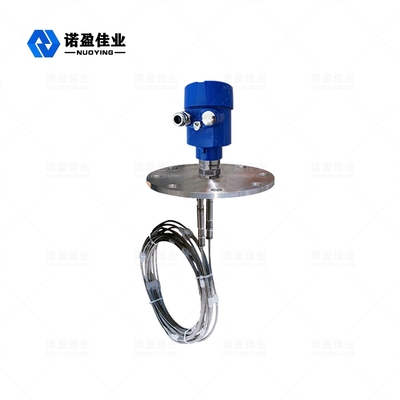

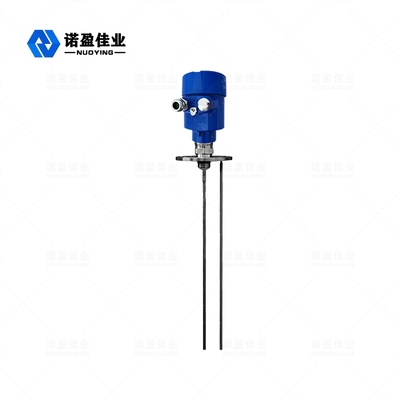

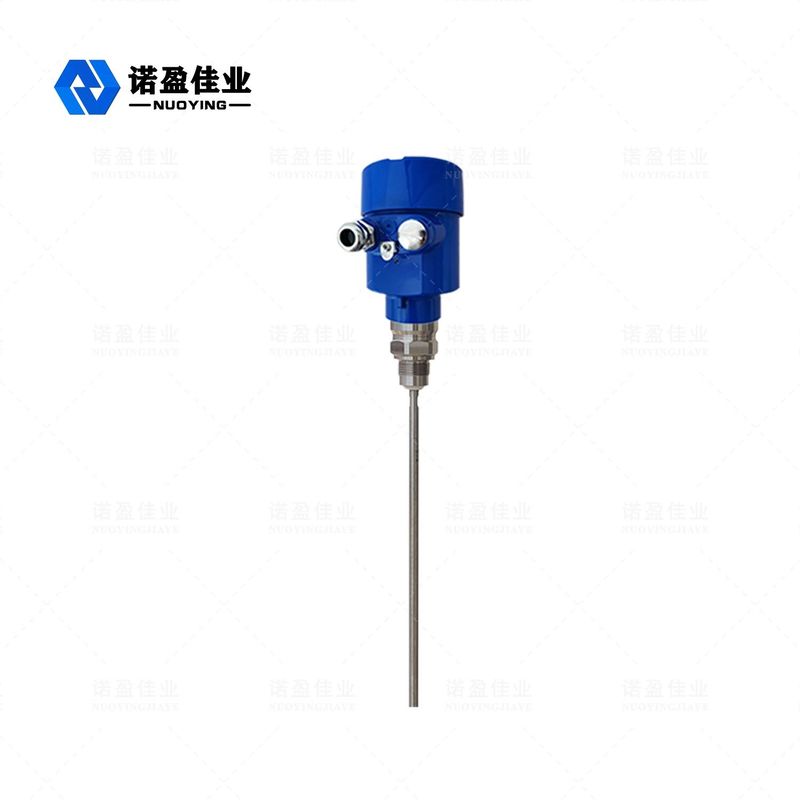

Τύπος κεραιών: | ο τύπος πόλων, διπλός τύπος καλωδίων, διπλός τύπος πόλων, καθοδήγησε το σωλήνα κυμάτων | Υλικό κεραιών: | 304, 316, PTFE |
Μέτρηση της σειράς: | 6m, 30m | Θερμοκρασία διαδικασίας: | - 40~+130 ℃, - 40~+250 ℃, - 40~+500℃ (που προσαρμόζεται) |
Πίεση διαδικασίας: | - 0.1~2.0MPa, - 0.1~4.0MPa (που προσαρμόζεται) | Ακρίβεια μέτρησης: | 0.05%~0.1% F.S |
Υψηλό φως: | Μέση συσκευή αποστολής σημάτων επιπέδων Gwr τύπων επαφών,NYRD701 μετρητής επιπέδων ραντάρ,Συσκευή αποστολής σημάτων επιπέδων ραντάρ διηλεκτρικής σταθεράς |

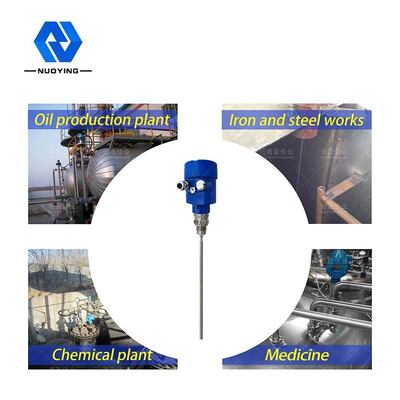

Υψηλός καθοδηγημένος ακρίβεια κυμάτων ραντάρ επιπέδων τύπος επαφής μετρητών μέσος κατάλληλος για τη διηλεκτρική σταθερά
Λειτουργούσα αρχή μετρητών επιπέδων ραντάρ υψηλής θερμοκρασίας και υψηλών καθοδηγημένη αντίσταση κυμάτων
Ο σφυγμός μικροκυμάτων υψηλής συχνότητας που στέλνεται από το καθοδηγημένο ραντάρ κυμάτων διαβιβάζει κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα). Όταν το κύμα αντιμετωπίζει το μετρημένο μέσο, λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, μερικοί από το σφυγμό κυμάτων θα απεικονιστούν αμέσως πίσω στη συσκευή αποστολής σημάτων. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.
εισαγωγή
Το καθοδηγημένο ραντάρ κυμάτων είναι μια όργανο μέτρησης βασισμένη στην αρχή του χρονικού ταξιδιού. Τα τρεξίματα κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος μπορούν να μετατραπούν σε ένα σήμα επιπέδων μέσω των ηλεκτρονικών συστατικών. Ο έλεγχος στέλνει τον υψηλής συχνότητας σφυγμό και διαδίδει κατά μήκος του ελέγχου καλωδίων ή ράβδων. Όταν ο σφυγμός συναντά την υλική επιφάνεια, απεικονίζεται πίσω και παραλαμβάνεται από το δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται στο υλικό σήμα επιπέδων.
Το απεικονισμένο σήμα σφυγμού διαβιβάζεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του ελέγχου καλωδίων ή ράβδων, και ο μικροεπεξεργαστής επεξεργάζεται το σήμα για να προσδιορίσει την ηχώ που παράγεται από το σφυγμό μικροκυμάτων στην υλική επιφάνεια. Η σωστή αναγνώριση σημάτων ηχούς ολοκληρώνεται από το λογισμικό σφυγμού. Η απόσταση Δ από την υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ του σφυγμού.
παραγωγή
Σύνολο με την εισαγωγή του κενού ύψους Ε δεξαμενών (= στο σημείο μηδέν), του πλήρους ύψους Φ δεξαμενών (σειρά =full) και μερικών παραμέτρων εφαρμογής. Οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί στην παραγωγή 4-20mA.
Καθοδηγημένο χαρακτηριστικό γνώρισμα προϊόντων μετρητών επιπέδων ραντάρ κυμάτων
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς. Με τη μέτρηση επαφών, η ακρίβεια μέτρησης είναι υψηλή και η μέτρηση είναι ακριβέστερη. Συγχρόνως, το καθοδηγημένο ραντάρ κυμάτων αντιστέκεται στην προσκόλληση και δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέσες θερμοκρασία και η προσκόλληση.
Ποικίλοι τρόποι σύνδεσης διαδικασίας και τύποι τμημάτων ανίχνευσης κάνουν το καθοδηγημένο επίπεδο ραντάρ κυμάτων 70X σειρά να μετρήσει κατάλληλο για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές. Παραδείγματος χάριν: Υψηλής θερμοκρασίας, υψηλή πίεση και χαμηλά μέσα διηλεκτρικής σταθεράς.
Υιοθετεί τον τρόπο εργασίας σφυγμού, με εξαιρετικά - χαμηλή δύναμη εκπομπής, και μπορεί να εγκατασταθεί στο διάφορο μέταλλο και τα μη μεταλλικά εμπορευματοκιβώτια, χωρίς ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
Καθοδηγημένη παράμετρος προϊόντων μετρητών επιπέδων ραντάρ κυμάτων
Χαρακτηριστική εφαρμογή |
Υγρό (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, υψηλής θερμοκρασίας και υψηλή πίεση, ενσωματωμένη θέρμανσης σπείρα προσκόλλησης, σκάλα, επιπλέον πιάτο και άλλες σύνθετες περιπτώσεις) σκόνη (τέφρα μυγών, σκόνη ασβεστόλιθων, σκόνη τσιμέντου, σκυρόδεμα και άλλα μέσα) Στερεό (μικρά μόρια, σιτάρι, μικρές πέτρες, άμμος, κ.λπ.) |
Πρότυπο προϊόντων |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Τύπος κεραιών |
ο τύπος πόλων, διπλός τύπος καλωδίων, διπλός τύπος πόλων, καθοδήγησε το σωλήνα κυμάτων |
Υλικό κεραιών |
304, 316, PTFE |
Δειγματοληψία ηχούς |
55 φορές ανά δευτερόλεπτο |
Μέτρηση της σειράς |
6m, 30m |
Μέτρηση της ακρίβειας |
0.05%~0.1% Φ. S |
Θερμοκρασία διαδικασίας |
-40~+130 ℃, - 40~+250 ℃, - 40~+500℃ |
Διαδικασία Presure |
-0.1~2.0MPa, - 0.1~4.0MPa |
Σύνδεση διαδικασίας |
νήμα, υποστήριγμα, φλάντζα, υγειονομικός σφιγκτήρας (προαιρετικός) |
Ηλεκτρική διεπαφή |
M20 Χ 1,5, 1/2 " NPT |
Δύναμη ανεφοδιασμού |
24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
Παραγωγή σημάτων |
4-20 μΑ το /HART/RS485/Modbus.. |
Βαθμός προστασίας |
IP67, IP68 (προαιρετικό) |
Explosionproof βαθμός |
Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (λεπτομέρειες στο πιστοποιητικό) |
Καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων
