Λεπτομέρειες:
|
| Εφαρμογή: | υγρά, σκόνη, στερεά | Στοιχείο αριθ.: | NYRD808 |
|---|---|---|---|
| Μορφή κεραιών: | Τύπος φραγμών, τύπος πτώσης νερού | Υλικό κεραιών: | PTFE、 304、 316 |
| Μέτρηση της σειράς: | 35m, 40m, 80m | Ακρίβεια της μέτρησης: | 0.05%~0.1%F.S |
| Υψηλό φως: | μετρητής επιπέδων ραντάρ 70m,24V συσκευή αποστολής σημάτων επιπέδων ραντάρ παροχής ηλεκτρικού ρεύματος,Στερεά συσκευή αποστολής σημάτων επιπέδων τύπων ραντάρ φλαντζών |
||
Συσκευή αποστολής σημάτων επιπέδων ραντάρ αρσενικών ελαφιών μετρητών επιπέδων ραντάρ δοχείων σιταριού ραντάρ αισθητήρων επιπέδων τσιμέντου
Περιγραφή

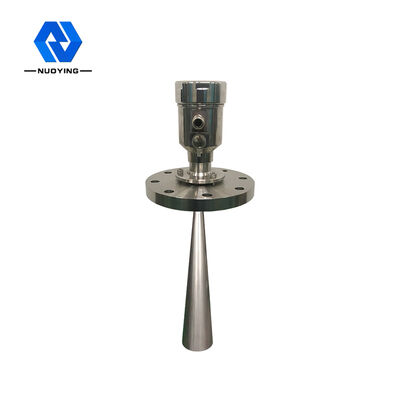

Αυτή η σειρά υιοθετημένου 26G ραντάρ αισθητήρα ραντάρ υψηλής συχνότητας επιπέδων μετρητής, η μέγιστη σειρά μέτρησης μπορεί να φθάσει σε μέχρι 70 μέτρα. Η κεραία είναι βελτιστοποιημένη περαιτέρω επεξεργασία,
οι νέοι γρήγοροι μικροεπεξεργαστές έχουν την υψηλότερη ταχύτητα και η αποδοτικότητα μπορεί να είναι γίνοντη ανάλυση σημάτων, η ενοργάνωση μπορεί να χρησιμοποιηθεί για τον αντιδραστήρα, το στερεό σιλό και το πολύ σύνθετο περιβάλλον μέτρησης.
Προδιαγραφή
| 70 σειράς ραντάρ επιπέδων υιοθετημένων μετρητής 26G υψηλής συχνότητας μέτρα αισθητήρων ραντάρ | |
| Εφαρμογή | Στερεό υλικό, ισχυρή σκόνη |
| Μέτρηση της σειράς | 70 μέτρα |
| Σύνδεση διαδικασίας | Καθολική φλάντζα |
| Μέση θερμοκρασία | -40℃ ~ +250℃ |
| Πίεση διαδικασίας | -0.1 ~ 0,1 MPA |
| Ακρίβεια | ± 15mm |
| Βαθμός προστασίας | IP67 |
| Φάσμα συχνότητας | 26GHz |
| Παραγωγή σημάτων | 4~20mA/Hart (Two-wire/τέσσερα) RS485/Modbus |
| Explosionproof βαθμός | Exia ΙΙ Γ T6 GA |
Αρχή
Ο σφυγμός μικροκυμάτων κεραιών συσκευών αποστολής σημάτων επιπέδων ραντάρ είναι στενός, η προς τα κάτω κεραία μετάδοσης. Η έκθεση μικροκυμάτων στη μέση επιφάνεια απεικονίζεται πίσω πάλι από το σύστημα κεραιών λαμβάνει, στέλνει το σήμα στο ηλεκτρονικό κύκλωμα που μετατρέπεται αυτόματα στα σήματα επιπέδων (επειδή η ταχύτητα διάδοσης μικροκυμάτων, ηλεκτρομαγνητικό κύμα για να φθάσει στο στόχο και απεικονισμένη πίσω στο δέκτη είναι αυτή τη φορά σχεδόν στιγμιαία).
Μέτρηση στοιχείων: Κατώτατο σημείο νημάτων βιδών ή η επιφάνεια σφράγισης της φλάντζας.
Σημείωση: Σιγουρευτείτε το μετρητή επιπέδων ραντάρ που το πιό υψηλό επίπεδο δεν μπορεί να εισαγάγει τη μέτρηση τυφλή
περιοχή (σχήμα Δ που παρουσιάζεται κατωτέρω).

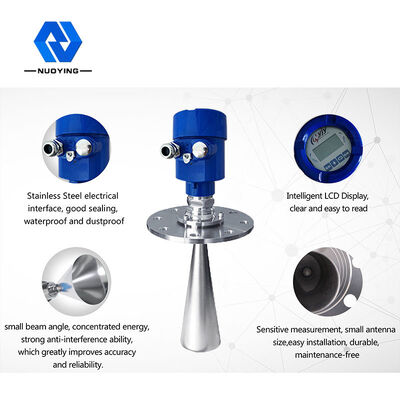

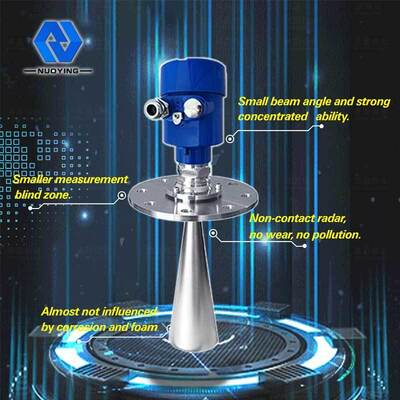

Χαρακτηριστικά γνωρίσματα
Μικρό μέγεθος κεραιών Ø, εύκολο να εγκαταστήσει Ραντάρ μη-επαφών, καμία ένδυση, καμία ρύπανση.
Ø σχεδόν καμία διάβρωση, επίδραση φυσαλίδων σχεδόν επηρεασθείσα από το υδρατμό στην ατμόσφαιρα, η θερμοκρασία και η πίεση αλλάζουν.
Το σοβαρό περιβάλλον σκόνης Ø στην υψηλού επιπέδου εργασία μετρητών έχει το ελάχιστο αποτέλεσμα.
Το πιό σύντομο μήκος κύματος Ø Α, η αντανάκλαση της στερεάς κλίσης επιφάνειας είναι καλύτερο.
Η γωνία ακτίνων Ø είναι μικρή, η ενέργεια συγκεντρώνεται, μπορεί να ενισχύσει τη δυνατότητα της ηχούς και να αποφύγει την παρέμβαση.
Το Ø η μετρώντας σειρά είναι μικρότερο, γιατί μια μέτρηση θα παραγάγει τα καλά αποτελέσματα.
Η υψηλή σήματος προς θόρυβο αναλογία Ø, το κράτος διακύμανσης επιπέδων μπορεί να λάβει την καλύτερη απόδοση.
Υψηλή συχνότητα Ø, μέτρηση της στερεάς και χαμηλής διηλεκτρικής σταθεράς της καλύτερης επιλογής.
Οι απαιτήσεις εγκατάστασης
Εγκαθίσταται στη διάμετρο του 1/4 ή του 1/6. Σημείωση: η απόσταση μεταξύ της ελάχιστης απόστασης τοίχων δεξαμενών πρέπει να είναι δεξαμενή υψηλό 1/10.
Σημείωση: 1. στοιχείο
2.The κέντρο εμπορευματοκιβωτίων ή άξονας της συμμετρίας
Το τοπ κωνικό επίπεδο δεξαμενών, μπορεί να εγκατασταθεί
η κορυφή της δεξαμενής είναι ενδιάμεση, μπορεί να εγγυηθεί τη μέτρηση στο κωνικό κατώτατο σημείο.
Μια κεραία τροφών στην κάθετη επιφάνεια ευθυγράμμισης. Εάν η επιφάνεια είναι τραχιά, η γωνία σωρών πρέπει να χρησιμοποιηθεί για να ρυθμίσει τη γωνία της καρδάνειας φλάντζας της κεραίας στην επιφάνεια ευθυγράμμισης.
(Λόγω της στερεάς επιφάνειας η κλίση θα προκαλέσει τη μείωση ηχούς, ακόμη και την απώλεια σήματος.)
Η κωνική δεξαμενή Ø δεν μπορεί να εγκατασταθεί επάνω από το λιμένα τροφών.
Σημείωση: η υπαίθρια εγκατάσταση πρέπει να υιοθετήσει sunshade.
1. Διορθώστε
2. Αδιάβροχα μέτρα λάθους
Το Ø το όργανο δεν μπορεί να εγκατασταθεί στο σχηματισμένο αψίδα ή καλυμμένο δια θόλου μεσάζοντα στεγών. Εκτός από τα προϊόντα η έμμεση ηχώ επηρεάζεται επίσης από τις ηχώ. Η πολλαπλάσια ηχώ μπορεί να είναι μεγαλύτερη από την πραγματική αξία της ηχούς σημάτων, επειδή μέσω της κορυφής μπορεί να συγκεντρώσει την πολλαπλάσια ηχώ. Έτσι δεν μπορεί να εγκατασταθεί σε μια κεντρική θέση.
1. Διορθώστε
2. Λάθος
Ø υπάρχουν εμπόδια έχοντας επιπτώσεις αναγκαίο στο μέτρηση πιάτο αντανάκλασης.
1. Διορθώστε
2. Λάθος
Η ηλεκτρική σύνδεση
Η τάση παροχής ηλεκτρικού ρεύματος:
(4~20) mA/HART (σύστημα δύο καλωδίων)
Η παροχή ηλεκτρικού ρεύματος και το σήμα ρευμάτων παραγωγής
διανομή ενός καλωδίου ασπίδων δύο πυρήνων. Η σειρά τάσης ανεφοδιασμού βλέπει τα τεχνικά στοιχεία. Για τον ασφαλή αφ' εαυτού τύπο πρέπει να είναι ένα εμπόδιο ασφάλειας μεταξύ της παροχής ηλεκτρικού ρεύματος και του οργάνου.
(4~20) mA/HART (τετρασύρματο σύστημα)
Χωριστή παροχή ηλεκτρικού ρεύματος και το τρέχον σήμα,
αντίστοιχα χρησιμοποιώντας ένα καλώδιο τροφοδοσίας. Η σειρά τάσης ανεφοδιασμού βλέπει τα τεχνικά στοιχεία.
RS485/Modbus
Η παροχή ηλεκτρικού ρεύματος και η γραμμή σημάτων Modbus χωριστή drespectively χρησιμοποιώντας ένα προστατευμένο καλώδιο, η σειρά τάσης παροχής ηλεκτρικού ρεύματος βλέπουν τα τεχνικά στοιχεία.
FAQ
Q: Πόσο καιρό θα απαντήσετε εγώ;
Α: Θα σας έρθουμε σε επαφή με το συντομότερο δυνατό αλλά μέσα σε 12 ώρες
Q: Μπορώ να πάρω μερικά δείγματα;
Α: Ναι, η διαταγή δειγμάτων είναι διαθέσιμη για τον ποιοτικό έλεγχο και τη δοκιμή αγοράς. Αλλά πρέπει να πληρώσετε το σαφές κόστος.
Q: Πόσο σύντομα μπορείτε να τακτοποιήσετε την παραγωγή σας;
Α: Μιά φορά παίρνοντας την επιβεβαίωση προϊόντων σας και λαμβάνοντας την προκαταβολή πληρωμής, η παραγωγή θα αρχίσει αμέσως.
Q: Τι είναι χρόνος παράδοσης;
Α: Διαρκεί συνήθως περίπου 3-5 εργάσιμες ημέρες για τη μικρή διαταγή και 10-15 ημέρες για τη μεγάλη διαταγή.
Q: Πώς ελέγχετε την ποιότητά σας;
Α: Τρία βήματα επιθεώρησης (αρχικού, της παραγωγής, και των τελειωμένων αγαθών) + καλή υπηρεσία εξουσιοδότησης (1 έτος ελεύθερος να αλλάξει ένα νέο χωρίς οποιουσδήποτε ανθρώπινους παράγοντες ζημίας).
Q: Ποια πιστοποιητικά έχετε;
Α: ISO9000, CE, explosionproof πιστοποίηση, RoHs έτοιμο. Και πριν από το delievry των αγαθών, η πιστοποίηση επιθεώρησης ποιότητας και ασφάλειας που εκδίδεται από τα τρίτα μέρη μπορεί επίσης να προσφερθεί.
Q: Θα μπορούσα να επισκεφτώ το εργοστάσιό σας;
Α: Πολύ υποδοχή! Μύγα στο αεροδρόμιο Xian Yang. Ήταν μια μεγάλη ευχαρίστηση για μας.
Q: Ποιοι είναι οι όροι εξουσιοδότησής σας;
Α: Προσφέρουμε 12 μήνες εξουσιοδότησης χρονικούς.
Q: μπορείτε να παρέχετε το cOem & την προσαρμοσμένη υπηρεσία;
Α: Ναι, ο cOem και ο ODM είναι και οι δύο διαθέσιμοι, έχουμε το επαγγελματικό τμήμα Ε&Α που μπορεί να παρέχει τις επαγγελματικές λύσεις για σας.
Συσκευασία & ναυτιλία
Τεχνική παράμετρος
| Εφαρμογή | Όλα είδος υγρών (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, ανακάτωμα, ατμός, κρυστάλλωση, συμπύκνωση, πηλός, υψηλής θερμοκρασίας και υψηλή πίεση, κ.λπ.) |
| Όλα τα είδη σκόνης (ισχυρή σκόνη, επιπλέουσα σκόνη, σκόνη τσιμέντου, σκόνη ασβέστη, τέφρα μυγών, κρυστάλλωση και άλλες περιπτώσεις) | |
| Διάφορα στερεά (σιτάρι, μικρές πέτρες, σιδηρομετάλλευμα, άνθρακας, κ.λπ.) | |
| Αριθμός στοιχείων | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Μορφή κεραιών | Τύπος φραγμών, τύπος πτώσης νερού, τύπος πιάτων, τύπος κέρατων, τύπος επιφάνειας, τύπος φακών |
| Το υλικό κεραιών | PTFE, 304.316, PP, PFA |
| Μέτρηση της σειράς | 10m, 20m, 30m, 35m, 40m, 80m |
| Ακρίβεια της μέτρησης | 0.05%~0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC (καλώδιο δύο, τετρασύρματο), 220VAC |
| Παραγωγή σημάτων | 4-20mA/HART/RS485/Modbus… |
| Η θερμοκρασία διαδικασίας | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Πίεση διαδικασίας | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Σύνδεση διαδικασίας | Νήμα, υποστήριγμα, φλάντζα, σφιγκτήρας υγείας (προαιρετικός) |
| Ηλεκτρική διεπαφή | M20x1.5, 1/2» NPT |
| Βαθμός προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
| Explosionproof βαθμός | ExiaIICT6 GA, ExdIICT6 ΜΒ (όπως φαίνεται στο πιστοποιητικό) |
