Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | υγρή μέτρηση επιπέδων | Πρότυπο προϊόντων: | NYUHZ |
---|---|---|---|
Μορφή εγκατάστασης: | Η πλευρά τοποθέτησε, κορυφή που τοποθετήθηκε | κύριο υλικό: | 304、 316 |
Μέτρηση της σειράς: | 0~6m | Μέτρηση της ακρίβειας: | ±3mm、 ±5mm、 ±10mm、 ±20mm (προαιρετικό) |
Μέση πυκνότητα: | ≥0.425g/cm ³ | Διαφορά πυκνότητας: | ≥0.1g/cm ³ |
Υψηλό φως: | Μέτρηση της μαγνητικής συσκευής αποστολής σημάτων επιπέδων χτυπημάτων δεξαμενών,Αντιδιαβρωτικός μαγνητικός ισόπεδος μετρητής χτυπημάτων,Υγρός μαγνητικός μετρητής μετρητών |

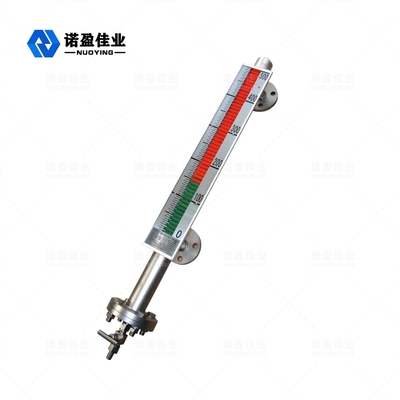

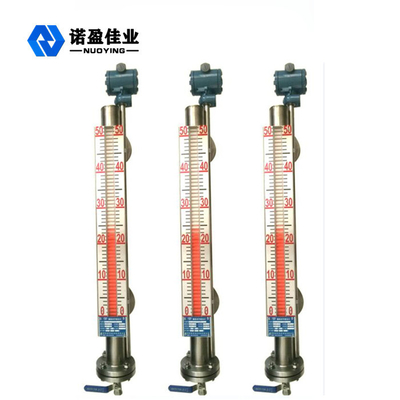

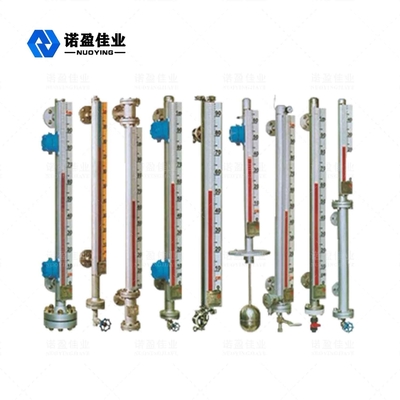

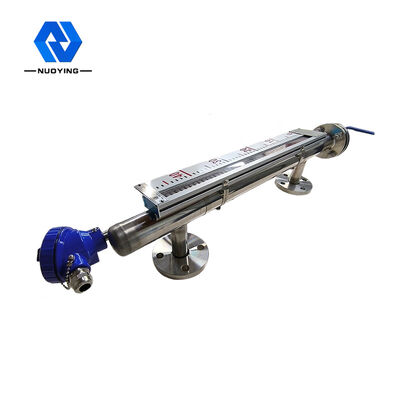

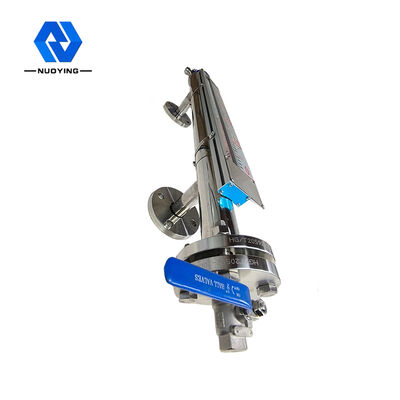

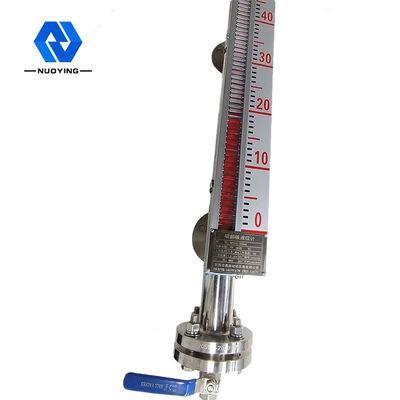

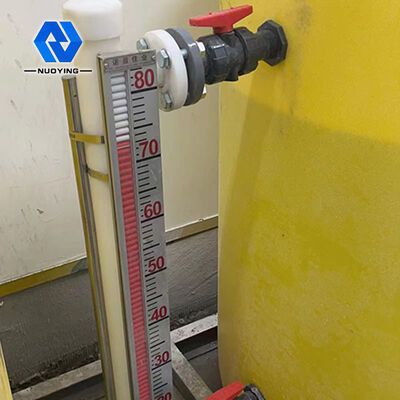

Μέτρηση του μαγνητικού μετρητή επιπέδων χτυπημάτων δεξαμενών για τις υγρές αντιδιαβρωτικές περιπτώσεις
Αρχή εργασίας
Ο μαγνητικός ισόπεδος μετρητής μπορεί να χρησιμοποιηθεί για όλα τα είδη πύργου, δεξαμενής, δεξαμενής, σφαιρικού εμπορευματοκιβωτίου και λέβητα και άλλης ανίχνευσης μέσου επιπέδου εξοπλισμού. Ο μαγνητικός ισόπεδος μετρητής μπορεί να επιτύχει την υψηλή σφράγιση, την πρόληψη διαρροής και κατάλληλος για υψηλής θερμοκρασίας, υψηλή πίεση, αντιδιαβρωτικές περιπτώσεις.
Ο μαγνητικός ισόπεδος μετρητής έχει μια κοιλότητα για να προσαρμόσει την επιπλέουσα σφαίρα (αποκαλούμενη το μετρώντας σωλήνα ή κύριο σωλήνα), η οποία αποτελείται από έναν συνδετήρα με το εμπορευματοκιβώτιο μέσω μιας φλάντζας ή άλλης κατάλληλης σύνδεσης. Σύμφωνα με την αρχή του συνδετήρα, με την αλλαγή του υγρού επιπέδου στο εμπορευματοκιβώτιο, η σελίδα στην κοιλότητα και το υγρό επίπεδο στο εμπορευματοκιβώτιο είναι του ίδιου ύψους, έτσι οδηγεί την επιπλέουσα σφαίρα στην κοιλότητα που κινείται πάνω-κάτω, και τις ανόδους και πέφτει με το υγρό επίπεδο στο εμπορευματοκιβώτιο. Αυτή τη στιγμή, δεν μπορούμε να δούμε το υγρό επίπεδο, έτσι μια μαγνητική επίδειξη στηλών κτυπήματος εγκαθίσταται έξω από την κοιλότητα.
Η επιπλέουσα σφαίρα στο υγρό και ήταν μέρος του εγκατεστημένου σύνορα μόνιμου χάλυβα μαγνητών, όταν ανυψώνει η μετρημένη υγρή διακύμανση επιπέδων του εμπορευματοκιβωτίου, σωλήνας της μαγνητικής οντολογίας ισόπεδων μετρητών επιπλεόντων σωμάτων, επιπλέον σώμα στους μόνιμους μαγνήτες από τη μαγνητική σύζευξη σε έναν μαγνητικό δείκτη στηλών, στροφή 180 στηλών οδηγός ° κόκκινος, άσπρος, όταν αυξάνεται το υγρό επίπεδο, διπλή στήλη από άσπρο στο κόκκινο, όταν οι υγρές πτώσεις επιπέδων, οι αλλαγές στηλών από κόκκινο στο λευκό, και την κόκκινη και άσπρη σύνδεση του δείκτη είναι το πραγματικό ύψος του υγρού επιπέδου μέσα στο εμπορευματοκιβώτιο, ώστε να επιτευχθεί μια καθαρή ένδειξη του υγρού επιπέδου.
1.Vent βούλωμα
2.Measuring σωλήνας
3.Magnetic επίδειξη κτυπήματος
4.Magnetic στήλη κτυπήματος
5.Float
σφιγκτήρας 6.Fixed
7.Signage
8.Drain βαλβίδα
9.Sewage σωλήνας
10.Connection φλάντζα
Χαρακτηριστικό σχεδιασμού
◎Απλή δομή, στερεά και αξιόπιστη, σταθερή λειτουργία.
◎Η κλίμακα επίδειξης τομέων είναι σαφής και ευδιάκριτη και εύκολο να διαβαστεί.
◎Μπορέστε να μετρήσετε και να δείξετε το επίπεδο υγρού με τη διαβρωτική, εύφλεκτη, τοξική, υψηλής θερμοκρασίας, ρύπανση ανακατώματος.
◎Οι διάφορες μορφές εγκαταστάσεων και οι διάφορες μορφές σύνδεσης μπορούν να επιλεχτούν.
◎Η σχεδιασμένη σειρά πίεσης είναι πλήρες κενό σε 10MPa.
◎Σειρά θερμοκρασίας σχεδίου -160~+450℃.
◎Μπορεί να σχεδιαστεί ειδικά για την ειδικές πίεση και τη θερμοκρασία.
Τεχνική παράμετρος
Χαρακτηριστική εφαρμογή | Υγρή μέτρηση επιπέδων |
Πρότυπο προϊόντων | NYUHZ |
Μορφή εγκατάστασης | Η πλευρά τοποθέτησε, κορυφή που τοποθετήθηκε |
Κύριο υλικό | 304.316 |
Μέτρηση της σειράς | 0~6m |
Μέτρηση της ακρίβειας | ±3mm, ±5mm, ±10mm, ±20mm (προαιρετικό) |
Μέση πυκνότητα | ≥0.425g/cm ³ |
Διαφορά πυκνότητας | ≥0.1g/cm ³ |
Μέσο ιξώδες | ≤0.4Pa.S |
Παραγωγή ελέγχου | 220VAC, 1A |
Διαβιβάστε την παραγωγή | 4… 20mA (παροχή ηλεκτρικού ρεύματος 24VDC) |
Θερμοκρασία διαδικασίας | -50~+350℃ |
Πίεση διαδικασίας | -0.1~+16MPa |
Σύνδεση διαδικασίας | Φλάντζα (προαιρετική) |
Ψήφισμα | 士 Ι χιλ. |
Κατηγορία προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
Explosionproof βαθμός | ExiaCT6GaⅡ, Exd Ⅱ CT6Gb (δείτε το πιστοποιητικό) |
* Παρατηρήσεις: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις σας!
Για περισσότερες λεπτομέρειες προϊόντων, παρακαλώ με ελάτε σε επαφή με! Ευχαριστήστε you~
