Λεπτομέρειες:
|
Εφαρμογές: | υγρό, μέτρηση διεπαφών | Πρότυπο προϊόντων: | NYCZ500 |
---|---|---|---|
Μορφή κεραιών: | Τύπος γραμμών, τύπος ράβδων | Υλικό κεραιών: | 304, 316 |
Μέτρηση της σειράς: | 050~5000mm (τύπος καλωδίων: 25 μέτρα) | ακρίβεια μέτρησης: | ±0.5mm |
Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | ||
Υψηλό φως: | 20mA χημικός Magnetostrictive ισόπεδος μετρητής υλικών,Magnetostrictive ισόπεδος μετρητής 5000mm,Magnetostrictive υγρός ισόπεδος μετρητής τύπων γραμμών |
Ασφάλεια για τη χημική ακρίβεια ±0.5mm ισόπεδων μετρητών υλικών Magnetostrictive υγρή
Αρχή εργασίας

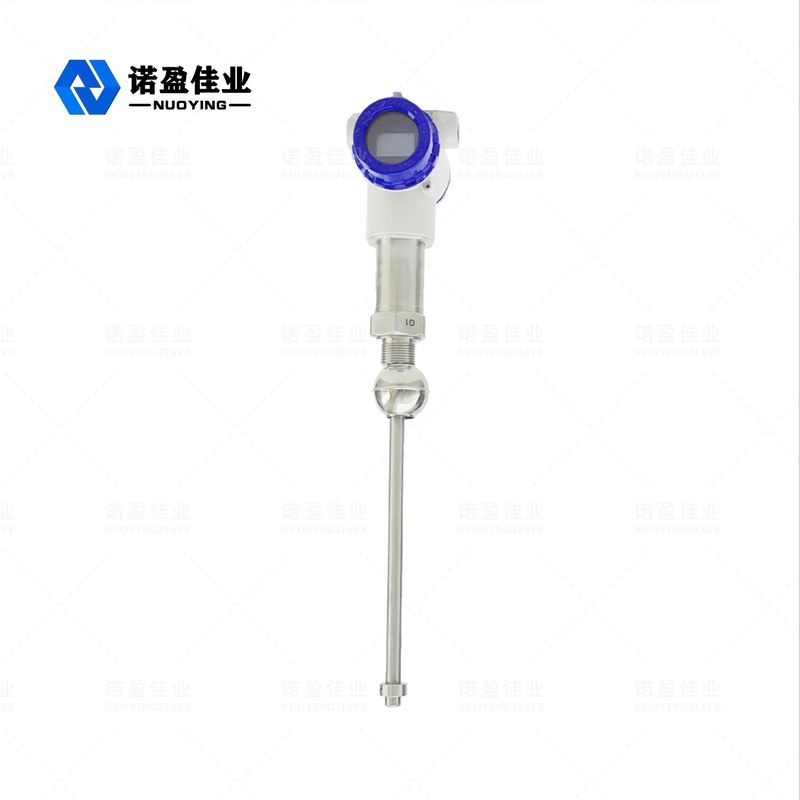

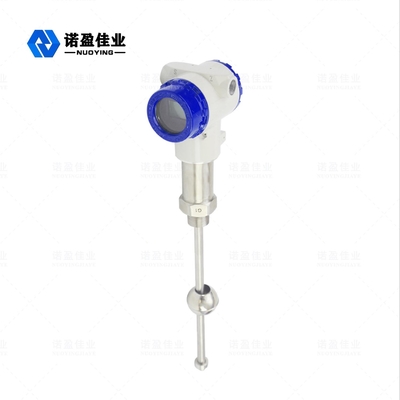

Η αρχή εργασίας του magnetostrictive ισόπεδου μετρητή παρουσιάζεται στον αριθμό. Τα προϊόντα αποτελούνται κυρίως από τη μέτρηση της ράβδου, της ηλεκτρονικής αποθήκης εμπορευμάτων και της επιπλέουσας σφαίρας μη-επαφών που τίθενται στη μετρώντας ράβδο. Η ράβδος είναι εξοπλισμένη με ένα magnetostrictive καλώδιο (καλώδιο οδηγών κυμάτων). Η ράβδος αποτελείται από το non-magnetic σωλήνα ανοξείδωτου, ο οποίος προστατεύει το καλώδιο οδηγών κυμάτων πολύ καλά.
Όταν ο magnetostrictive ισόπεδος μετρητής λειτουργεί, η γεννήτρια σφυγμού στην ηλεκτρονική αίθουσα στέλνει έναν αρχικό σφυγμό, που διαβιβάζεται στο καλώδιο οδηγών κυμάτων όταν συναντά αυτό το μαγνητικό πεδίο το μόνιμο μαγνητικό πεδίο στην επιπλέουσα σφαίρα, η magnetostriction επίδραση παράγεται, η οποία κάνει το καλώδιο οδηγών κυμάτων να στρίψει και να παραγάγει ένα σταθερής ταχύτητας μηχανικό κύμα. Η μηχανική μετάδοση κυμάτων και στις δύο κατευθύνσεις, έφθασε στο τέλος της ράβδου το μηχανικό κύμα απορροφάται από τη διάταξη απόσβεσης, πίσω στην κατεύθυνση του μηχανικού κύματος που η ηλεκτρονική αποθήκη εγκαταστάθηκε στην ηλεκτρονική αποθήκη μπορεί να πάρει τα όργανα αντιληπτά, μεταφράζει στον αντίστοιχο τρέχοντα σφυγμό, μπορεί να πάρει τα όργανα για να υπολογίσει τη χρονική διαφορά μεταξύ δύο σφυγμών, μέτρησε το ύψος του υγρού επιπέδου μπορεί να μετρηθεί ακριβώς.
Χαρακτηριστικό σχεδιασμού
* Ευρύτερη δυνατότητα εφαρμογής, υπάρχουν ποικίλες μορφές ελέγχων, ποικίλες μορφές σύνδεσης διαδικασίας, ποικίλα υλικά κατασκευής, μπορούν να είναι προσαρμοσμένο σχέδιο.
* Ισχυρή αξιοπιστία: επειδή ο magnetostrictive ισόπεδος μετρητής υιοθετεί την αρχή κυματοδηγού, δεν υπάρχει κανένα μηχανικό κινούμενο μέρος, έτσι δεν υπάρχει καμία τριβή και καμία ένδυση. Ολόκληρος ο μετατροπέας εσωκλείεται στο σωλήνα ανοξείδωτου, και το μετρώντας μέσο δεν είναι σε επαφή, οι εργασίες αισθητήρων σοβαρά και έχει μακρά ζωή.
* Υψηλή ακρίβεια: επειδή η magnetostriction εργασία ισόπεδων μετρητών με το σφυγμό κυματοδηγού, η μετρημένη μετατόπιση καθορίζεται με τη μέτρηση του χρόνου του αρχικού σφυγμού και το τελείωμα του σφυγμού, έτσι η ακρίβεια μέτρησης είναι υψηλή, η ανάλυση είναι καλύτερη από 0.01%FS, το οποίο είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες.
* Καλή ασφάλεια: Ο magnetostrictive ισόπεδος μετρητής έχει την υψηλή explosionproof απόδοση, ασφαλής αφ' εαυτού explosionproof, ασφαλής χρήση, ιδιαίτερα κατάλληλη για τη μέτρηση των χημικών πρώτων υλών και των εύφλεκτων υγρών. Δεν είναι απαραίτητο να ανοιχτεί το καπάκι της δεξαμενής κατά τη διάρκεια της μέτρησης για να αποφύγει την αβεβαιότητα της χειρωνακτικής μέτρησης.
* Ο magnetostrictive υγρός μετρητής επιπέδων είναι εύκολο να εγκατασταθεί και να διατηρήσει: ο magnetostrictive υγρός μετρητής επιπέδων εγκαθίσταται γενικά μέσω του υπάρχοντος λιμένα σωλήνων της δεξαμενής, ιδιαίτερα κατάλληλου για την εγκατάσταση της υπόγειας δεξαμενής αποθήκευσης και της δεξαμενής αποθήκευσης σε λειτουργία, και δεν μπορεί να έχει επιπτώσεις στην κανονική παραγωγή στη διαδικασία εγκαταστάσεων.
Τεχνική παράμετρος
Χαρακτηριστικές εφαρμογές | υγρό, μέτρηση διεπαφών |
Πρότυπο προϊόντων | NYCZ500 |
Μορφή κεραιών | τύπος γραμμών, τύπος ράβδων |
Υλικό κεραιών | 304, 316 |
Μέτρηση της σειράς | 050~5000mm (τύπος καλωδίων: 25 μέτρα) |
Ακρίβεια μέτρησης | ±0.5mm |
Παροχή ηλεκτρικού ρεύματος | 24 VDC (δύο γραμμές, τέσσερις γραμμές), 220 VAC |
Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
Λειτουργώντας ρεύμα | 4. 20mA |
Χαρακτηριστικό φορτίων | τρέχουσα παραγωγή, η μέγιστη αντίσταση 6009 φορτίων Στην παραγωγή τάσης, η μέγιστη αντίσταση φορτίων είναι 2mA |
Θερμοκρασία διαδικασίας | -40~ +200℃ |
Χρόνος απόκρισης | 0.2~5ms |
Πίεση διαδικασίας | -0.1 σε 10.0MPa |
Σύνδεση διαδικασίας | νήμα, υποστήριγμα, φλάντζα (προαιρετική) |
βαθμός προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
Explosionproof βαθμός | ExiaCT6Ⅱ GA, Exd Ⅱ CT6Gb (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
* Παρατηρήσεις: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις σας!
Για περισσότερες λεπτομέρειες προϊόντων, παρακαλώ με ελάτε σε επαφή με! Ευχαριστήστε you~
