Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | Υγρή μέτρηση επιπέδων και διεπαφών | Πρότυπα προϊόντων: | NYCZ500 |
---|---|---|---|
Ο τύπος μορφής κεραιών: | ράβδος καλωδίων、 | Το υλικό μορφής κεραιών: | 304、 316 |
Ακρίβεια της μέτρησης: | ±0.5mm | Πίεση διαδικασίας: | -0.1 MPA ~10 |
Σύνδεση διαδικασίας: | φλάντζα (προαιρετική)) | Explosionproof βαθμός: | Exia ΙΙ CT6Ga, Exd ΙΙ CT6Gb (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
Υψηλό φως: | Magnetostrictive ισόπεδος μετρητής φλαντζών,Magnetostrictive υγρός μετρητής επιπέδων τύπων ράβδων,Magnetostrictive υγρός ισόπεδος μετρητής 0.5mm |

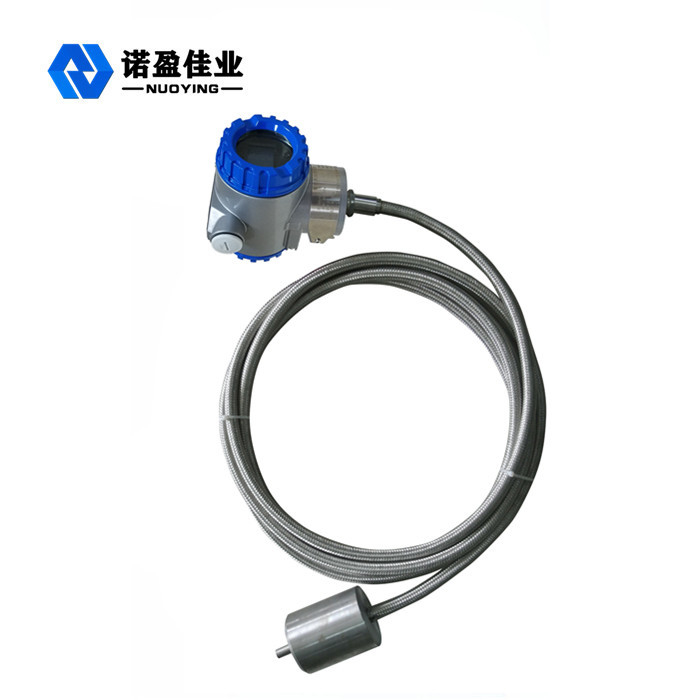

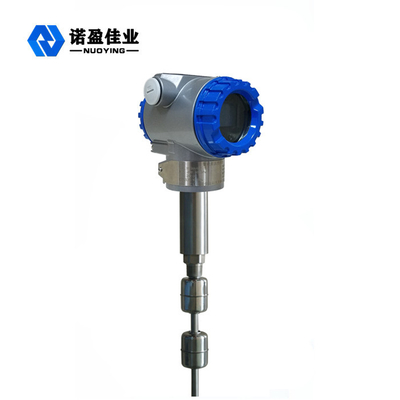

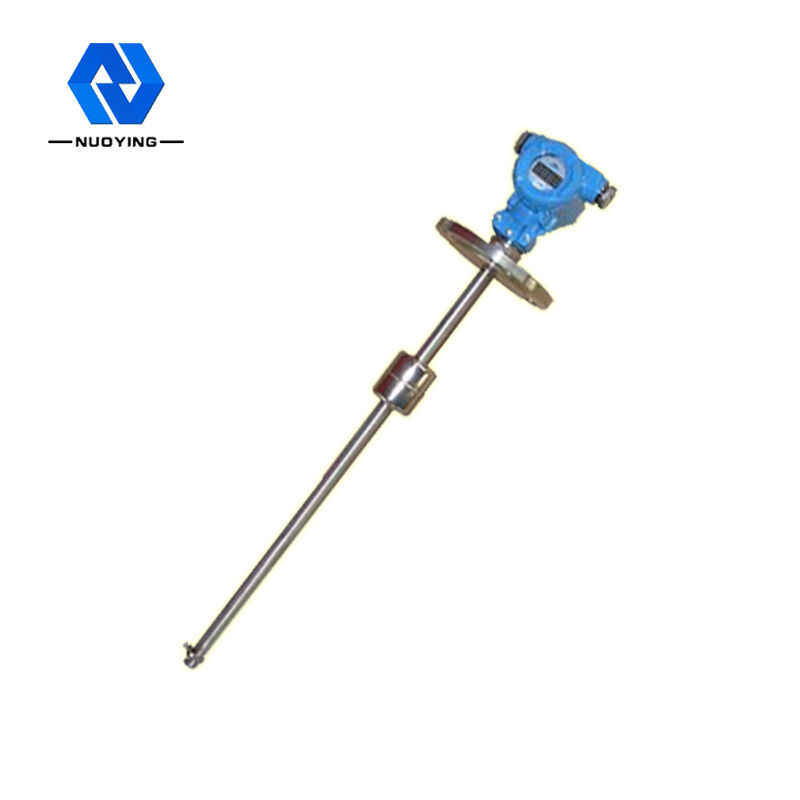

Υψηλή εύκολη εγκατάσταση μετρητών επιπέδων ακρίβειας Magnetostrictive υγρή
Αρχή εργασίας του Magnetostrictive υγρού μετρητή επιπέδων
Όταν ο magnetostrictive υγρός μετρητής επιπέδων λειτουργεί, η γεννήτρια σφυγμού στην ηλεκτρονική αίθουσα στέλνει έναν αρχικό σφυγμό. Όταν ο αρχικός σφυγμός διαβιβάζεται στο καλώδιο κυματοδηγού, ένα περιστρεφόμενο μαγνητικό πεδίο πηγαίνει προς τα εμπρός κατά μήκος της κατεύθυνσης του καλωδίου κυματοδηγού παράγεται. Όταν το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στην επιπλέουσα σφαίρα, η magnetostrictive επίδραση παράγεται, αναγκάζοντας το καλώδιο κυματοδηγού για να στρίψει για να παραγάγει ένα σταθερής ταχύτητας μηχανικό κύμα. Αυτό το μηχανικό κύμα διαδίδει σε δύο κατευθύνσεις. Το μηχανικό κύμα που φθάνει στο τέλος της μετρώντας ράβδου απορροφάται από τη διάταξη απόσβεσης. Το μηχανικό κύμα που διαβιβάζεται πίσω στην κατεύθυνση του ηλεκτρονικού δοχείου αισθάνεται από το μηχανισμό ενεργειακών επαναλείψεων που εγκαθίσταται στο ηλεκτρονικό δοχείο και που μετατρέπεται στους αντίστοιχους τρέχοντες σφυγμούς. Ο μηχανισμός ενεργειακών επαναλείψεων υπολογίζει έπειτα τη χρονική διαφορά μεταξύ των δύο σφυγμών για να μετρήσει ακριβώς το ύψος του μετρημένου υγρού επιπέδου.
Χαρακτηριστικό σχεδιασμού του Magnetostrictive υγρού μετρητή επιπέδων
◎Ευρύτερη δυνατότητα εφαρμογής, με τις πολλαπλάσιες μορφές ελέγχων, πολλαπλάσιες μορφές σύνδεσης διαδικασίας, πολλαπλάσια υλικά κατασκευής, και εξατομικεύσιμο σχέδιο
◎ισχυρή αξιοπιστία: δεδομένου ότι ο magnetostrictive υγρός ισόπεδος μετρητής υιοθετεί την αρχή κυματοδηγού, δεν υπάρχει κανένα μηχανικό κινητό μέρος, έτσι δεν υπάρχει καμία τριβή και ένδυση. Ολόκληρος ο μετατροπέας εσωκλείεται σε έναν σωλήνα ανοξείδωτου, ο οποίος είναι μη-επαφή με το μετρώντας μέσο. Ο αισθητήρας λειτουργεί σοβαρά και έχει μια μακριά ζωή υπηρεσιών
◎υψηλή ακρίβεια: από τις magnetostrictive υγρές εργασίες μετρητών επιπέδων με το σφυγμό κυματοδηγού, η μετρημένη μετατόπιση καθορίζεται με τη μέτρηση του χρόνου του σφυγμού έναρξης και του σφυγμού τελών, έτσι η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0,01% FS, το οποίο είναι δύσκολο να επιτευχθεί με άλλους αισθητήρες
◎υψηλή ασφάλεια: ο magnetostrictive υγρός μετρητής επιπέδων έχει την υψηλή explosionproof απόδοση, την εγγενή ασφάλεια και τη explosionproof, ασφαλή χρήση, και είναι ιδιαίτερα κατάλληλος για τη μέτρηση των χημικών πρώτων υλών και των εύφλεκτων υγρών. Δεν υπάρχει καμία ανάγκη να ανοιχτεί η κάλυψη δεξαμενών κατά τη διάρκεια της μέτρησης για να αποφύγει την αβεβαιότητα της χειρωνακτικής μέτρησης.
◎ο magnetostrictive υγρός μετρητής επιπέδων είναι εύκολο να εγκατασταθεί και εύκολο να διατηρηθεί: ο magnetostrictive υγρός μετρητής επιπέδων εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου σωλήνων στη δεξαμενή τοπ, ιδιαίτερα κατάλληλη για την εγκατάσταση των υπόγειων δεξαμενών αποθήκευσης και των δεξαμενών αποθήκευσης που έχουν τεθεί σε λειτουργία, και η κανονική λειτουργία δεν μπορεί να επηρεαστεί κατά τη διάρκεια της διαδικασίας εγκαταστάσεων
Τεχνικές παράμετροι του Magnetostrictive υγρού μετρητή επιπέδων
Χαρακτηριστική εφαρμογή | Υγρό, μέτρηση διεπαφών |
πρότυπο προϊόντων |
NYCZ500 |
Μορφή κεραιών |
Καλώδιο, τύπος πόλων |
Υλικό κεραιών |
304.316 |
μέτρηση της σειράς | 050m~5000mm (καλώδιο: 25m) |
Ακρίβεια μέτρησης | ±0.5mm |
Παροχή ηλεκτρικού ρεύματος | 24VDC (γραμμή δύο, γραμμή τέσσερις), 220VAC |
παραγωγή σημάτων |
4… 20mA/HART/RS485/Modbus… |
Λειτουργώντας ρεύμα |
4… 20mA |
Χαρακτηριστικά φορτίων | Όταν το ρεύμα είναι παραγωγή, η μέγιστη αντίσταση φορτίων είναι 600Ω Όταν η τάση είναι παραγωγή, η μέγιστη αντίσταση φορτίων είναι 2mA |
Θερμοκρασία διαδικασίας | -40~+200℃ |
χρόνος απόκρισης | 0.2~5ms |
Πίεση διαδικασίας | -0.1~10.0MPa |
Σύνδεση διαδικασίας | νήμα βιδών, υποστήριγμα, φλάντζα (επιλέξιμη) |
αναλογία ψηφίσματος | ±1mm |
επίπεδα προστασίας | IP65, IP67, IP68 (ΕΠΙΛΈΞΙΜΟ) |
Explosionproof βαθμός | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
