Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | μέτρηση διεπαφών | Μορφή κεραιών: | Ράβδος |
---|---|---|---|
ΠΡΟΤΥΠΟ ΠΡΟΪΟΝΤΩΝ: | NYCZ500 | Υλικό κεραιών: | 304, 316 |
Μέτρηση της σειράς: | 050~5000mm | Μέτρηση της ακρίβειας: | ±0.5mm |
Κατηγορία προστασίας: | IP 65 (προαιρετική) | Explosionproof βαθμός: | ExiaIICT6Ga (προαιρετικά) |
Υψηλό φως: | Υγρός ισόπεδος μετρητής ραντάρ,Magnetostrictive αισθητήρας επιπέδων ραντάρ υγρός,IP65 συσκευή αποστολής σημάτων επιπέδων ραντάρ |

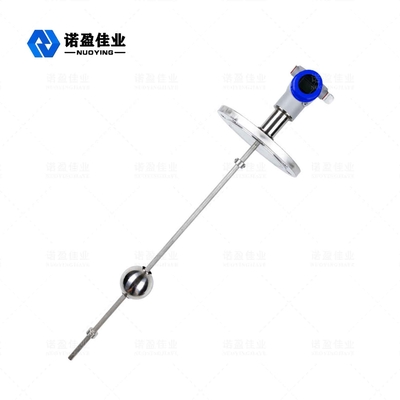

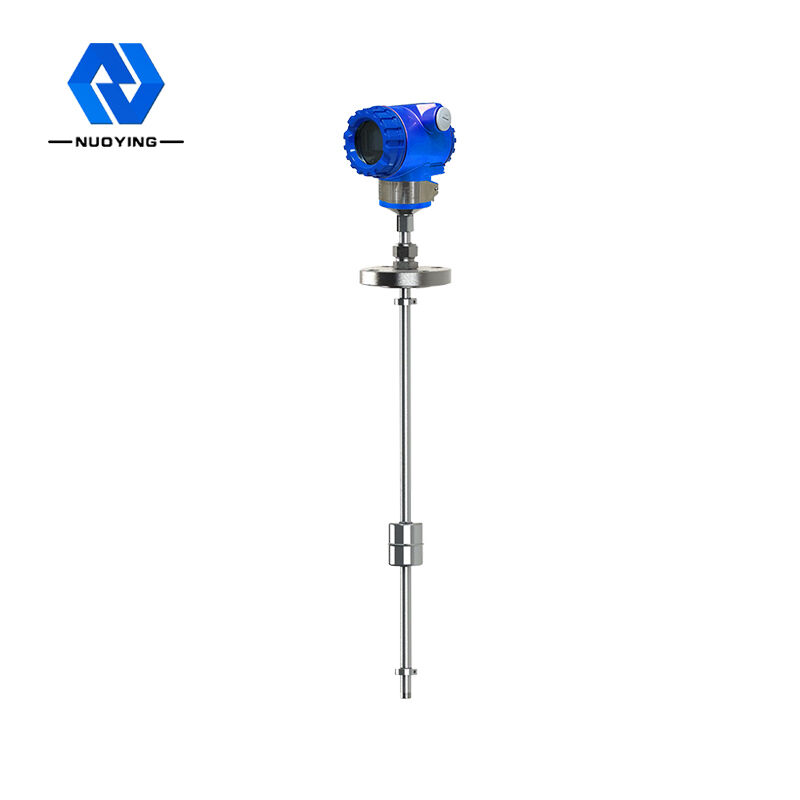

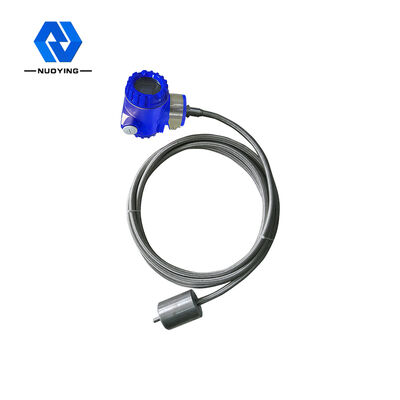

Υψηλής ακρίβειας καλός μετρητής επιπέδων ασφάλειας Magnetostrictive υγρός
Magnetostrictive υγρή αρχή εργασίας μετρητών επιπέδων
Όταν ο magnetostrictive υγρός μετρητής επιπέδων λειτουργεί, η γεννήτρια σφυγμού στην ηλεκτρονική αποθήκη εμπορευμάτων στέλνει έναν αρχικό σφυγμό. Όταν ο αρχικός σφυγμός διαβιβάζεται στο καλώδιο κυματοδηγού, ένα περιστρεφόμενο μαγνητικό πεδίο παράγεται κατά μήκος της κατεύθυνσης του καλωδίου κυματοδηγού. Όταν αυτό το μαγνητικό πεδίο συναντά το μόνιμο μαγνητικό πεδίο στην επιπλέουσα σφαίρα, μια magnetostrictive επίδραση παράγεται, αναγκάζοντας το καλώδιο κυματοδηγού για να στρίψει για να παραγάγει ένα σταθερής ταχύτητας μηχανικό κύμα. Το μηχανικό κύμα διαδίδει σε δύο κατευθύνσεις, το μηχανικό κύμα που φθάνει στο τέλος της μετρώντας ράβδου απορροφάται από τη διάταξη απόσβεσης, και το μηχανικό κύμα που διαβιβάζεται πίσω στην κατεύθυνση της ηλεκτρονικής αποθήκης εμπορευμάτων αισθάνεται από το μηχανισμό ενεργειακών επαναλείψεων που εγκαθίσταται στην ηλεκτρονική αποθήκη εμπορευμάτων, και μετατρεμμένος στους αντίστοιχους τρέχοντες σφυγμούς, ο μηχανισμός ενεργειακών επαναλείψεων μετά από να υπολογίσει τη χρονική διαφορά μεταξύ των δύο σφυγμών, το ύψος του μετρημένου υγρού επιπέδου μπορεί να μετρηθεί ακριβώς.
Magnetostrictive υγρή τεχνική παράμετρος μετρητών επιπέδων
Παροχή ηλεκτρικού ρεύματος | 24VDC (προαιρετικός) |
Παραγωγή σημάτων | ΑΡΣΕΝΙΚΟ ΕΛΆΦΙ (προαιρετικό) |
Λειτουργώντας ρεύμα | 4… 20mA |
Χαρακτηριστικά φορτίων | Όταν η τρέχουσα παραγωγή, η μέγιστη αντίσταση φορτίων είναι 600Ω Παραγωγή τάσης, η μέγιστη αντίσταση φορτίων 2mA |
Θερμοκρασία διαδικασίας | -40~+200°C |
Χρόνος απόκρισης | 0.2~5ms |
Πίεση διαδικασίας | -0.1~10.0MPa |
Σύνδεση διαδικασίας | φλάντζα (προαιρετική) |
Ψήφισμα | ±1mm |
Κατηγορία προστασίας | IP 67 (προαιρετική) |
Explosionproof βαθμός | ExiaIICT6Ga (δείτε το πιστοποιητικό) |
