Λεπτομέρειες:
|
| Μοντέλο προϊόντος: | NYRD704, | Ακρίβεια μέτρησης: | 0,05% ~ 0,1% F.S |
|---|---|---|---|
| Τυπική εφαρμογή: | Σκόνη (τέφρα μυγών, σκόνη ασβεστόλιθων, σκόνη τσιμέντου | παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… |
| Υλικό κεραιών: | 316 | Explosionproof βαθμός: | ExiaIICT6Ga |
| Υψηλό φως: | Μετρητής στάθμης ραντάρ ομοαξονικής σύνδεσης,μετρητής στάθμης ραντάρ καθοδηγούμενου κύματος 704,πομπός στάθμης ραντάρ 6m |
||

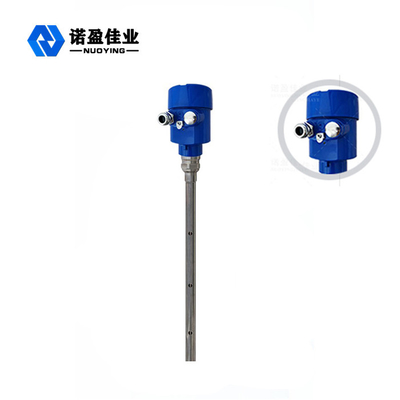

6m NYRD 704 ομοαξονική σύνδεση & σοφός καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων

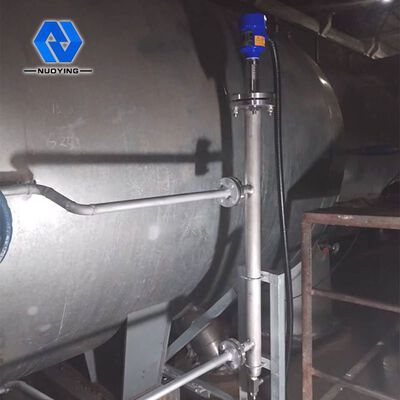

Η αρχή εργασίας της ομοαξονικής σύνδεσης & σοφού NYRD 704 30m καθοδήγησε το μετρητή επιπέδων ραντάρ κυμάτων στον εργασιακό χώρο
Η ομοαξονική σύνδεση & ο σοφός σφυγμός που εκπέμπονται από το καθοδηγημένο ραντάρ κυμάτων διαδίδουν κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα), και αντιμετωπίζουν τα δοκιμασμένα μέσα. Λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, προκαλεί την αντανάκλαση, και ένα μέρος της ενέργειας σφυγμού απεικονίζεται πίσω. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση του μετρημένου μέσου.
Επεξεργασία εισαγωγής
Το καθοδηγημένο radartool κυμάτων είναι όργανα μέτρησης βασισμένα στην αρχή του χρονικού ταξιδιού. Τα τρεξίματα κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος μπορούν να μετατραπούν στο σήμα επιπέδων στόχου από τα ηλεκτρονικά συστατικά. Ο έλεγχος εκπέμπει το σφυγμό υψηλής συχνότητας και διαδίδει κατά μήκος του ελέγχου καλωδίων ή ράβδων.
Επεξεργασία παραγωγής
Με την είσοδο του κενού ύψους Ε δεξαμενών (= μηδέν), του πλήρους ύψους Φ δεξαμενών (= μεγάλη έκταση) και μερικών παραμέτρων εφαρμογής, οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το μετρητή στους όρους μέτρησης, που αντιστοιχούν στην παραγωγή 4-20mA.
Τα χαρακτηριστικά σχεδιασμού 30m αντι-Corrtsion & PTFE NYRD 701 καθοδήγησαν το μετρητή επιπέδων ραντάρ κυμάτων σε υψηλής θερμοκρασίας & την πίεση

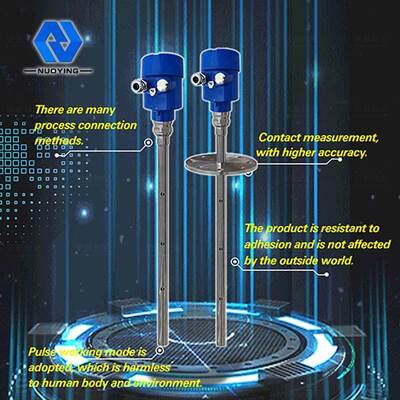

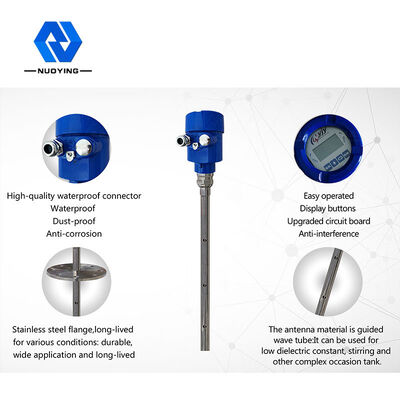

◎Ο καθοδηγημένος μετρητής επιπέδων αντικειμένου ραντάρ κυμάτων υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς, μέτρηση επαφών, υψηλή ακρίβεια μέτρησης, ακριβέστερη μέτρηση. Πρόσφατα, το καθοδηγημένο ραντάρ κυμάτων δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέσες θερμοκρασία και η προσκόλληση.

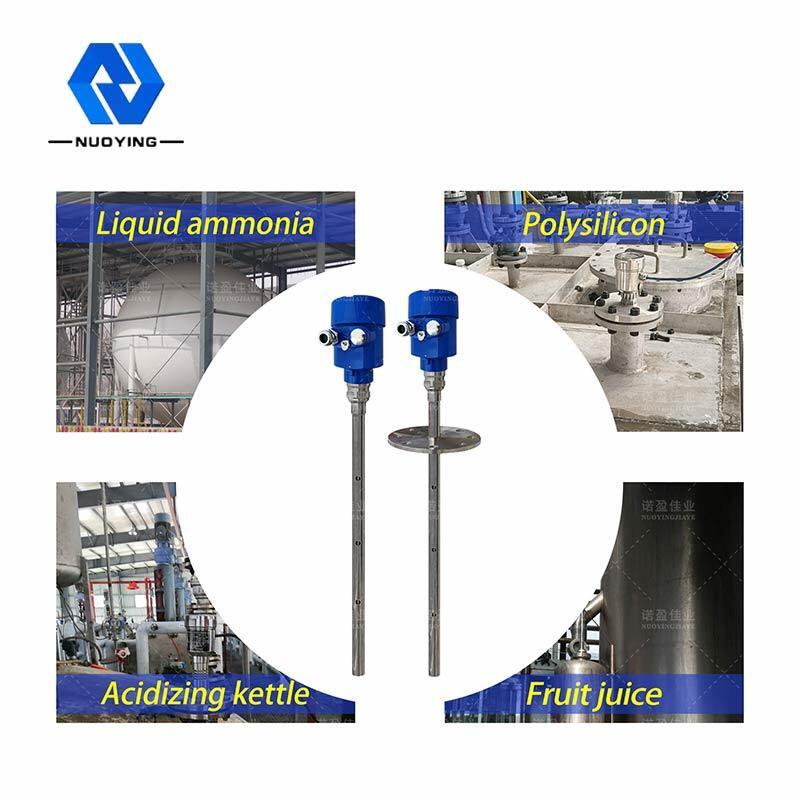

◎Η σειρά 70-Χ καθοδήγησε το μετρητή επιπέδων αντικειμένου ραντάρ κυμάτων που είναι κατάλληλος για τις ευπροσάρμοστες περίπλοκες συνθήκες εργασίας και τις εφαρμογές λόγω των τρόπων σύνδεσης versprocess και των τύπων ενότητας ανίχνευσης. Όπως: υψηλής θερμοκρασίας, ιδιαίτερα-πιεσμένο και χαμηλό μέσο διηλεκτρικής σταθεράς.
◎Ο τρόπος εργασίας σφυγμού, χαμηλή δύναμη εκπομπής, μπορεί να εγκατασταθεί σε ποικίλη καυστική ουσία, το εμπορευματοκιβώτιο αμέταλλων, καμία ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
Η τεχνική παράμετρος της προσιτής & υψηλής ακρίβειας NYRD 701 30m καθοδήγησε το μετρητή επιπέδων ραντάρ κυμάτων σε υψηλής θερμοκρασίας, πίεση
| Χαρακτηριστική εφαρμογή | Υγρό (ισχυρή διάβρωση, χαμηλή διηλεκτρική σταθερά, προσκόλληση, υψηλής θερμοκρασίας και υψηλή πίεση) |
| Σκόνη (τέφρα μυγών, σκόνη ασβεστόλιθων, σκόνη τσιμέντου) | |
| Στερεό (μικρά μόρια) | |
| Πρότυπο προϊόντων | NYRD704, |
| Μορφή κεραιών | Τύπος καλωδίων, τύπος ράβδων |
| Υλικό κεραιών | PTFE |
| Δειγματοληψία ηχούς | 55 φορές το /s |
| Μέτρηση της σειράς | 6m |
| Ακρίβεια μέτρησης | 0,05% ~ 0,1% F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~ +500 °C |
| Πίεση διαδικασίας | -0.1~2.0MPa, - 0.1~4.0MPa |
| Σύνδεση διαδικασίας | φλάντζα |
| Ηλεκτρική διεπαφή | M20×1.5, ½ «NPT |
| Βαθμός προστασίας | IP 65, IP 67 |
| Explosionproof βαθμός | ExiaIICT6Ga |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
