Λεπτομέρειες:
|
| Λειτουργούσα σειρά δύναμης: | 13~35 VDC | Θερμοκρασία διαδικασίας ελέγχων: | -100°C~800°C |
|---|---|---|---|
| Σταθερότητα: | Καμία δραστηριότητα, κανένας εύκολος να φορέσει τα μέρη, καμία ανάγκη να καθαρίσει, συντήρηση, διόρθ | Κατηγορία προστασίας: | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
| Σύνδεση διαδικασίας: | Νήμα και φλάντζα (προαιρετικά) | Explosionproof βαθμός: | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
| Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus. | Πίεση διαδικασίας: | -0.1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
| Υψηλό φως: | Ευφυής συσκευή αποστολής σημάτων επιπέδων εισόδου RF,35 VDC RF συσκευή αποστολής σημάτων επιπέδων εισόδου,Αισθητήρας επιπέδων τύπων εισόδου δεξαμενών αερίου |
||

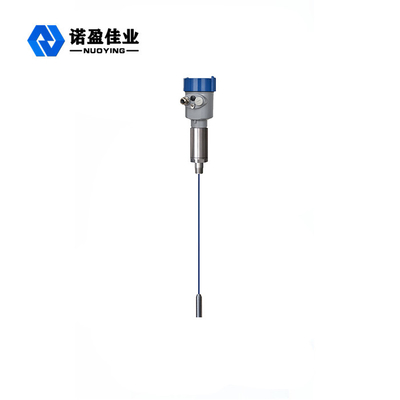

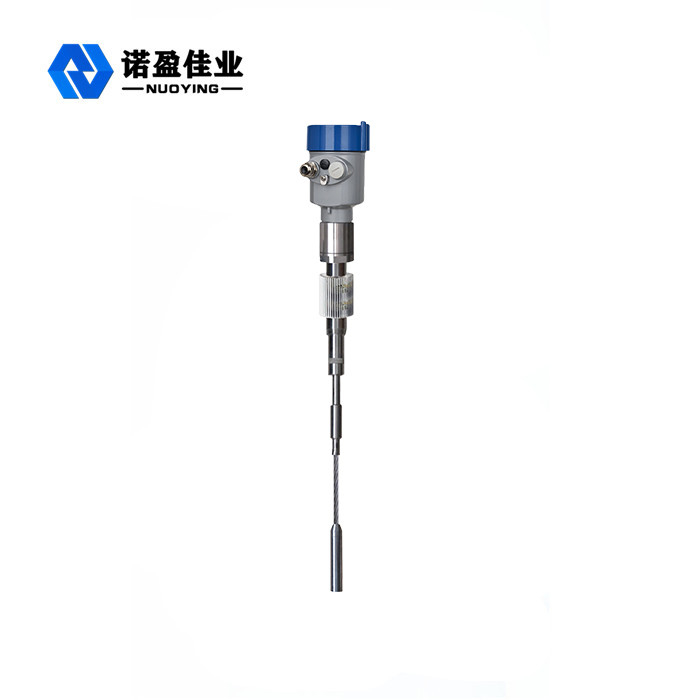

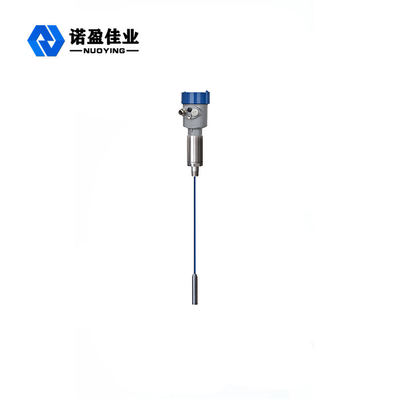

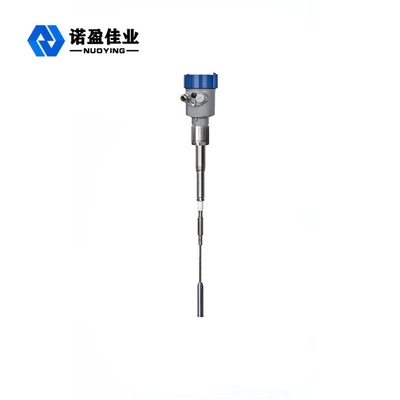

NYSP ευφυές RF εισόδου επιπέδων σχέδιο κυκλωμάτων οδηγώ-ασπίδων συσκευών αποστολής σημάτων μοναδικό
Η αρχή εργασίας της ευφυούς RF συσκευής αποστολής σημάτων επιπέδων εισόδου NYSP
Ο μετρητής επιπέδων εισόδου ραδιοσυχνότητας είναι ένα συνεχές προϊόν μέτρησης επιπέδων βασισμένο στην αρχή της εισόδου ραδιοσυχνότητας που το προϊόν έχει τα πλεονεκτήματα της υψηλής σταθερότητας, της υψηλής ευαισθησίας και της ευρείας εφαρμογής. Έναντι του παραδοσιακού χωρητικού μετρητή επιπέδων, το μορφωματικό σχέδιο υιοθετείται για να επιτύχει την απλή και κατάλληλη ρύθμιση μετρητών. Μόλις ολοκληρωθεί η ρύθμιση, ο μετρητής μπορεί να χρησιμοποιηθεί κανονικά και συντήρηση ελεύθερη για τη ζωή. Οι χρήστες μπορούν διαισθητικά να καταλάβουν τη λειτουργία του εξοπλισμού, και έγκαιρος εξετάστε τα προβλήματα, στις σύνθετες βιομηχανικές καταστάσεις είναι επίσης ασφαλής και αξιόπιστος.
Η τεχνολογία μέτρησης εισόδου ραδιοσυχνότητας είναι ένα είδος τεχνολογίας μέτρησης επιπέδων με τα μοναδικά πλεονεκτήματα. Αν και η έννοια είναι πολύ παρόμοια με τη γενική χωρητική τεχνολογία μέτρησης, η τεχνολογία εισόδου RF προσθέτει το κύκλωμα DrivingShield και το κύκλωμα μπαλτάδων στην ηλεκτρονική μονάδα, έτσι μπορεί να πραγματοποιήσει τη χωριστή μέτρηση της σύνθετης αντίστασης και χωρητικά reactance.according στους νόμους της φυσικής, της σύνθετης αντίστασης και της αεργής αντίστασης οποιουδήποτε κρεμώντας υλικού είναι ίσα, έτσι η επίδραση που προκαλείται από το κρεμώντας υλικό μπορεί να μετρηθεί και να εξαλειφτεί από τη συνολική παραγωγή από τη μετατόπιση φάσης του ταλαντεμένος κυκλώματος.

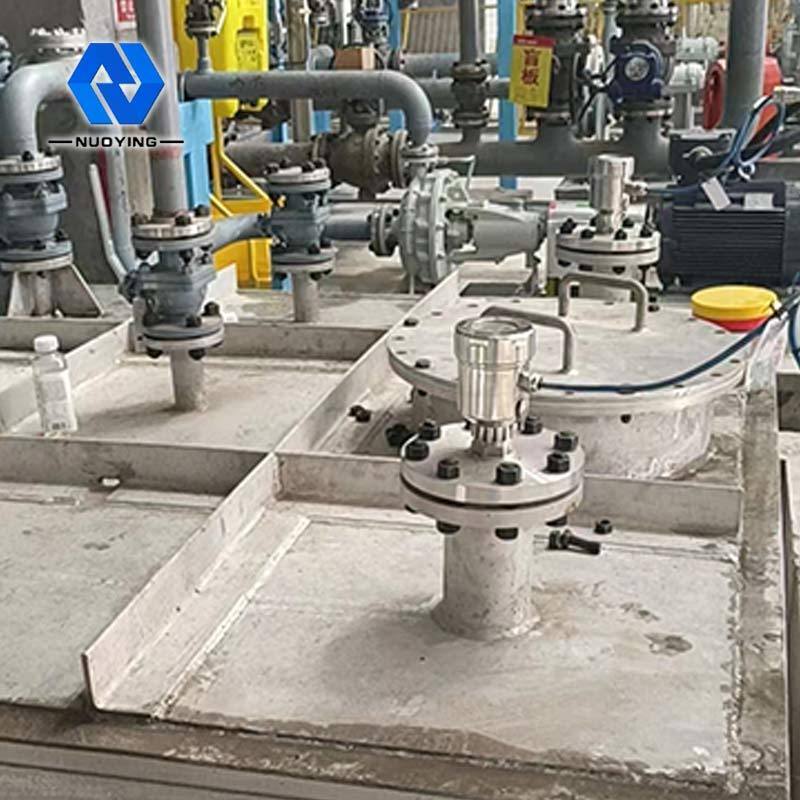

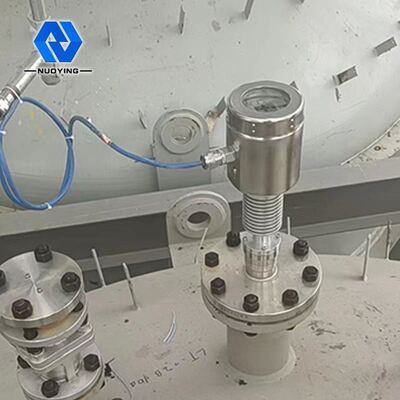

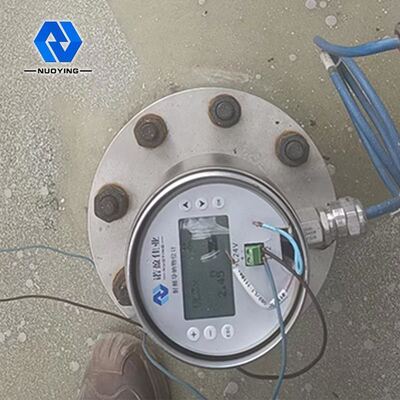

Ο έλεγχος του μετρητή επιπέδων εισόδου ραδιοσυχνότητας εγκαθίσταται στη δεξαμενή αποθήκευσης, και η αλλαγή του σήματος ραδιοσυχνότητας που προκαλείται από την αλλαγή του επιπέδου λαμβάνεται μέσω του ελέγχου. Το τέλος οδηγώ-ασπίδων του ελέγχου αποτρέπει το ρεύμα RF από τη διαμόρφωση ενός βρόχου μέσω του κρεμώντας υλικού, που εξασφαλίζει την ακρίβεια της μέτρησης μετρητών.
Χαρακτηριστικά σχεδιασμού της ευφυούς RF συσκευής αποστολής σημάτων επιπέδων εισόδου NYSP

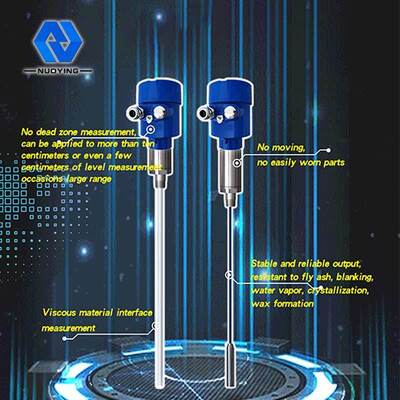

◎αντι ένωση: το μοναδικό οδηγώντας σχέδιο κυκλωμάτων ασπίδων βελτιώνει την αντι δυνατότητα ένωσης
◎σειρά παροχής ηλεκτρικού ρεύματος: λειτουργώντας σειρά παροχής ηλεκτρικού ρεύματος: 13 ~ 35vdc
◎θερμοκρασία διαδικασίας ελέγχων: - 100 ℃ ~ 800 ℃
◎Καμία μέτρηση νεκρής ζώνης, δεν μπορεί να εφαρμοστεί σε μια μεγάλη σειρά των υλικών περιπτώσεων μέτρησης επιπέδων περισσότερων από δέκα εκατοστόμετρων ή ακόμα και διάφορων εκατοστόμετρων
◎Το μέγιστο που μετρά τη σειρά μπορεί να φθάσει σε εκατό μέτρα, ακόμη και εκατοντάδες των μετρητών
◎Η ιξώδης υλική μέτρηση διεπαφών είναι ένα μεγάλο πλεονέκτημα αυτού του οργάνου
◎σταθερή και αξιόπιστη παραγωγή, ανθεκτική στην τέφρα μυγών, την πτώση υλικές, το υδρατμό, την κρυστάλλωση και το κερί
◎καμία μετακίνηση, κανένα μέρος εύκολες να φορέσουν, κανένας κανονικοί καθαρισμός, συντήρηση και διόρθωση
Τεχνικές παράμετροι
| Χαρακτηριστική εφαρμογή | Υγρό (διάβρωση, αγωγιμότητα, χαμηλή διηλεκτρική σταθερά, ανακάτωμα, διεπαφή, ηλεκτρική αφυδάτωση, ιξώδες, βαθιά καλά, εξαιρετικά μεγάλη σειρά και άλλες περιπτώσεις) |
| Σκόνη (αγωγιμότητα, μονώνοντας σκόνη, κ.λπ.) | |
| Στερεό (αγωγιμότητα, μόνωση, υπερβολικα υψηλός μονώνοντας στερεό θερμοκρασίας, κ.λπ.) | |
|
πρότυπο προϊόντων
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|

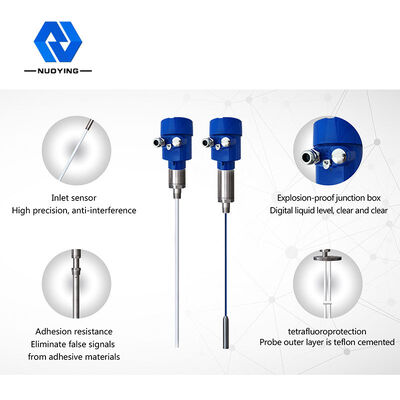

Μορφή κεραιών
|
Το μαλακό καλώδιο, μονωμένο μαλακό καλώδιο, μόνωσε μη το μαλακό καλώδιο, σκληρή ράβδος, μονωμένη σκληρή ράβδος, μονωμένη σκληρή ράβδος και στις δύο άκρες, κυλινδρική σκληρή ράβδος |
| Υλικό κεραιών | PTFE, 304.316 |
| μέτρηση της σειράς | 3m, 20m (βαθιά καλά μπορεί να μετρήσει τις εκατοντάδες των μετρητών και μπορεί να προσαρμοστεί) |
| Μήκος κύματος | 635650mm |
| Ακρίβεια μέτρησης | 0.05%~0.1%F.S |
| Παροχή ηλεκτρικού ρεύματος | 24VDC |
|
παραγωγή σημάτων |
4… 20mA/HART/RS485/Modbus…. |
| Θερμοκρασία διαδικασίας | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Πίεση διαδικασίας |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Σύνδεση διαδικασίας | νήμα βιδών, φλάντζα (επιλέξιμη) |
| Ηλεκτρική διεπαφή | M20*1.5, ½ ″ NPT |
| επίπεδα προστασίας | IP65, IP67, IP68 (ΕΠΙΛΈΞΙΜΟ) |
| Explosionproof βαθμός | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ (δείτε το πιστοποιητικό για τις λεπτομέρειες) |
※ Σημείωση: Το προϊόν μπορεί να προσαρμοστεί σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.
