Διαφορικός Venturi ενθέτων πίεσης μετρητής ροής 2.5MPa DN500 - DN2600

Κοντό εγκατάστασης μεγέθους καλό Venturi ενθέτων πίεσης σταθερότητας μεγάλο διαφορικό

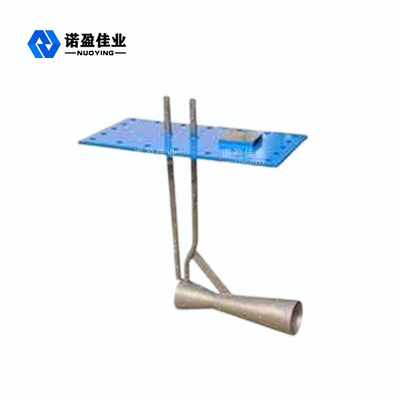

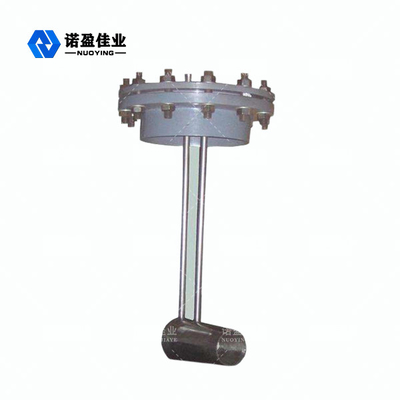

Venturi εισαγωγής είναι κλασσικό venturi μικρότερων διαμέτρων που παρεμβάλλεται στο κέντρο ενός κυκλικού σωλήνα. Η διαφορά μεταξύ της στατικής πίεσης στον μπροστινό ευθύ σωλήνα και της στατικής πίεσης στο λαιμό αυτού του σωλήνα μετριέται για να ξέρει το ποσοστό ροής, το οποίο μπορεί να χρησιμοποιηθεί για το ποσοστό ροής αερίων με τις μεγαλύτερες διαμέτρους σωλήνων (π.χ. αέριο φούρνων φυσήματος, αέριο σωλήνων, κ.λπ.).

Venturi ενθέτων αρχή εργασίας

Μια συσκευή για τη διαφορική πίεση των ρευστών, που εφευρίσκεται από ιταλικό Venturi φυσικών G.B., ως εκ τούτου το όνομα. Venturi είναι ένας σωλήνας που οι πρώτες συμβάσεις και έπειτα βαθμιαία επεκτείνουν. Η διαφορά πίεσης μεταξύ του τμήματος κολπίσκων και του μικρότερου τμήματος μετριέται, και το ποσοστό ροής βρίσκεται Bernoulli το θεώρημα. Venturi ο σωλήνας αποτελείται από τα ακόλουθα μέρη:① τμήμα κολπίσκων: ένα σύντομο κυλινδρικό τμήμα, η διάμετρός του είναι Δ ② τμήμα συστολής: η μορφή ενός κωνικού σωλήνα, γωνία κώνων περίπου 21 ° ± 2 ° ③ λαιμός: ένα σύντομο ευθύ τμήμα, διάμετρος περίπου του 1/3 έως 1/4 Δ, μήκος ίσο με τη διάμετρο του σωλήνα ④ τμήμα διάχυσης: γωνία κώνων 8 του σωλήνα κώνων ° ~ 15 °. Από το τέλος της παραγράφου κολπίσκων 0.25 ~ 0.75D στο τέλος ενός δαχτυλιδιού πίεσης, υπάρχουν τουλάχιστον τέσσερις τρύπες πίεσης, και δαχτυλίδι πίεσης στο μετρητή πίεσης. Επιπλέον, υπάρχει επίσης ένα δαχτυλίδι πίεσης πολυ-στομίων που οδηγεί στο μανόμετρο στο κέντρο του λαιμού. Η διαφορά πίεσης μεταξύ του τμήματος κολπίσκων και του μικρότερου τμήματος (δηλ. το τμήμα λαιμού) μπορεί να μετρηθεί από την κλίμακα του μανόμετρου ή από ένα αυτόματο όργανο καταγραφής.

Venturi ενθέτων χαρακτηριστικό σχεδιασμού

1. Σύντομο μέγεθος εγκαταστάσεων, εύκολο να εγκαταστήσουν και χαμηλότερο κόστος.

2. Μικρή απώλεια πίεσης, που σώζει την ενέργεια.

3. Η καλή σταθερότητα, μπορεί να χρησιμοποιηθεί για τον έλεγχο διαδικασίας.

4. Μεγάλη διαφορική πίεση, υψηλή ακρίβεια, ευρεία μετρώντας σειρά.

5. Καλή σταθερότητα, με τα ομαλά διαφορικά χαρακτηριστικά πίεσης.

6. Το ευρύ φάσμα της χρήσης, του γενικού αερίου, του αερίου σωλήνων, του αερίου φούρνων φυσήματος που περιέχουν περισσότερες ακαθαρσίες, κ.λπ., μακροπρόθεσμη χρήση δεν εμφανίζεται φαινόμενο παρεμπόδισης. Πριν και μετά από τον ευθύ σωλήνα το τμήμα είναι πιό σύντομο από την τυποποιημένη throttling συσκευή, για 1.5D πριν από και 1D κατόπιν.

7. Με τη σε απευθείας σύνδεση θερμοκρασία και τη self-correcting ενσωματωμένη δομή πίεσης.
