Λεπτομέρειες:
|
| Ονομαστική πίεση: | 0.25~4.0MPa, 0.25~6.3MPa | Ονομαστική διάμετρος: | DN50~DN1200, DN50~DN2600 |
|---|---|---|---|
| Ακρίβεια: | ±0.1%~±1.5% | Θερμοκρασία MEDIA: | -50℃≤ τ ≤500℃ |
| Μέθοδος σύνδεσης: | Σύνδεση φλαντζών, που περνιέται κλωστή, που ενώνεται στενά | Πρότυπα αναφοράς: | GB/T2624-2006, JJG640-94 ΚΑΙ ASMEPTC19.5-2004 |
| Υψηλό φως: | Venturi μέτρησης ροής μετρητής ροής σωλήνων,Venturi σύνδεσης φλαντζών μετρητής ροής σωλήνων,Venturi μετρητών ροής στροβίλων |
||

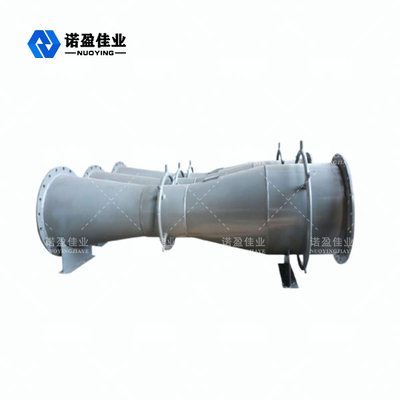

Ανθεκτικό και σταθερό κλασικό Venturi απώλειας πίεσης απόδοσης μικρό
Κλασική Venturi αρχή εργασίας
Το ρευστό που γεμίζει το σωλήνα, όταν διατρέχει της ρυθμιστικής βαλβίδας στο σωλήνα, το ποσοστό ροής θα διαμορφώσει μια τοπική συστολή στο venturi λαιμό λαιμού. Κατά συνέπεια, το ποσοστό ροής αυξάνεται, οι μειώσεις στατικής πίεσης, έτσι στο venturi τμημάτων λαιμό λαιμού πριν και μετά από τη διαφορά πίεσης. Όσο μεγαλύτερη η ρευστή ροή, τόσο μεγαλύτερη η διαφορική πίεση, έτσι ώστε η διαφορική πίεση μπορεί να μετρηθεί βασισμένος στο μέγεθος της ροής. Αυτή η μέθοδος μέτρησης είναι βασισμένη στην εξίσωση συνοχής ροής (νόμος της μαζικής συντήρησης) και Bernoulli την εξίσωση (νόμος της διατήρησης της ενέργειας).
Κλασικό Venturi χαρακτηριστικό σχεδιασμού
1. Απλή δομή επάνω, ανθεκτική και σταθερή απόδοση.
2. Μικρή απώλεια πίεσης, που σώζει την ενέργεια που απαιτείται για τη ρευστή μεταφορά.
3. Ακριβής υπολογισμός, μικρή κατανάλωση ενέργειας.
4. Μπορεί να χρησιμοποιηθεί για τα διάφορα βρώμικα μέσα όπως το υγρό, το αέριο, ο ατμός και η διφασική ροή.
5. Το τυποποιημένο venturi σώμα είναι μακρύτερο, περίπου 2 έως 5 φορές της διαμέτρου σωλήνων.
6. Στη σειρά 50 ~ 1200 της διαμέτρου, καμία ανάγκη για την πραγματική βαθμολόγηση ροής. Πέρα από αυτήν την σειρά, μπορεί να σχεδιαστεί και να κατασκευαστεί από την αναφορά. Όταν η υψηλότερη ακρίβεια απαιτείται, η πραγματική βαθμολόγηση ροής μπορεί να εκτελεσθεί.
Κλασικές Venturi τεχνικές παράμετροι
| Ονομαστική πίεση | 0.25~4.0MPa, 0.25~6.3MPa |
| Ονομαστική διάμετρος | DN50~DN1200, DN50~DN2600 |
| Ακρίβεια | ±0.1%~±1.5% |
| Θερμοκρασία MEDIA | -50℃≤ τ ≤500℃ |
| Μέθοδος σύνδεσης | Σύνδεση φλαντζών, που περνιέται κλωστή, που ενώνεται στενά |
| Πρότυπα αναφοράς | GB/T2624-2006, JJG640-94 ΚΑΙ ASMEPTC19.5-2004 |
