Λεπτομέρειες:
|
| Παροχή ηλεκτρικού ρεύματος: | 12~24VDC | Ονομαστική πίεση: | 1.6MPa, 2.5MPa, 4.0MPa και ανωτέρω |
|---|---|---|---|
| Βαθμός ακρίβειας: | 1.0, 1.5 | Θερμοκρασία MEDIA: | -40~350℃ |
| Απώλεια πίεσης: | Συντελεστής cd≤2.4 αντίστασης | Σήμα παραγωγής: | Σφυγμός χαμηλού επιπέδου ≤ 1V υψηλού επιπέδου ≥ 6V, τυποποιημένο τρέχον σήμα 4~20mA τάσης |
| Explosionproof βαθμός: | Exia ΙΙ CT6 (προαιρετικό) | ||
| Υψηλό φως: | 20mA Flowmeter δίνης,Flowmeter δίνης πίεσης,Υγρή συσκευή αποστολής σημάτων επιπέδων δίνης |
||

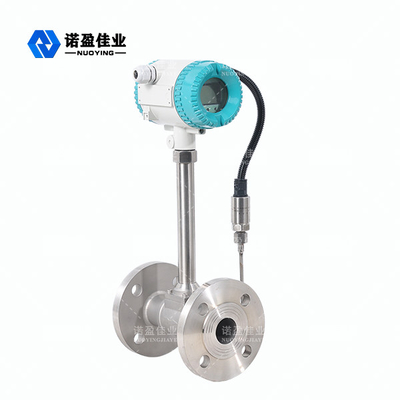

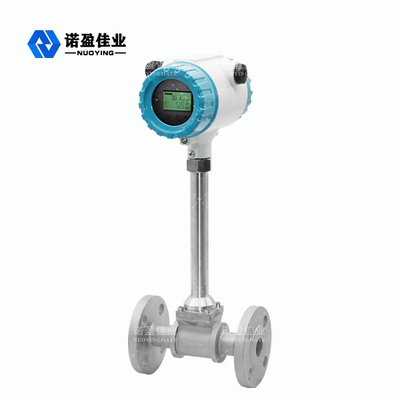

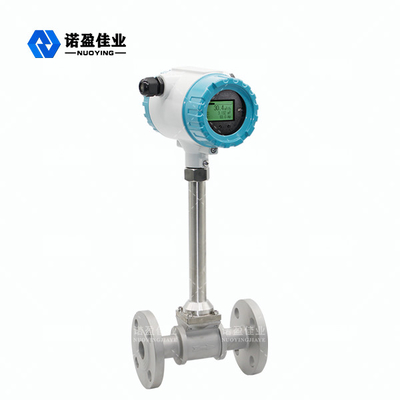

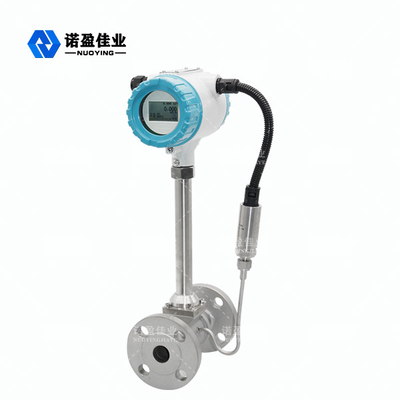

Υψηλό μέτρησης Flowmeter δίνης αξιοπιστίας 20mA ακρίβειας υψηλό
Flowmeter δίνης είναι βασισμένο στην έρευνα και την παραγωγή αρχής δίνης της Carmen, κυρίως για τη βιομηχανική μέτρηση ροής σωληνώσεων ρευστή, όπως το αέριο, το υγρό, ο ατμός και άλλα μέσα. Τα χαρακτηριστικά του είναι μικρή απώλεια πίεσης, μια μεγάλη σειρά, υψηλή ακρίβεια, στη μέτρηση της ροής όγκου των συνθηκών εργασίας σχεδόν ανεξάρτητων από τη ρευστή πυκνότητα, την πίεση, τη θερμοκρασία, το ιξώδες και άλλες παραμέτρους. Καμία κινητό μηχανικό μέρος, τόσο υψηλή αξιοπιστία και χαμηλή συντήρηση. Οι παράμετροι οργάνων μπορούν να είναι σταθερές με τον καιρό. Ο μετρητής ροής δίνης υιοθετεί τον πιεζοηλεκτρικό αισθητήρα πίεσης, ο οποίος είναι ιδιαίτερα αξιόπιστος και μπορεί να εργαστεί στη λειτουργούσα σειρά θερμοκρασίας -20℃~+250℃. Έχει το αναλογικό τυποποιημένο σήμα και την ψηφιακή παραγωγή σημάτων σφυγμού, έτσι είναι εύκολο να χρησιμοποιηθεί με το ψηφιακό σύστημα όπως ο υπολογιστής, ο οποίος είναι μια προηγμένη και ιδανική όργανο μέτρησης.
Flowmeter δίνης αρχή εργασίας
Flowmeter δίνης σχεδιάζεται στον τομέα ροής της γεννήτριας δίνης, του ελέγχου ανίχνευσης και των αντίστοιχων ηλεκτρονικών στοιχείων κυκλώματος και άλλων συστατικών. Όταν οι ρευστές ροές μέσω της γεννήτριας δίνης, αυτό διαμορφώνουν δύο εναλλασσόμενες σειρές των δινών και στις δύο πλευρές, αυτή η δίνη είναι γνωστή ως οδός δίνης της Carmen. Το Strohal, βασισμένο στη θεωρία της οδού δίνης της Carmen, πρότεινε ότι η συχνότητα της οδού δίνης της Carmen είναι ανάλογη προς τη ρευστή ταχύτητα ροής, και έδωσε τη σχέση μεταξύ της συχνότητας και της ταχύτητας ροής: φ = ST × Β/δ
φ: συχνότητα δίνης (Hz)
β: η μέση ταχύτητα ροής και στις δύο πλευρές της γεννήτριας δίνης (m/s)
ST: Συντελεστής Strohal (σταθερός)
Αυτές οι εναλλασσόμενες δίνες διαμορφώνουν μια σειρά εναλλασσόμενης αρνητικής πίεσης, η οποία ενεργεί στον έλεγχο ανίχνευσης και παράγει μια σειρά εναλλασσόμενων ηλεκτρικών σημάτων, τα οποία μετατρέπονται, διαμορφώνονται και ενισχύονται από τον προενισχυτή, και έπειτα την παραγωγή ένα σήμα συχνότητας σφυγμού ή το τυποποιημένο σήμα ανάλογο προς το συγχρονισμό δίνης.
Flowmeter δίνης τεχνικές παράμετροι
| Παροχή ηλεκτρικού ρεύματος | 12~24VDC |
| Ονομαστική πίεση | 1.6MPa, 2.5MPa, 4.0MPa και ανωτέρω |
| Βαθμός ακρίβειας | 1.0, 1.5 |
| Θερμοκρασία MEDIA | -40~350℃ |
| Απώλεια πίεσης | Συντελεστής cd≤2.4 αντίστασης |
| Σήμα παραγωγής | Σφυγμός χαμηλού επιπέδου ≤ 1V υψηλού επιπέδου ≥ 6V, τυποποιημένο τρέχον σήμα 4~20mA τάσης |
| Explosionproof βαθμός | Exia ΙΙ CT6 (προαιρετικό) |
Flowmeter δίνης χαρακτηριστικό σχεδιασμού
1. Εύκολος να εγκαταστήσει την απλή δομή, κανένα κινούμενο μέρος ένδυσης.
2. Υψηλή ακρίβεια μέτρησης, υψηλή αξιοπιστία, καμία ανάγκη για την επιτόπια διόρθωση.
3. Μπορέστε να διαβιβάσετε το σήμα ροής από μια μεγάλη τηλεφωνική απόσταση, και μπορεί να είναι δικτυωμένος με τον υπολογιστή για να πραγματοποιήσει τη συγκεντρωμένη διαχείριση.
4. Ο πίνακας ενισχυτών υιοθετεί το μοναδικό σχέδιο και είναι κοινός για το αέριο και το υγρό.
5. Υπάρχει αναλογικό τυποποιημένο σήμα και ψηφιακή παραγωγή σημάτων σφυγμού, τα οποία μπορούν να χρησιμοποιηθούν εύκολα με τα ψηφιακά συστήματα όπως οι υπολογιστές.
6. Τα explosionproof όργανα μπορούν να χρησιμοποιηθούν στις αντίστοιχες explosionproof θέσεις.
7. Προσαρμοσμένες σχέδιο και παραγωγή σύμφωνα με τις απαιτήσεις πελατών.
