Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | υγρή μέτρηση επιπέδων | Υλικό κεραιών: | 304, 316L (προαιρετικό) |
---|---|---|---|
Μέτρηση της σειράς: | 050~5000mm (τύπος καλωδίων: 25m) | Παροχή ηλεκτρικού ρεύματος: | 24VDC (γραμμή δύο, γραμμή τέσσερις), 220VAC |
Θερμοκρασία διαδικασίας: | -40~+200℃ | Πίεση διαδικασίας: | -0.1~10.0MPa |
Σύνδεση διαδικασίας: | Νήμα, φλάντζα, υποστήριγμα (προαιρετικό) | Παραγωγή σημάτων: | 4… 20mA/HART/RS485… |
Υψηλό φως: | Υγρή μαγνητική συσκευή αποστολής σημάτων επιπέδων,Homeothermy υγρός ισόπεδος μετρητής,Μαγνητική συσκευή αποστολής σημάτων 20mA επιπέδων |

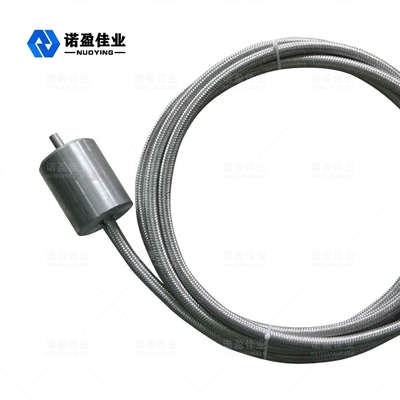

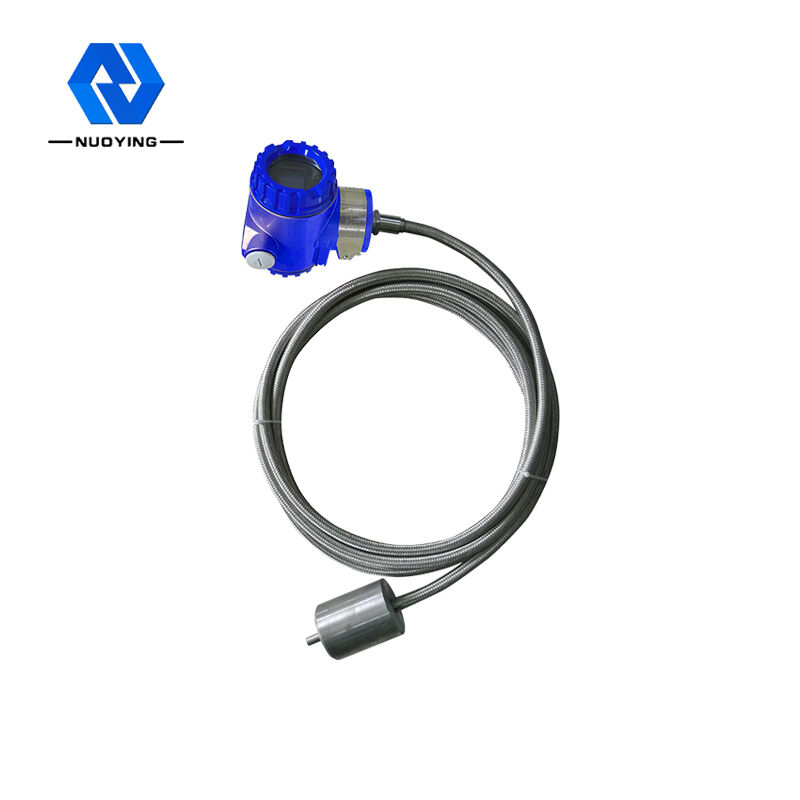

υγρός NYCZ500 Magnetostrictive υγρός μετρητής επιπέδων 20mA Homoeothermy
NYCZ500 Magnetostrictive υγρή αρχή εργασίας μετρητών επιπέδων
Η αρχή εργασίας του magnetostrictive μετρητή επιπέδων παρουσιάζεται στον αριθμό. Το προϊόν αποτελείται κυρίως από μια μετρώντας ράβδο, ένα ηλεκτρονικό διαμέρισμα και μια επιπλέουσα σφαίρα μη-επαφών στη μετρώντας ράβδο. Η μετρώντας ράβδος είναι εξοπλισμένη με το magnetostrictive καλώδιο (καλώδιο κυματοδηγού), και η ράβδος αποτελείται από το non-magnetic σωλήνα ανοξείδωτου, ο οποίος προστατεύει το καλώδιο κυματοδηγού πολύ καλά. Όταν ο magnetostrictive μετρητής επιπέδων λειτουργεί, η γεννήτρια σφυγμού στο ηλεκτρονικό διαμέρισμα στέλνει έναν αρχικό σφυγμό. Όταν αυτός ο αρχικός σφυγμός διαβιβάζεται στο καλώδιο κυματοδηγού, παράγει ένα περιστρεφόμενο μαγνητικό πεδίο που προωθεί στην κατεύθυνση του καλωδίου κυματοδηγού. Αυτό το μηχανικό κύμα διαδίδει σε δύο κατευθύνσεις, το μηχανικό κύμα που φθάνει στο τέλος της μετρώντας ράβδου απορροφάται από τη διάταξη απόσβεσης, το μηχανικό κύμα ότι τα ταξίδια πίσω στην κατεύθυνση του ηλεκτρονικού δοχείου αισθάνονται από το μηχανισμό ενεργειακών επαναλείψεων που εγκαθίσταται στο ηλεκτρονικό δοχείο και που μετατρέπεται σε έναν αντίστοιχο τρέχοντα σφυγμό, και ο μηχανισμός ενεργειακών επαναλείψεων κατόπιν υπολογίζει τη χρονική διαφορά μεταξύ των δύο σφυγμών για να μετρήσει ακριβώς το ύψος του μετρημένου υγρού επιπέδου.
NYCZ500 Magnetostrictive υγρό χαρακτηριστικό σχεδιασμού μετρητών επιπέδων
1. Η ευρύτερη δυνατότητα εφαρμογής, ποικίλες μορφές ελέγχων, ποικίλες μορφές σύνδεσης διαδικασίας, ποικίλα υλικά παραγωγής, μπορεί να είναι προσαρμοσμένο σχέδιο
2. Αξιοπιστία: Δεδομένου ότι ο magnetostrictive μετρητής επιπέδων υιοθετεί την αρχή κυματοδηγού, δεν υπάρχει κανένα μηχανικό κινούμενο μέρος, έτσι δεν υπάρχει καμία τριβή, καμία ένδυση. Ο ολόκληρος μετατροπέας εσωκλείεται σε έναν σωλήνα ανοξείδωτου, και τη μέση μη-επαφή μέτρησης, αξιόπιστη εργασία αισθητήρων, μακρά ζωή.
3. Υψηλή ακρίβεια: Δεδομένου ότι ο magnetostrictive μετρητής επιπέδων λειτουργεί με το σφυγμό κυματοδηγού, η μετρημένη μετατόπιση καθορίζεται με τη μέτρηση του χρόνου του αρχικού σφυγμού και του τελειώνοντας σφυγμού, έτσι η ακρίβεια μέτρησης είναι υψηλή και η ανάλυση είναι καλύτερη από 0.01%FS, το οποίο είναι δύσκολο να επιτευχθεί την ακρίβεια με άλλους αισθητήρες.
4. Καλή ασφάλεια: Ο Magnetostrictive μετρητής επιπέδων έχει την υψηλή explosionproof απόδοση, ασφαλής αφ' εαυτού, ασφαλής να χρησιμοποιήσει, ιδιαίτερα κατάλληλος για τη μέτρηση των χημικών υλικών και των εύφλεκτων υγρών. Καμία ανάγκη να ανοιχτεί το καπάκι της δεξαμενής κατά το μέτρηση, που αποφεύγει την αβεβαιότητα της χειρωνακτικής μέτρησης.
5. Ο Magnetostrictive μετρητής επιπέδων είναι εύκολο να εγκατασταθεί και απλό να διατηρηθεί: Ο Magnetostrictive μετρητής επιπέδων εγκαθίσταται γενικά μέσω του υπάρχοντος στομίου στην κορυφή της δεξαμενής, ιδιαίτερα κατάλληλη για την εγκατάσταση των υπόγειων δεξαμενών αποθήκευσης και των δεξαμενών ήδη σε λειτουργία, και δεν μπορεί να έχει επιπτώσεις στην κανονική παραγωγή κατά τη διάρκεια της διαδικασίας εγκαταστάσεων.
NYCZ500 Magnetostrictive υγρές τεχνικές παράμετροι μετρητών επιπέδων
Χαρακτηριστική εφαρμογή | Υγρή μέτρηση επιπέδων |
Μορφή κεραιών | Τύπος ελέγχων, τύπος καλωδίων |
Υλικό κεραιών | 304, 316L (προαιρετικό) |
Μέτρηση της σειράς | 050~5000mm (τύπος καλωδίων: 25m) |
Ακρίβεια μέτρησης | <0.25% (Range<20m) |
Μέτρηση της γωνίας | 10° |
Παροχή ηλεκτρικού ρεύματος | 24VDC (γραμμή δύο, γραμμή τέσσερις), 220VAC |
Θερμοκρασία διαδικασίας | -40~+200℃ |
Πίεση διαδικασίας | -0.1~10.0MPa |
Σύνδεση διαδικασίας | Νήμα, φλάντζα, υποστήριγμα (προαιρετικό) |
Παραγωγή σημάτων | 4… 20mA/HART/RS485… |
Λειτουργώντας ρεύμα | 4… 20mA |
Χαρακτηριστικό φορτίων | Μέγιστη αντίσταση 600Ω φορτίων για την τρέχουσα παραγωγή μέγιστη αντίσταση 2mA φορτίων για την παραγωγή τάσης |
Χρόνος απόκρισης | 0.2-5ms |
Επίπεδο προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
Explosionproof βαθμός | ExiaCT6Ⅱ GA Exia Ⅱ CT6 ΜΒ |
NYCZ500 Magnetostrictive υγρός τομέας εφαρμογής μετρητών επιπέδων
1. Βιομηχανικοί μέτρηση και έλεγχος επιπέδων τομέων
2. Μέτρηση και έλεγχος επιπέδων δεξαμενών
3. Υγρός έλεγχος επιπέδων στη χημική διαδικασία
4. Υγρός έλεγχος επιπέδων της φαρμακευτικής δεξαμενής
5. Έλεγχος δεξαμενών τροφίμων και ποτών
6. Έλεγχος σταθμών ύδατος φραγμάτων
7. Πόσιμο νερό και επεξεργασία λυμάτων
8. Μέτρηση και έλεγχος διεπαφών λάδι-νερού
9. Μετρώντας σύστημα διαχείρισης βενζινάδικων
10. Άλλοι υγροί μέτρηση και έλεγχος επιπέδων…
