Λεπτομέρειες:
|
Χαρακτηριστική εφαρμογή: | υγρή μέτρηση επιπέδων | Μέτρηση της σειράς: | 0~6m |
---|---|---|---|
Παραγωγή αναστροφέων: | 4… 20mA (ανεφοδιασμός power24VDC) | Θερμοκρασία διαδικασίας: | -50~+350℃ |
Πίεση διαδικασίας: | -0.1~+16MPa | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική) |
Μορφή εγκατάστασης: | Δευτερεύων-τοποθετημένος, τοπ-τοποθετημένος | Υλικό κύριου σώματος: | 304.316 |
Υψηλό φως: | Μαγνητική συσκευή αποστολής σημάτων επιπέδων χτυπημάτων,Υγρός μαγνητικός μετρητής ροής τύπων χτυπημάτων,20mA μαγνητικός μετρητής επιπέδων επιπλεόντων σωμάτων |

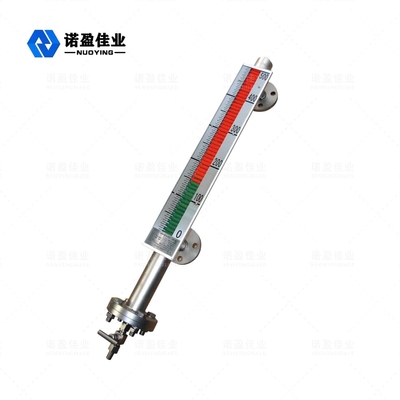

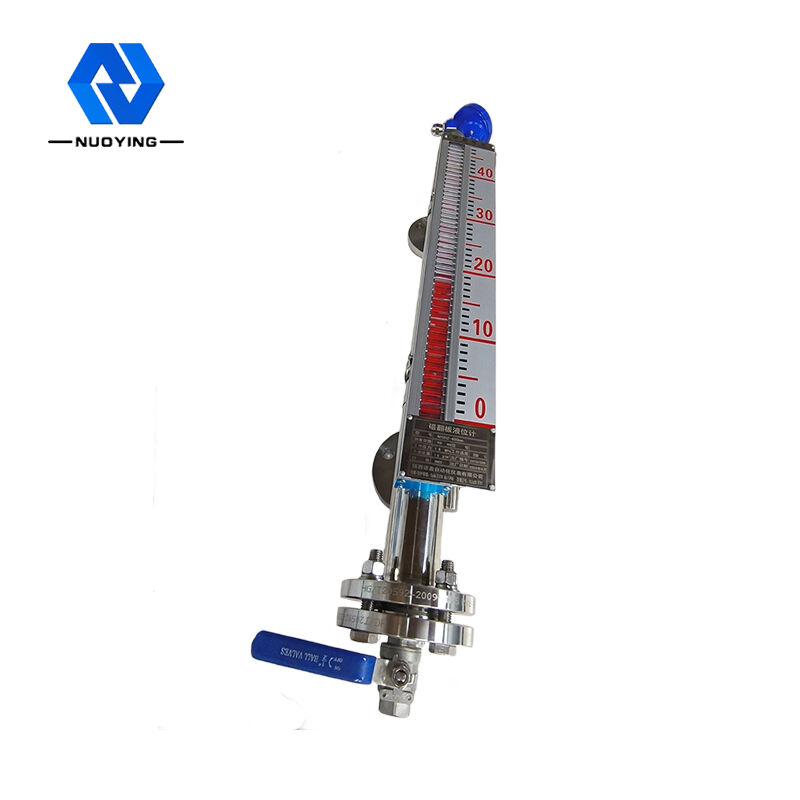

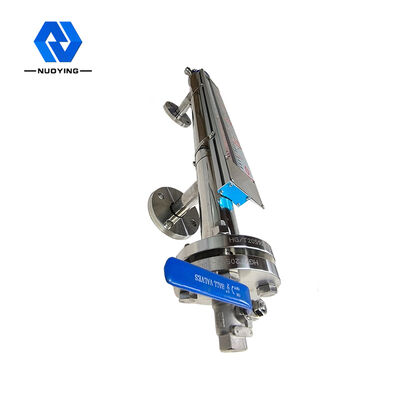

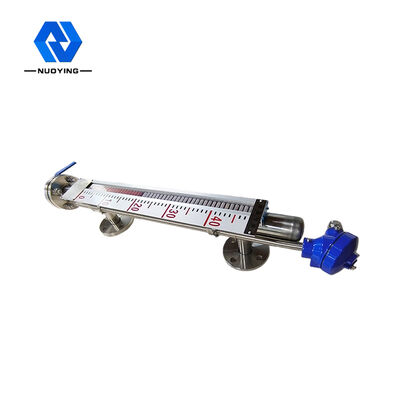

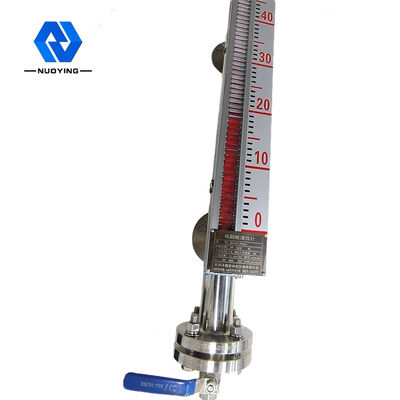

Απορριμμένος μετρητής επιπέδων χτυπημάτων 20mA υγρός NYUHZ μαγνητικός
Μαγνητική αρχή εργασίας μετρητών επιπέδων χτυπημάτων NYUHZ
Ο μαγνητικός μετρητής επιπέδων χτυπημάτων μπορεί να χρησιμοποιηθεί στους διάφορους πύργους, τις δεξαμενές, τις δεξαμενές, τα σφαιρικούς σκάφη και τους λέβητες και άλλο εξοπλισμό για την ανίχνευση μέσου επιπέδου. Ο μαγνητικός μετρητής επιπέδων χτυπημάτων μπορεί να σφραγιστεί ιδιαίτερα, leak-proof και κατάλληλος για υψηλής θερμοκρασίας, την υψηλή πίεση και την αντίσταση διάβρωσης.
Ο μαγνητικός μετρητής επιπέδων χτυπημάτων καλεί μια κοιλότητα (μετρώντας το σωλήνα ή το σωλήνα κύριων σωμάτων) που κρατά το επιπλέον σώμα, και η κοιλότητα συνδέεται με το σκάφος μέσω μιας φλάντζας ή άλλης κατάλληλης σύνδεσης. Η αίθουσα συνδέεται με το σκάφος με τις φλάντζες ή άλλες κατάλληλες συνδέσεις για να διαμορφώσει έναν σύνδεσμο. Σύμφωνα με την αρχή της συνδέοντας συσκευής, καθώς το υγρό επίπεδο στο σκάφος αλλάζει πάνω-κάτω, το υγρό επίπεδο στην αίθουσα είναι το ίδιο ύψος με το υγρό επίπεδο στο σκάφος. Το υγρό επίπεδο μέσα στην αίθουσα είναι το ίδιο ύψος, έτσι οδηγεί το επιπλέον σώμα μέσα στην αίθουσα που κινείται πάνω-κάτω, αυξανόμενος και πέφτοντας με το υγρό επίπεδο μέσα στο σκάφος. Αυτή τη στιγμή δεν μπορούμε να δούμε το υγρό επίπεδο, έτσι μια μαγνητική επίδειξη στηλών κτυπήματος εγκαθίσταται έξω από την κοιλότητα. Όταν το επίπεδο στο μετρημένο σκάφος αυξάνεται και πέφτει, το μαγνητικό επιπλέον σώμα στο σωλήνα σωμάτων των ανόδων και των πτώσεων μετρητών επιπέδων επίσης, και ο μόνιμος μαγνήτης μέσα στο επιπλέον σώμα μεταφέρονται στο μαγνητικό δείκτη στηλών κτυπήματος μέσω της μαγνητικής σύζευξης, που οδηγεί την κόκκινη και άσπρη στήλη κτυπήματος για να κτυπήσουν 180° όταν αυξάνεται το υγρό επίπεδο, οι αλλαγές στηλών κτυπήματος από άσπρο στο κόκκινο, και όταν οι υγρές πτώσεις επιπέδων, οι αλλαγές στηλών κτυπήματος από κόκκινο στο λευκό, και την κόκκινος-άσπρη σύνδεση του δείκτη είναι το πραγματικό ύψος το υγρό επίπεδο μέσα στο σκάφος, επίτευξης κατά συνέπεια καθαρή ένδειξη του υγρού επιπέδου.
Μαγνητικό χαρακτηριστικό σχεδιασμού μετρητών επιπέδων χτυπημάτων NYUHZ
1. Απλή δομή, εύρωστη και αξιόπιστη, σταθερή λειτουργία.
2. Η κλίμακα επίδειξης τομέων είναι σαφής, ευδιάκριτη και εύκολο να διαβαστεί.
3. Μπορέστε να μετρήσετε και να δείξετε το επίπεδο διαβρωτικού, εύφλεκτου, τοξικού, υψηλής θερμοκρασίας, ανακατωμένου και μολυσμένου υγρού.
4. Ποικίλες μορφές εγκαταστάσεων, ποικίλες μορφές σύνδεσης μπορούν να επιλεχτούν.
5. Η σειρά πίεσης σχεδίου είναι από το πλήρες κενό σε 10MPa.
6. Σειρά θερμοκρασίας σχεδίου -160~+450℃.
7. Το επαγγελματικό σχέδιο για την ειδικές πίεση και τη θερμοκρασία είναι διαθέσιμο.
Τεχνικές παράμετροι μετρητών επιπέδων χτυπημάτων NYUHZ μαγνητικές
Χαρακτηριστική εφαρμογή | Υγρή μέτρηση επιπέδων |
Μορφή εγκατάστασης | Δευτερεύων-τοποθετημένος, τοπ-τοποθετημένος |
Υλικό κύριων σωμάτων | 304.316 |
Μέτρηση της σειράς | 0~6m |
Μέτρηση της ακρίβειας | ±3mm, ±5mm, ±10mm, ±20mm (προαιρετικό) |
Μέση πυκνότητα | ≥0.425g/cm ³ |
Διαφορά πυκνότητας | ≥0.1g/cm ³ |
Μέσο ιξώδες | ≤0.4Pa.S |
Παραγωγή ελέγχου | 220VAC, 1A |
Παραγωγή αναστροφέων | 4… 20mA (ανεφοδιασμός power24VDC) |
Θερμοκρασία διαδικασίας | -50~+350℃ |
Πίεση διαδικασίας | -0.1~+16MPa |
Σύνδεση διαδικασίας | Φλάντζα (προαιρετική) |
Ψήφισμα | ±1mm |
Επίπεδο προστασίας | IP65, IP67, IP68 (ΠΡΟΑΙΡΕΤΙΚΌ) |
Explosionproof βαθμός | Exia ΙΙ CT6 GA, Exd ΙΙ CT6 ΜΒ |
Μαγνητικός τομέας εφαρμογής μετρητών επιπέδων χτυπημάτων NYUHZ
Ο μαγνητικός υγρός ισόπεδος μετρητής χτυπημάτων είναι κατάλληλος για την υγρή επίδειξη επιπέδων στη χημική ουσία, το πετρέλαιο και άλλα βιομηχανικά εμπορευματοκιβώτια εξοπλισμού. Ο μαγνητικός υγρός ισόπεδος μετρητής χτυπημάτων μπορεί να εγκατασταθεί πρόσθετα με έναν υγρό ισόπεδο μετρητή και έναν υγρό διακόπτη επιπέδων για τη μακρινή μετάδοση σημάτων. Η σφαίρα επιπλεόντων σωμάτων σχεδιάζεται με τις ειδικές διαδικασίες όπως υψηλής θερμοκρασίας, η υψηλή πίεση και η χαμηλή πυκνότητα, και επιλογή των διαφορετικών υλικών όπως το τιτάνιο, 316L, και PTFE μπορεί να εξασφαλίσει το προϊόν. Κατάλληλος για οποιεσδήποτε υγρές ανάγκες μέτρησης τομέων επιπέδων. Αυτή τη στιγμή, ο μαγνητικός υγρός ισόπεδος μετρητής χτυπημάτων έχει χρησιμοποιηθεί ευρέως στην υγρούς μέτρηση και τον έλεγχο επιπέδων στο πετρέλαιο, τη χημική ουσία, τη μεταλλουργία, τη ηλεκτρική δύναμη, τα τρόφιμα, το φαρμακευτικό είδος, την κατασκευή χάρτου και άλλες βιομηχανίες.
