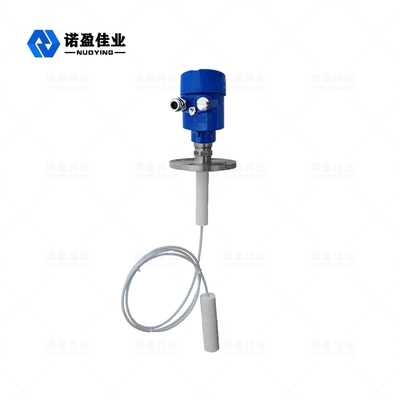

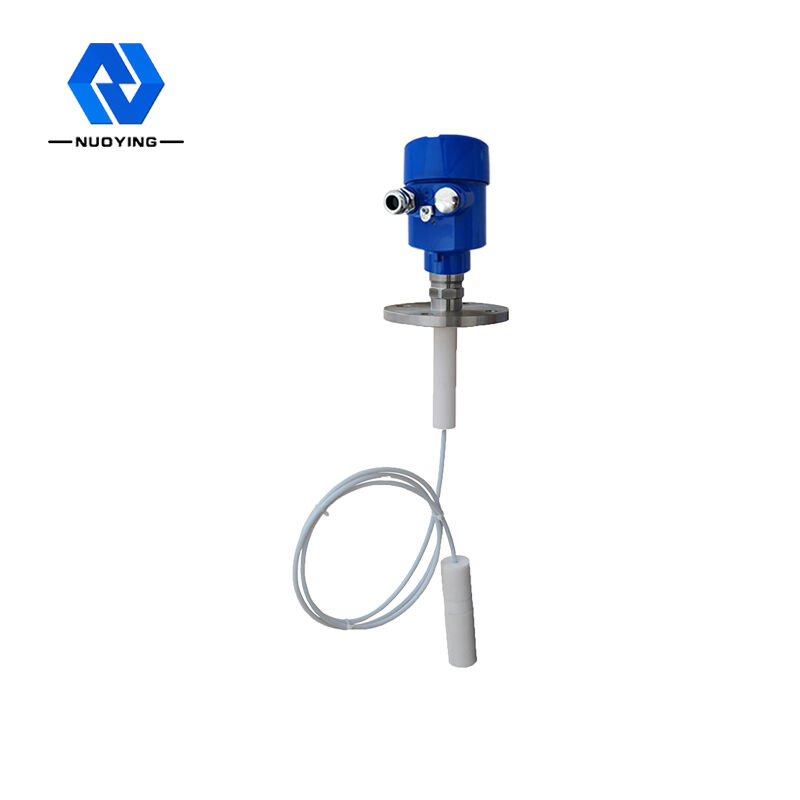

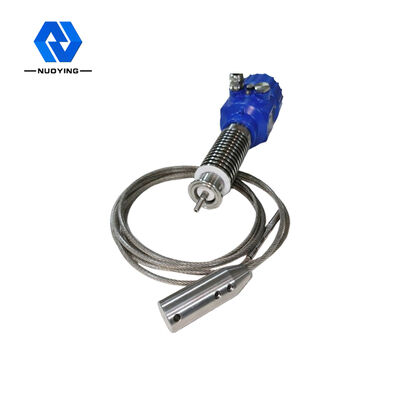

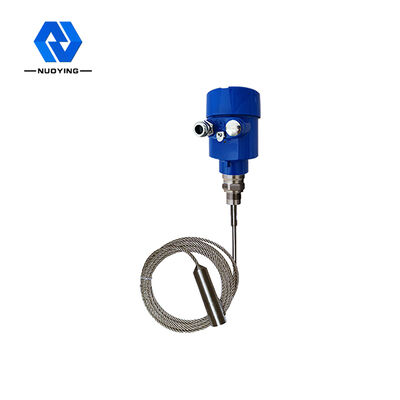

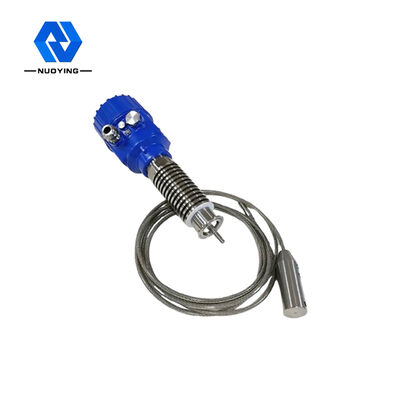

καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ επαφών 30m NYRD701 για τα υγρά στερεά μόρια σκόνης

καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ επαφών 30m NYRD701 για τα υγρά στερεά μόρια σκόνης
καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ επαφών 30m NYRD701 για τα υγρά στερεά μόρια σκόνης

Μεγάλες Εικόνας :  καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ επαφών 30m NYRD701 για τα υγρά στερεά μόρια σκόνης

Λεπτομέρειες:
Τόπος καταγωγής: Xi'an, Shaanxi, Κίνα
Μάρκα: NUOYINGJIAYE
Πιστοποίηση: CE
Αριθμό μοντέλου: NYRD701
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 PC
Τιμή: $450 to $1700 /pcs
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο, 60cm×30cm×30cm
Χρόνος παράδοσης: 7 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: προ μήνας 1000 PC

καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ επαφών 30m NYRD701 για τα υγρά στερεά μόρια σκόνης

περιγραφή
Χαρακτηριστική εφαρμογή: Υγρό, σκόνη, στερεά μόρια Materia κεραιών: Εύκαμπτο καλώδιο, PTFE, 304 (προαιρετικά)
Μέτρηση της σειράς: 30m Παροχή ηλεκτρικού ρεύματος: 24VDC (δύο γραμμές, τέσσερις γραμμές)
Μέση θερμοκρασία: -40~+130℃, - 40~+250℃ Πίεση διαδικασίας: -0.1~4.0MPa
Σύνδεση διαδικασίας: Νήμα, φλάντζα (προαιρετική) Παραγωγή σημάτων: 4… 20mA/HART/RS485/Modbus…
Υψηλό φως:

Καθοδηγημένη επαφή συσκευή αποστολής σημάτων 30m επιπέδων ραντάρ

,

Καθοδηγημένη σκόνη συσκευή αποστολής σημάτων επιπέδων ραντάρ κυμάτων

,

Καθοδηγημένος υγρό αισθητήρας επιπέδων ραντάρ

Καυτή πώληση 30m καθοδηγημένη συσκευή αποστολής σημάτων επιπέδων ραντάρ επαφών NYRD701





NYRD701 καθοδηγημένη αρχή εργασίας συσκευών αποστολής σημάτων επιπέδων ραντάρ



Ο υψηλής συχνότητας σφυγμός μικροκυμάτων που στέλνεται από το καθοδηγημένο ραντάρ κυμάτων διαδίδει κατά μήκος του τμήματος ανίχνευσης (καλώδιο χάλυβα ή ράβδος χάλυβα). Κατά αντιμετώπιση του μετρημένου μέσου, την προκαλεί την αντανάκλαση λόγω της ξαφνικής αλλαγής της διηλεκτρικής σταθεράς, και μέρος της ενέργειας σφυγμού απεικονίζεται πίσω. Το χρονικό διάστημα μεταξύ του διαβιβασθε'ντος σφυγμού και του απεικονισμένου σφυγμού είναι ανάλογο προς την απόσταση από το μετρημένο μέσο.

Εισαγωγή:

Το καθοδηγημένο ραντάρ κυμάτων είναι μια όργανο μέτρησης βασισμένη στην αρχή του χρονικού ταξιδιού. Τα τρεξίματα κυμάτων ραντάρ στη ταχύτητα του φωτός, και ο τρέχοντας χρόνος μπορούν να μετατραπούν στο υλικό σήμα επιπέδων μέσω των ηλεκτρονικών συστατικών. Ο έλεγχος στέλνει τον υψηλής συχνότητας σφυγμό και διαδίδει κατά μήκος του ελέγχου καλωδίων ή ράβδων. Όταν ο σφυγμός συναντά την υλική επιφάνεια, απεικονίζεται πίσω και παραλαμβάνεται από το δέκτη στο όργανο, και το σήμα απόστασης μετατρέπεται στο υλικό σήμα επιπέδων.

Το απεικονισμένο σήμα διαβιβάζεται στο ηλεκτρονικό κύκλωμα του οργάνου κατά μήκος του ελέγχου καλωδίων ή ράβδων. Ο μικροεπεξεργαστής επεξεργάζεται το σήμα και προσδιορίζει την ηχώ που παράγεται από το σφυγμό μικροκυμάτων στην υλική επιφάνεια. Η σωστή αναγνώριση σημάτων ηχούς ολοκληρώνεται από το λογισμικό σφυγμού.

Η απόσταση Δ από την υλική επιφάνεια είναι ανάλογη προς το χρονικό ταξίδι Τ σφυγμού:

D=C×T/2 (το Γ είναι η ταχύτητα του φωτός).

Δεδομένου ότι η απόσταση Ε της κενής δεξαμενής είναι γνωστή, το υλικό επίπεδο Λ είναι:

L=E-D

Παραγωγή:

Τίθεται με την εισαγωγή του κενού ύψους Ε δεξαμενών (= στο σημείο μηδέν), του πλήρους ύψους Φ δεξαμενών (= σύνολο - κλίμακα) και μερικών παραμέτρων εφαρμογής. Οι παράμετροι εφαρμογής θα προσαρμόσουν αυτόματα το όργανο στο περιβάλλον μέτρησης, που αντιστοιχεί στην παραγωγή 4-20mA.



NYRD701 καθοδηγημένο χαρακτηριστικό σχεδιασμού συσκευών αποστολής σημάτων επιπέδων ραντάρ



1.The ο ευφυής μετρητής επιπέδων ραντάρ υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς. Μέτρηση επαφών, υψηλή ακρίβεια μέτρησης, ακριβέστερη μέτρηση. Συγχρόνως, το καθοδηγημένο ραντάρ κυμάτων είναι ανθεκτικό στην προσκόλληση και δεν επηρεάζεται από την εξωτερική θερμοκρασία όπως η μέσες θερμοκρασία και η προσκόλληση.

2. ποικίλοι τρόποι σύνδεσης διαδικασίας και τύποι τμημάτων ανίχνευσης καθιστούν καθοδηγημένους μετρητές επιπέδων ραντάρ κυμάτων 70X τους σειρά κατάλληλους για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές. Όπως υψηλής θερμοκρασίας, η υψηλή πίεση και τα χαμηλά μέσα διηλεκτρικής σταθεράς.

3.With ο τρόπος εργασίας σφυγμού, το προϊόν έχει εξαιρετικά - χαμηλή δύναμη εκπομπής και μπορεί να εγκατασταθεί στα διάφορα εμπορευματοκιβώτια μετάλλων και αμέταλλων, χωρίς ζημιά στο ανθρώπινο σώμα και το περιβάλλον.



NYRD701 καθοδηγημένες τεχνικές παράμετροι συσκευών αποστολής σημάτων επιπέδων ραντάρ



Χαρακτηριστική εφαρμογή Υγρό, σκόνη, στερεά μόρια
Υλικό κεραιών Εύκαμπτο καλώδιο, PTFE, 304 (προαιρετικά)
Μέτρηση της σειράς 30m
Μέτρηση της ακρίβειας 0.05%-0.1%F.S
Παροχή ηλεκτρικού ρεύματος 24VDC (δύο γραμμές, τέσσερις γραμμές)
Μέση θερμοκρασία -40~+130℃, - 40~+250℃
Πίεση διαδικασίας -0.1~4.0MPa
Σύνδεση διαδικασίας Νήμα, φλάντζα (προαιρετική)
Επίπεδο προστασίας IP67
Explosionproof βαθμός Exia ΙΙ CT6
Παραγωγή σημάτων 4… 20mA/HART/RS485/Modbus…



Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών.



NYRD701 καθοδηγημένος τομέας εφαρμογής συσκευών αποστολής σημάτων επιπέδων ραντάρ



1.Power εγκαταστάσεις: Δεξαμενές, αντλίες σιλό, κουτάλες ατμού, αποθήκευση τέφρας, δεξαμενές πετρελαίου, κ.λπ.

2.Oilfield: Δεξαμενές αποθήκευσης αργού πετρελαίου, δεξαμενές αποθήκευσης διυλισμένου πετρελαίου, τριφασικοί διαχωριστές, εγκαθιστώντας δεξαμενές, δεξαμενές λυμάτων, δεξαμενές λάσπης διατρήσεων, κ.λπ.

3.Chemical: Πύργος απόσταξης αργού πετρελαίου, σιλό πρώτης ύλης, ενδιάμεσο σιλό, δεξαμενή αντίδρασης, δεξαμενή αμμωνίας, δεξαμενή αποθήκευσης ασφάλτου, κ.λπ.

4.Metallurgy: Σιλό πρώτης ύλης, σιλό βοηθητικού υλικού, δεξαμενές απομονωτών ηλεκτρολυτικών κυττάρων, κ.λπ.

5.Water πόροι: Κανάλια, δεξαμενές, άρδευση καλλιεργήσιμου εδάφους, έλεγχος επιπέδων νερού ποταμού, προειδοποίηση ξαφνικών πλημμυρών, αστική πλημμύρα, κ.λπ.

6.Foodstuffs: Εργοστάσιο χυμού, εργοστάσιο γάλακτος, δεξαμενή αποθήκευσης ακατέργαστης ζάχαρης, δεξαμενή αποθήκευσης τοματοπολτών, δεξαμενή αποθήκευσης ζυθοποιείων, κ.λπ.

7.Pharmaceuticals: Κινεζικοί φαρμακευτικοί δεξαμενές αποθήκευσης, διαχωριστές, δεξαμενές ζύμωσης, κ.λπ.

8.Water επεξεργασία: Δεξαμενές, βόθροι, δεξαμενές κατεργασίας ύδατος, δεξαμενές ιζηματογένεσης, βαθιά φρεάτια, δίκτυα πόσιμου νερού, κ.λπ.

9.Paper: Σιλό πρώτης ύλης, πύργος αποθήκευσης, ξεραίνοντας τύμπανο, χημικό σιλό υλικής αποθήκευσης, κ.λπ.

10.Other: Λατομείο, ανθρακωρυχείο, προστασία του περιβάλλοντος, ναυπηγική και άλλες βιομηχανίες.
