Λεπτομέρειες:
|
| Πρότυπο προϊόντων: | NYRD704 | Τύπος κεραιών: | Τύπος ράβδων Ομοαξονικός |
|---|---|---|---|
| Υλικό κεραιών: | 304,316 (προαιρετικός) | Δειγματοληψία ηχούς: | 55 times/s |
| Μέτρηση της σειράς: | 6M | Μέτρηση της ακρίβειας: | ±1mm |
| Θερμοκρασία διαδικασίας: | -40~130℃ | Πίεση διαδικασίας: | -0.1~2.0MPa |
| Υψηλό φως: | Καθοδηγημένος μετρητής ραντάρ κυμάτων,Ομοαξονικός μετρητής επιπέδων ραντάρ,μετρητής επιπέδων ραντάρ 6m μετρώντας |
||

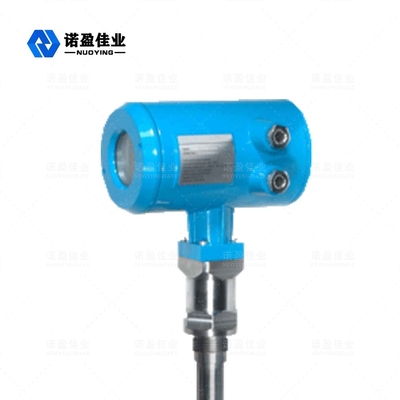

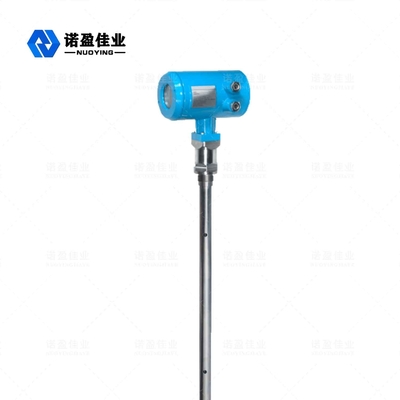

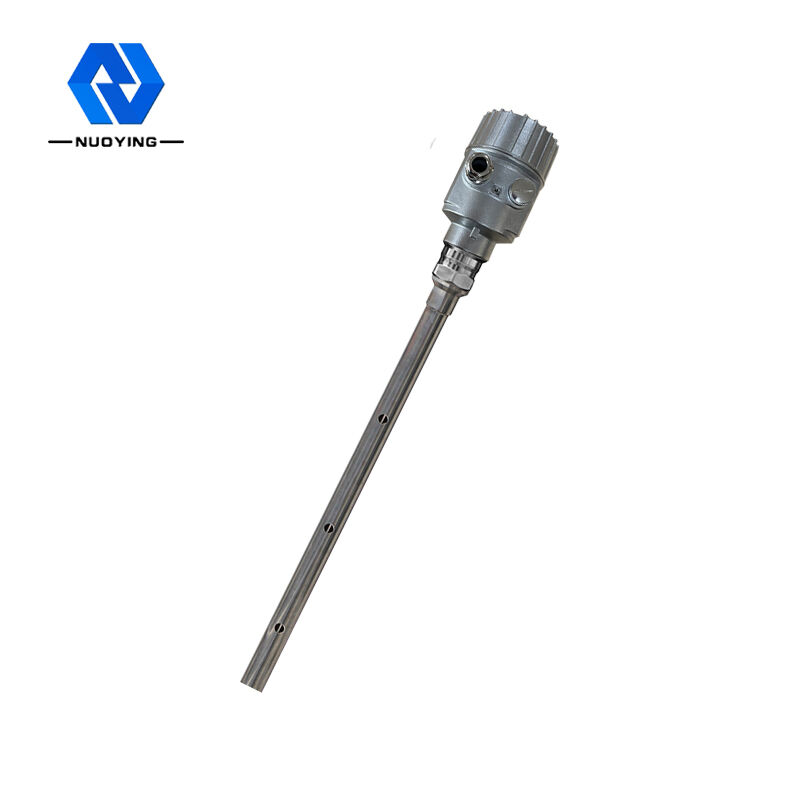

Ομοαξονικό NYRD704 1.8GHz καθοδήγησε τη μεγάλη μπλε περίπτωση 6m μετρητών επιπέδων ραντάρ κυμάτων μετρώντας σειρά
Καθοδηγημένη αρχή εργασίας μετρητών επιπέδων ραντάρ κυμάτων NYRD704 1.8GHz
Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων είναι ένας μετρητής επιπέδων βασισμένος στην αρχή της αντανάκλασης χρονικών περιοχών (TDR). Ο ηλεκτρομαγνητικός σφυγμός του ισόπεδου μετρητή ραντάρ διαδίδει κατά μήκος του καλωδίου ή του ελέγχου χάλυβα στη ταχύτητα του φωτός. Μέρος του σφυγμού μετρητών επιπέδων απεικονίζεται για να διαμορφώσει μια ηχώ και να επιστρέψει στη συσκευή αποστολής σημάτων σφυγμού κατά μήκος της ίδιας πορείας. Η απόσταση μεταξύ της συσκευής αποστολής σημάτων και της επιφάνειας του μετρημένου μέσου είναι ανάλογη προς το χρόνο διάδοσης του σφυγμού κατά τη διάρκεια εκείνης της περιόδου, και το υγρό ύψος επιπέδων υπολογίζεται.
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ κυμάτων NYRD704 καθοδηγημένη 1.8GHz

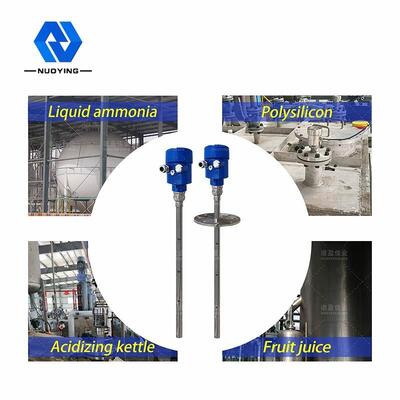

| Χαρακτηριστική εφαρμογή | Υγρά, ειδικά εκείνοι με τις χαμηλές διηλεκτρικές σταθερές |
| Διαβιβάστε τη συχνότητα | 1.8GHz |
| Πρότυπο προϊόντων | NYRD704 |

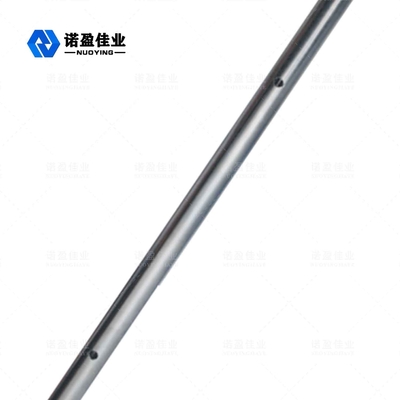

| Τύπος κεραιών | Τύπος ράβδων Ομοαξονικός |
| Υλικό κεραιών | 304,316 (προαιρετικός) |
| Δειγματοληψία ηχούς | 55 times/s |
| Μέτρηση της σειράς | 6m |
| Μέτρηση της ακρίβειας | ±1mm |
| Παροχή ηλεκτρικού ρεύματος | 24VDC, 220VAC (προαιρετικό) |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Θερμοκρασία διαδικασίας | -40~130℃ |
| Πίεση διαδικασίας | -0.1~2.0MPa |
| Σύνδεση διαδικασίας | Φλάντζα, βήμα (προαιρετικό) |
| Επίπεδο προστασίας | IP67 |
| Explosionproof βαθμός | Exia ΙΙ CT6 GA |
Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τη συγκεκριμένη απαίτηση των χρηστών!

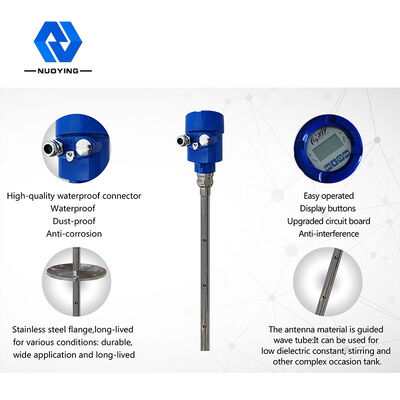

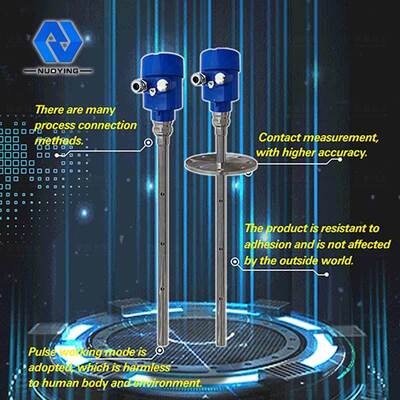

Καθοδηγημένα χαρακτηριστικά σχεδιασμού μετρητών επιπέδων ραντάρ κυμάτων NYRD704 1.8GHz
1. Χρησιμοποιώντας τον τρόπο εργασίας σφυγμού, το προϊόν έχει εξαιρετικά - χαμηλή δύναμη εκπομπής, και μπορεί να εγκατασταθεί στα διάφορα εμπορευματοκιβώτια μετάλλων και αμέταλλων, χωρίς ζημιά στο ανθρώπινο σώμα και το περιβάλλον.
2. Ποικίλοι μέθοδοι σύνδεσης διαδικασίας και τύποι τμημάτων ανίχνευσης κάνουν καθοδηγημένο ραντάρ κυμάτων 70X το σειρά τους ισόπεδους μετρητές κατάλληλους για τις διάφορες σύνθετες συνθήκες εργασίας και τις εφαρμογές. Όπως: υψηλής θερμοκρασίας, υψηλή πίεση και χαμηλό μέσο διηλεκτρικής σταθεράς.
3. Ο καθοδηγημένος μετρητής επιπέδων ραντάρ κυμάτων υιοθετεί την προηγμένη τεχνολογία επεξεργασίας μικροκυμάτων και τη μοναδική τεχνολογία επεξεργασίας ηχούς ανακαλύψεων ηχούς, τη μέτρηση επαφών, την υψηλή ακρίβεια μέτρησης και την ακριβέστερη μέτρηση. Συγχρόνως, το καθοδηγημένο ραντάρ κυμάτων είναι ανθεκτικό στην προσκόλληση και δεν επηρεάζεται από το εξωτερικό περιβάλλον όπως η μέσες θερμοκρασία και η προσκόλληση.
Καθοδηγημένος οδηγός εγκατάστασης μετρητών επιπέδων ραντάρ κυμάτων NYRD704 1.8GHz
Ο ακόλουθος οδηγός εγκαταστάσεων είναι κατάλληλος για αυτόν των ελέγχων καλωδίων και ράβδων για τη μέτρηση των στερεών μορίων και του υγρού. Ο ομοαξονικός σωληνοειδής έλεγχος εφαρμόζεται μόνο στο υγρό αντικείμενο.
Καθοδηγημένη θέση εγκατάστασης μετρητών επιπέδων ραντάρ κυμάτων NYRD704 1.8GHz
Προσπαθήστε να μείνετε μακρυά από την έξοδο και τον κολπίσκο.
Ο μετρητής δεν πρέπει να αγγίξει τον εσωτερικό τοίχο δεξαμενών για τις δεξαμενές μετάλλων και τις πλαστικές δεξαμενές. Εάν είναι μια δεξαμενή μετάλλων, ο υλικός μετρητής επιπέδων δεν πρέπει να εγκατασταθεί στο κέντρο της δεξαμενής.
Προτείνεται να εγκαταστήσει στο 1/4 της διαμέτρου σιλό.
Οι έλεγχοι των τύπων καλωδίων ή ράβδων πρέπει να κρατήσουν μια απόσταση μακρυά από τον τοίχο δεξαμενών περισσότερο από 30cm.
Το κατώτατο σημείο ελέγχων πρέπει να είναι περίπου 30mm στο κατώτατο σημείο δεξαμενών.
Ο έλεγχος πρέπει να κρατήσει μια απόσταση περισσότερο από 200mm από τα εμπόδια μέσα στη δεξαμενή.
Ο αισθητήρας μπορεί να εγκατασταθεί στο κέντρο της κορυφής δεξαμενών, εάν το κατώτατο σημείο του εμπορευματοκιβωτίου είναι ένας κώνος, έτσι η μέτρηση μπορεί να ληφθεί στο κατώτατο σημείο δεξαμενών.
