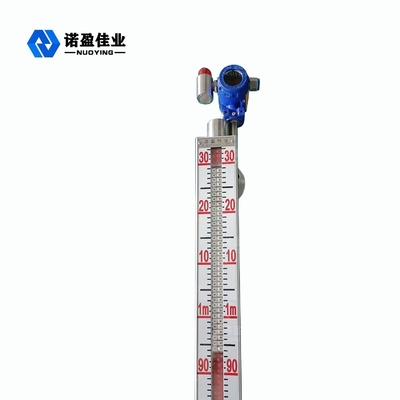

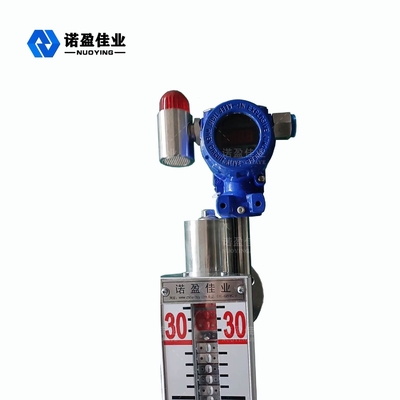

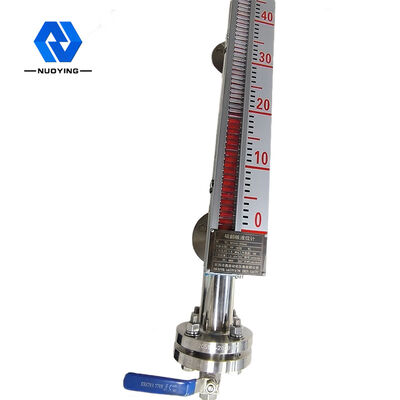

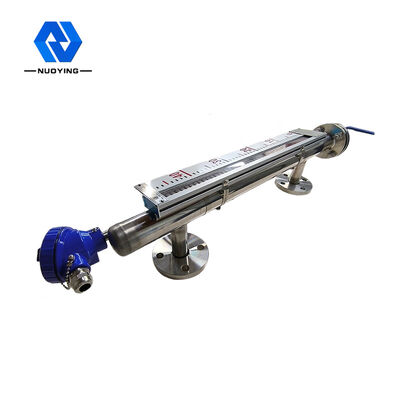

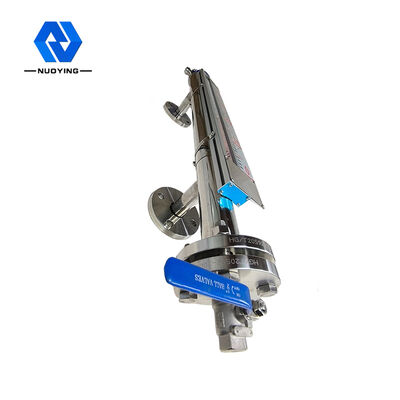

Μαγνητική συσκευή αποστολής σημάτων 6m επιπέδων πιάτων NYUHZ εγκατάσταση φλαντζών

Εντυπωσιακό NYUHZ Πλάκα Μαγνητικός Διαβιβαστής Επιπέδου 6m εγκατάσταση φλέγγας

NYUHZ Πλάκα μαγνητικού επιπέδου πομπόςΑρχή λειτουργίας

Το μαγνητικό μέτρο έχει ένα θάλαμο που περιέχει μια πλωτή μπάλα, και η κοιλότητα συνδέεταιμε φλάντσα ή άλλη κατάλληλη σύνδεσηΣύμφωνα με την αρχή των συνδέσμων, με την αλλαγή του επιπέδου του υγρού στο δοχείο,το επίπεδο υγρού στην κοιλότητα είναι το ίδιο με το επίπεδο υγρού στο δοχείοΈτσι, η πλωτή μπάλα στον θάλαμο οδηγείται πάνω και κάτω, με την άνοδο και πτώση του επιπέδου του υγρού στο δοχείο.Έτσι έχουμε μια μαγνητική στήλη αναστροφή οθόνη στο εξωτερικό της κοιλότητας.

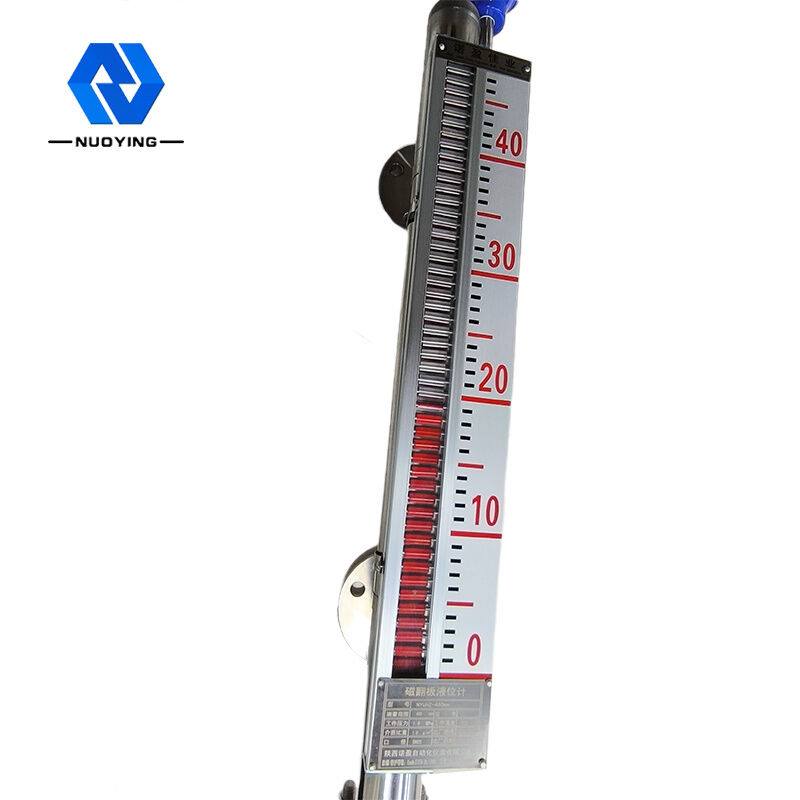

Μεταξύ του υγρού βύθισης με πλωτή σφαίρα και του εγκατεστημένου πλωτού μέρουςΜόνιμος μαγνητικός χάλυβας στη διασταύρωση, όταν το επίπεδο υγρού στο μετρούμενο δοχείο αυξάνεται και πέφτει, το ίδιο και το μαγνητικό πλωτό στο σωλήνα σώματος μετρητή επιπέδου υγρού.Ο μόνιμος μαγνητικός χάλυβας στο πλωτήρα μεταδίδεται στον δείκτη μαγνητικής στήλης με μαγνητική ζεύξηΌταν το επίπεδο του υγρού αυξάνεται, η στήλη αναστροφής αλλάζει από λευκό σε κόκκινο και όταν το επίπεδο του υγρού πέφτει, ΙΕίναι το αντίθετο..ΤΗ κόκκινη και λευκή διασταύρωση του δείκτη είναι το πραγματικό ύψος του επιπέδου του υγρού μέσα στο δοχείο, με αποτέλεσμα να επιτυγχάνεται σαφής ένδειξη του επιπέδου του υγρού.

NYUHZ Πλάκα μαγνητικού επιπέδου πομπόςΤεχνική παράμετρος

※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωνα μεπρος τηνειδικές απαιτήσειςτουχρήστες!

NYUHZ Πλάκα μαγνητικού επιπέδου πομπόςΧαρακτηριστικά σχεδιασμού

◎Η απλή δομή, η σταθερή και αξιόπιστη λειτουργία.
◎Η κλίμακα απεικόνισης σκηνής είναι καθαρή, ελκυστική και εύκολη στην ανάγνωση.
◎Τα επίπεδα υγρών που μπορούν να μετρηθούν και να υποδεικνύονται ως διαβρωτικά, εύφλεκτα, τοξικά, υψηλής θερμοκρασίας, ταραγμένα και μολυσμένα.
◎Πολλές μορφές εγκατάστασης, πολλαπλές μορφές σύνδεσης μπορούν να είναι προαιρετικές.
◎Διαφορά πίεσης σχεδιασμού από πλήρες κενό έως 10 MPa.
◎Το εύρος θερμοκρασίας σχεδιασμού - 160 〜 + 450 °C.
Επαγγελματική σχεδίαση για ειδική πίεση και θερμοκρασία.

NYUHZ Πλάκα μαγνητικού επιπέδου πομπόςΑπαιτήσεις εγκατάστασης

NYUHZ Πλάκα μαγνητικού επιπέδου πομπόςΠεδίο εφαρμογής

Ο μαγνητικός μετρητής επιπέδου φλαπ μπορεί να χρησιμοποιηθεί για την ανίχνευση μεσαίου επιπέδου διαφόρων πύργων, δεξαμενών, αυλών, σφαιρικών δοχείων και λέβητων.αντιδιαρροϊκό και κατάλληλο για υψηλές θερμοκρασίες, υψηλής πίεσης, ανθεκτικές στη διάβρωση περιπτώσεις.
