Υψηλής θερμοκρασίας μετρητής δεικτών αισθητήρων επιπέδων πετρελαίου μετρητών επιπέδων χτυπημάτων μαγνητικός

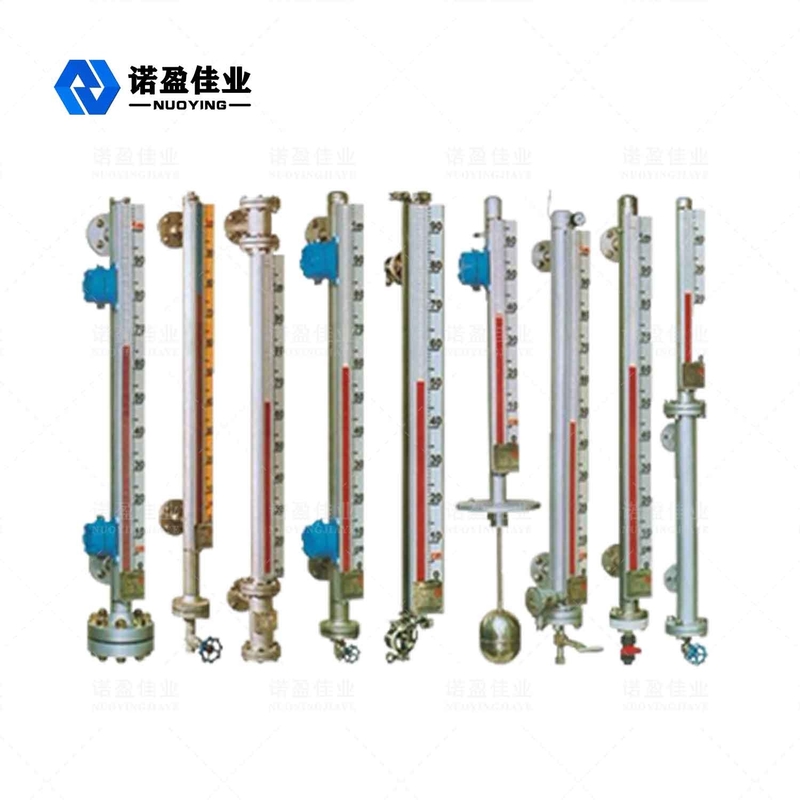

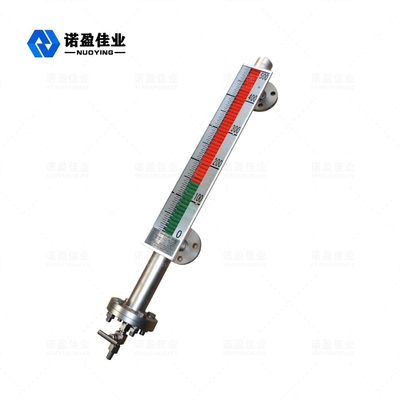

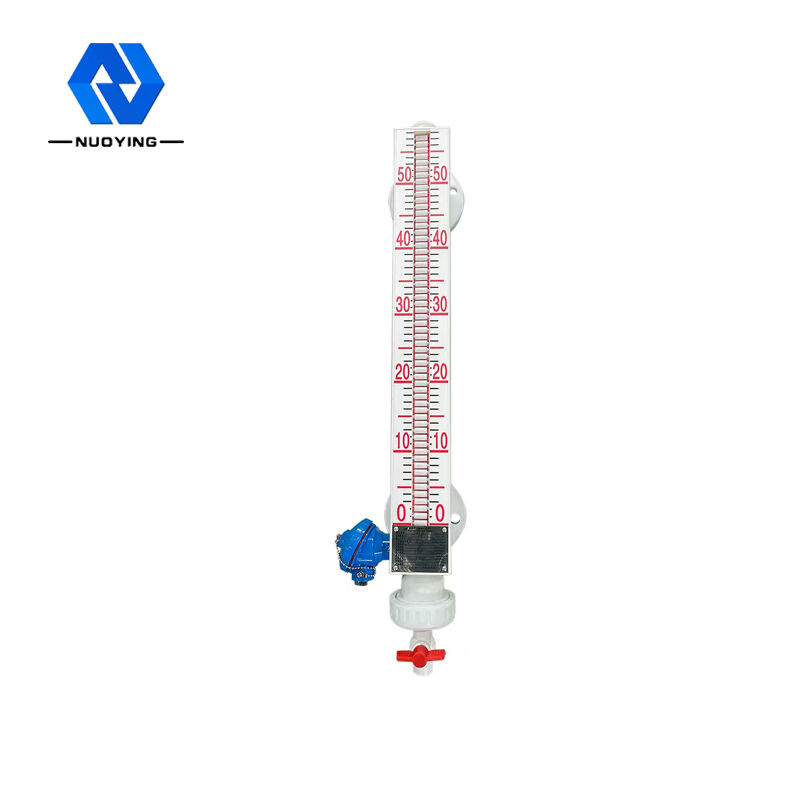

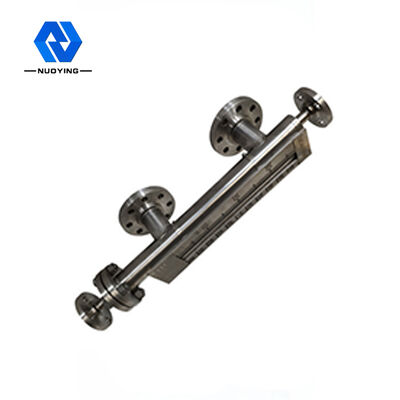

Δείκτης Μαγνητικής Βαλβίδας Στάθμης Λαδιού Υψηλής Θερμοκρασίας

Περιγραφή Προϊόντος Μαγνητικής Βαλβίδας Στάθμης

Ο μαγνητικός μετρητής στάθμης με πτερύγιο μπορεί να χρησιμοποιηθεί για την ανίχνευση στάθμης μέσου σε διάφορους πύργους, δεξαμενές, δοχεία, σφαιρικά δοχεία και λέβητες. Ο μαγνητικός μετρητής στάθμης με πτερύγιο μπορεί να επιτύχει υψηλή στεγανότητα, αντιδιαρροή και μπορεί να χρησιμοποιηθεί σε περιπτώσεις υψηλής θερμοκρασίας, υψηλής πίεσης και αντοχής στη διάβρωση.

Ο μαγνητικός μετρητής στάθμης υγρού με πτερύγιο διαθέτει κοιλότητα (που ονομάζεται σωλήνας μέτρησης ή κύριος σωλήνας) που φιλοξενεί την πλωτή μπάλα. Η κοιλότητα σχηματίζει μια συσκευή επικοινωνίας με το δοχείο μέσω φλάντζων ή άλλων κατάλληλων μεθόδων σύνδεσης. Σύμφωνα με την αρχή του συνδέσμου, καθώς η στάθμη του υγρού στο δοχείο αλλάζει πάνω και κάτω, η στάθμη του υγρού στην κοιλότητα είναι στο ίδιο ύψος με τη στάθμη του υγρού στο δοχείο, έτσι η πλωτή μπάλα στην κοιλότητα οδηγείται να κινείται πάνω και κάτω, και η στάθμη του υγρού στο δοχείο ανεβαίνει και πέφτει με την άνοδο και την πτώση της στάθμης του υγρού στο δοχείο. Σε αυτήν την περίπτωση, δεν μπορούμε να δούμε τη στάθμη του υγρού, οπότε εγκαθίσταται ένας μαγνητικός δείκτης στήλης αναστροφής έξω από την κοιλότητα.

Ο χάλυβας μόνιμου μαγνήτη είναι εγκατεστημένος στο σημείο σύνδεσης της πλωτής μπάλας που βυθίζεται στο υγρό και του πλωτού μέρους. Όταν η στάθμη του υγρού στο μετρούμενο δοχείο ανεβαίνει και πέφτει, η μαγνητική πλωτή μπάλα στον σωλήνα του μετρητή στάθμης υγρού επίσης ανεβαίνει και πέφτει, και ο χάλυβας μόνιμου μαγνήτη στην πλωτή μπάλα περνάει. Η μαγνητική σύζευξη μεταδίδεται στον μαγνητικό δείκτη στήλης αναστροφής, ο οποίος οδηγεί τις κόκκινες και λευκές στήλες αναστροφής να αναστρέφονται 180°. Όταν η στάθμη του υγρού ανεβαίνει, η στήλη αναστροφής αλλάζει από λευκό σε κόκκινο, και όταν η στάθμη του υγρού πέφτει, η στήλη αναστροφής αλλάζει από κόκκινο σε λευκό. Το σημείο σύνδεσης κόκκινου και λευκού είναι το πραγματικό ύψος της στάθμης του υγρού μέσα στο δοχείο, έτσι ώστε να επιτευχθεί σαφής ένδειξη της στάθμης του υγρού.

Χαρακτηριστικά Σχεδιασμού Μαγνητικής Βαλβίδας Στάθμης

◎Απλή δομή, συμπαγής και αξιόπιστη, σταθερή λειτουργία.

◎Η βαθμονόμηση είναι σαφής και ευανάγνωστη.

◎Μετρά και υποδεικνύει διαβρωτικές, εύφλεκτες, τοξικές, υψηλής θερμοκρασίας, αναβραζόμενες μολυσμένες στάθμες υγρών.

◎Διατίθενται πολλαπλοί τρόποι εγκατάστασης και σύνδεσης.
