Λεπτομέρειες:
|
| Υλικό κεραιών: | 304 316L | 316L: | παραβολικός |
|---|---|---|---|
| Υλικό περίπτωσης: | χυτή περίπτωση αργιλίου | Δειγματοληψία ηχούς: | 100 times/s |
| Λειτουργούσα θερμοκρασία: | -40~80℃ | Μέτρηση της σειράς: | 80M |
| Δύναμη: | 3W | ||
| Υψηλό φως: | Parabolic Antenna Radar Level Sensor,Cast Aluminum Radar Level Gauge,Tank Height Measurement Guided Wave Radar |
||

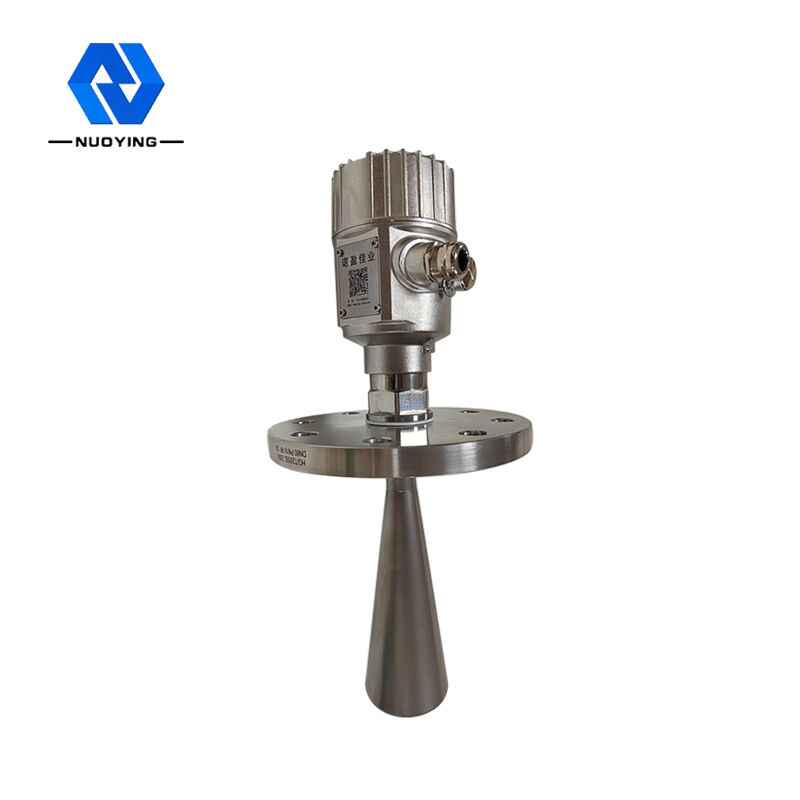

Χυτή παραβολική κεραία συσκευών αποστολής σημάτων επιπέδων ραντάρ αργιλίου για τη μέτρηση ύψους δεξαμενών
Αρχή εργασίας μετρητών επιπέδων ραντάρ
Η αρχή μέτρησης ο μετρητής επιπέδων ραντάρ διαβιβάζει ένα σήμα σφυγμού μικροκυμάτων με ένα στενό J και την πολύ χαμηλή ενέργεια μέσω μιας κεραίας. Αυτό το σήμα σφυγμού διαβιβάζεται στο διάστημα στη ταχύτητα του φωτός και απεικονίζεται όταν αντιμετωπίζει το μετρημένο μέσο. Το απεικονισμένο σήμα παραλαμβάνεται από το όργανο, και το σήμα σφυγμού διαβιβάζεται και το σήμα σφυγμού παραλαμβάνεται. Το χρονικό διάστημα είναι ανάλογο προς την απόσταση μεταξύ του αεροπλάνου αναφοράς και της επιφάνειας του μετρημένου μέσου. Η απόσταση μεταξύ της κεραίας και της επιφάνειας του μέσου μπορεί να μετρηθεί με τη μέτρηση του χρονικού διαστήματος μεταξύ της μετάδοσης και της υποδοχής.
| Πλήρης φωτισμός: |
Παραβολικός ισόπεδος μετρητής ραντάρ κεραιών Ισόπεδος μετρητής ραντάρ μέτρησης ύψους δεξαμενών Παραβολικός μετρητής δεξαμενών ραντάρ κεραιών |
||
|---|---|---|---|
Τεχνική παράμετρος μετρητών επιπέδων ραντάρ
| Χαρακτηριστική εφαρμογή | Ελεγκτικά στερεά, σκόνη, μόρια, κ.λπ. |
| Διαβιβάστε τη συχνότητα | 26GHz |
| Ακρίβεια | 3mm |
| Σειρά | 80m |
| Υλικό κεραιών | 304 316L (προαιρετικά) |
| Δειγματοληψία ηχούς | 100 times/s |
| Θερμοκρασία διαδικασίας | -40~130℃ |
| Περιβαλλοντική υγρασία | 0~90% |
| Ψήφισμα | 1mm |
| Σύνδεση διαδικασίας | Εγκατάσταση φλαντζών ή υποστηριγμάτων |
| Ηλεκτρική διεπαφή | M20×1. 5, ½ «NPT |
| Παραγωγή σημάτων | 4… 20mA/HART/RS485/Modbus… |
| Δύναμη ανεφοδιασμού | 24V συνεχές ρεύμα (προαιρετικό) |
| Δύναμη | 3W |
| Explosionproof βαθμός | ExiaCT6Ⅱ (προαιρετικά) |
| Κατηγορία προστασίας | IP67 |
※ Σημείωση: Τα προϊόντα μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις των χρηστών!
