Λεπτομέρειες:
|
Μέσο: | Διαβρωτικό υγρό | Υλικό: | PFA |
---|---|---|---|
Μέτρηση της σειράς: | 20m | Λειτουργούσα θερμοκρασία: | -40~130℃ |
Παραγωγή σημάτων: | 4… 20mA/HART/RS485/Modbus… | Ακρίβεια: | 3mm |
Explosionproof βαθμός: | Exia IICT6 (προαιρετικό) | Ηλεκτρική διεπαφή: | M20×1. 5, ½ «NPT |
Υψηλό φως: | Μετρητής στάθμης δεξαμενής ραντάρ PFA,μετρητής στάθμης δεξαμενής ραντάρ IP67,πομπός ραντάρ κατευθυνόμενων κυμάτων PFA |

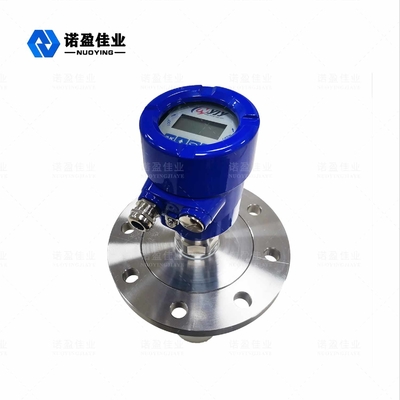

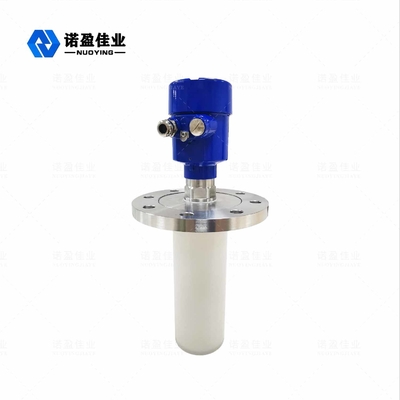

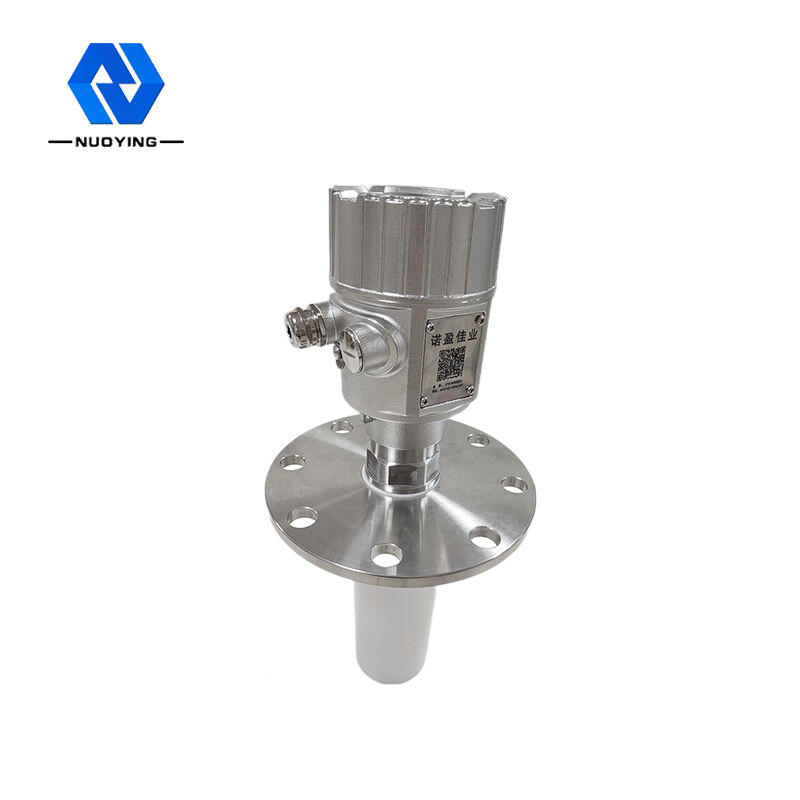

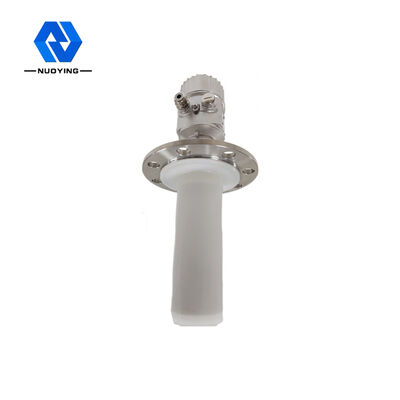

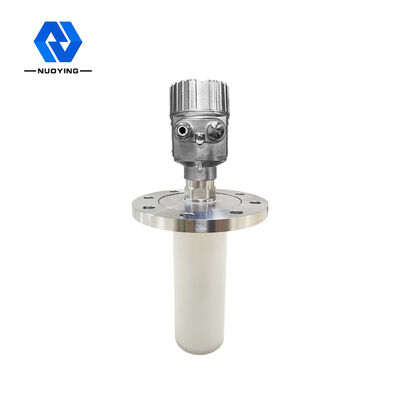

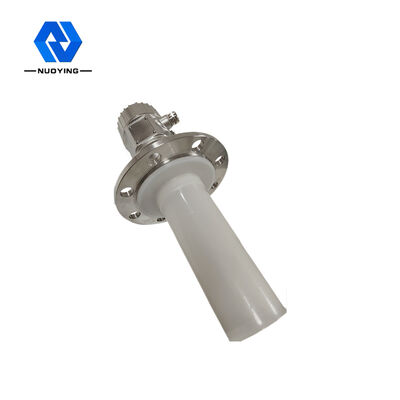

26 GHz NYRD-86 Ραντάρ Επίπεδο Μετρητής
Ο αισθητήρας μέτρησης στάθμης ραντάρ σειράς NYRD80X είναι ένα όργανο μέτρησης στάθμης ραντάρ υψηλής συχνότητας 26Hz με μέγιστη απόσταση μέτρησης 80 μέτρα.Η κεραία έχει βελτιστοποιηθεί περαιτέρω και ο νέος γρήγορος μικροεπεξεργαστής μπορεί να εκτελεί επεξεργασία ανάλυσης σήματος υψηλότερου ρυθμού, έτσι ώστε το όργανο να μπορεί να χρησιμοποιηθεί σε ορισμένες πολύπλοκες συνθήκες μέτρησης, όπως βραστήρα αντίδρασης, αποθήκευση στερεών.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Τυπική εφαρμογή | Διαβρωτικό υγρό κ.λπ |
Συχνότητα εκπομπής | 26 GHz |
Ακρίβεια | 3 χιλιοστά |
Εύρος | 20μ |
Υλικό κεραίας | PFA (προαιρετικό) |
Δειγματοληψία ηχούς | 100 φορές/δευτ |
Θερμοκρασία διεργασίας | -40~130℃ |
Υγρασία περιβάλλοντος | 0~90% |
Ανάλυση | 1mm |
Σύνδεση διαδικασίας | φλάντζα |
Ηλεκτρική διεπαφή | Μ20×1.5, ½" NPT |
Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
Τροφοδοσία ρεύματος | 24V DC 220VAC (προαιρετικό) |
Εξουσία | 3W |
Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 (προαιρετικό) |
Κατηγορία προστασίας | IP67 |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

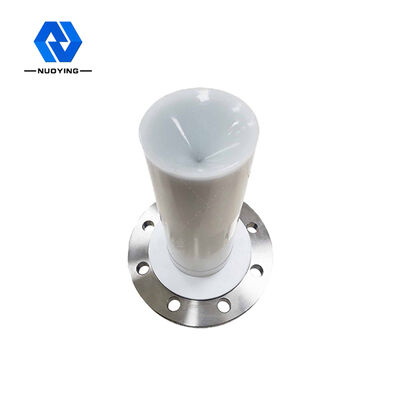

Η κεραία μετρητή στάθμης ραντάρ που χρησιμοποιεί υλικό PFA, πλαστικό PFA είναι ένα συμπολυμερές μικρής ποσότητας υπερφθοροπροπυλ υπερφθοροβινυλαιθέρα και πολυτετραφθοροαιθυλενίου.Η συνοχή της τήξης ενισχύεται και το ιξώδες του διαλύματος μειώνεται, ενώ οι ιδιότητες παραμένουν αμετάβλητες σε σύγκριση με αυτές του PTFE.Η ρητίνη μπορεί να υποστεί άμεση επεξεργασία με συνηθισμένη θερμοπλαστική χύτευση.Κατάλληλο για την κατασκευή εξαρτημάτων ανθεκτικών στη διάβρωση, εξαρτημάτων ανθεκτικών στη φθορά, εξαρτημάτων σφράγισης, μονωτικών εξαρτημάτων και εξαρτημάτων ιατρικών οργάνων.
Ραντάρ Επίπεδο Αρχή μέτρησης μετρητή
Η κεραία επιπέδου ραντάρ εκπέμπει έναν στενό παλμό μικροκυμάτων και τον μεταδίδει προς τα κάτω μέσω της κεραίας.Αφού ο παλμός αγγίξει την επιφάνεια του μέσου που μετράται, ανακλάται πίσω και γίνεται αποδεκτός από το σύστημα κεραίας ξανά, μεταδίδοντας το σήμα στο τμήμα του ηλεκτρονικού κυκλώματος που μετατρέπεται αυτόματα σε σήμα θέσης αντικειμένου (επειδή η ταχύτητα διάδοσης του παλμού είναι εξαιρετικά γρήγορη, Ο χρόνος που χρειάζεται για να φτάσουν τα ηλεκτρομαγνητικά κύματα στον στόχο και να ανακληθούν πίσω στον δέκτη είναι σχεδόν στιγμιαίος.)

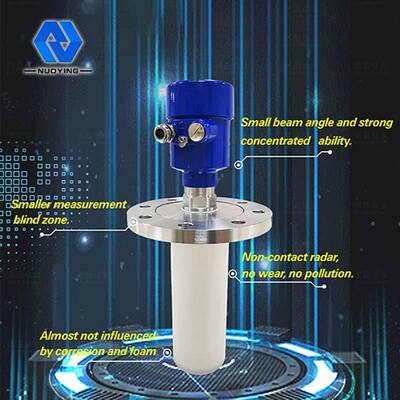

Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
