Λεπτομέρειες:
|
Μέτρηση της σειράς: | 120m | Διαβίβαση της συχνότητας: | 76GHz~81GHz, πλάτος 5GHz συχνότητας ανίχνευσης FM |
---|---|---|---|
Μορφή κεραιών: | κεραία φακών, αντιδιαβρωτική κεραία φακών | Σύνδεση διαδικασίας: | Νήμα βιδών, φλάντζα (προαιρετική), βαλμένος φλάντζα |
Ακρίβεια μέτρησης: | 0.05%~0.1%F.S | Λειτουργούσα θερμοκρασία: | -40~130℃, - 40~250℃ |
Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Παροχή ηλεκτρικού ρεύματος: | 24VDC, 220VAC |
Υψηλό φως: | IP65 Πομπός στάθμης ραντάρ 80 Ghz,Πομπός στάθμης ραντάρ συνεχούς συχνότητας,μετρητής στάθμης υγρού 20m 40m |

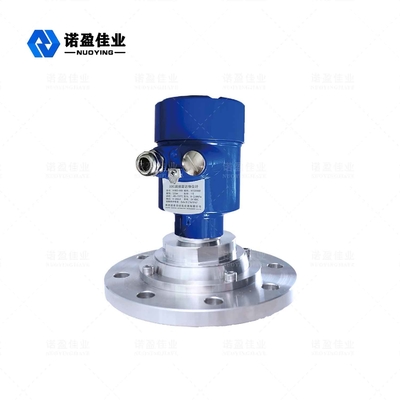

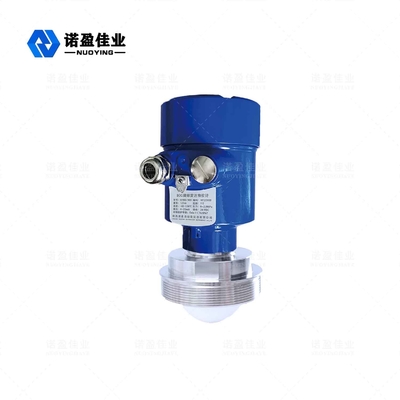

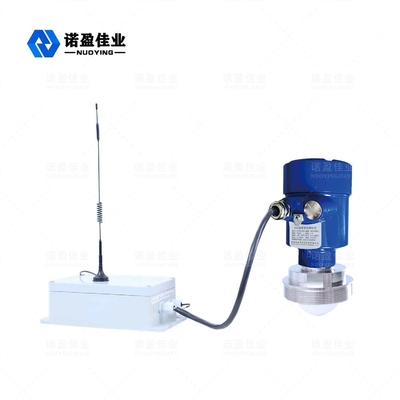

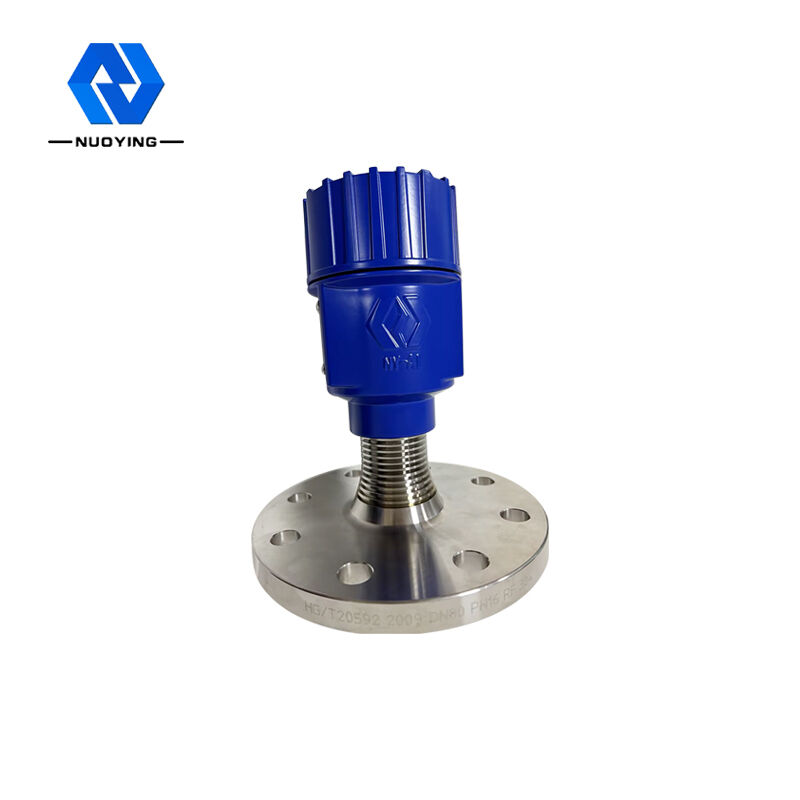

Μετρητής στάθμης ραντάρ κυμάτων συνεχούς διαμόρφωσης συχνότητας 80 GHz, Εύρος μέτρησης: 0~20m,0~40m,0~80m,μετρητής στάθμης υγρού
Διαμόρφωση συνεχούς συχνότητας 80 GHz Κύμα Ραντάρ Επίπεδο Μετρητής
Τι είναι ένα ηλεκτρομαγνητικό κύμα χιλιοστών;συνήθως το ηλεκτρομαγνητικό κύμα τομέα συχνότητας 30-300 GHz (μήκος κύματος 1-10 mm) ονομάζεται κύμα χιλιοστών, το οποίο βρίσκεται στο επικαλυπτόμενο εύρος μήκους κύματος του μικροκυμάτων και του υπερύθρου κύματος, επομένως έχει τα χαρακτηριστικά
και του δύο φάσματος.Η ζώνη 76-81 GHz αυτού του προϊόντος είναι η περιοχή με τη λιγότερη κατανόηση και ανάπτυξη εφαρμογών από τον άνθρωπο μέχρι στιγμής.
Ραντάρ Επίπεδο ΜετρητήςΤεχνική Παράμετρος
Συχνότητα εκπομπής | 76GHz~81GHz, πλάτος συχνότητας σάρωσης FM 5GHz |

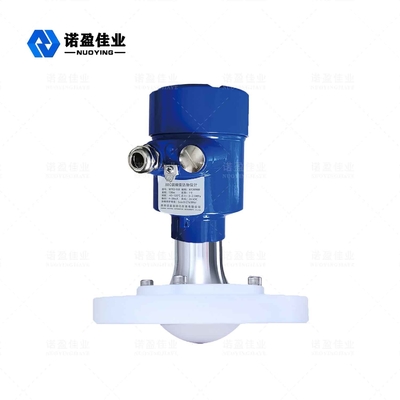

Φόρμα κεραίας | κεραία φακού, αντιδιαβρωτική κεραία φακού |
Υλικό κεραίας | PTFE, 304+PTFE |
Εύρος μέτρησης | 0,08-120μ |
Ακρίβεια μέτρησης | 0,05% ~ 0,1% FS |
Παροχή ηλεκτρικού ρεύματος | 24VDC, 220VAC |
Έξοδος σήματος | 4...20mA/HART/RS485/Modbus... |
Θερμοκρασία διεργασίας | -40~+130℃, -40~+260℃ (≥260℃ μπορεί να προσαρμοστεί) |
Πίεση διαδικασίας | -0,1~4,0MPa |
Σύνδεση διαδικασίας | Κλωστή, Στήριγμα, Φλάντζα, Σφιγκτήρας υγιεινής (προαιρετικό) |
Επίπεδο προστασίας | IP65, IP67, IP68 (προαιρετικό) |
Αντιεκρηκτική βαθμίδα | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Ραντάρ Επίπεδο ΜετρητήςΛειτουργικός Αρχή
Προϊόντα ραντάρ κυμάτων FM FMCW (ονομάζονται επίσης ραντάρ κυμάτων χιλιοστών), επειδή χρησιμοποιούν ζώνες κυμάτων χιλιοστών με υψηλότερη συχνότητα από τα ραντάρ ζώνης Ku, είναι σημαντικά για την απομακρυσμένη ανίχνευση στόχων και τα περιβάλλοντα ισχυρού καπνού και σκόνης, όπως απεικόνιση μεγάλων αποστάσεων και πολλαπλών φασματική απεικόνιση.Εφαρμογή και μπορεί να ανιχνεύσει μικρότερους στόχους από το ραντάρ μικροκυμάτων και να επιτύχει ακριβέστερη τοποθέτηση, με υψηλότερη ανάλυση και ισχυρότερη εμπιστευτικότητα.
Ραντάρ Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
◎ Πολύ καλή μεταβατική απόδοση: Βασισμένο στο τσιπ ραδιοσυχνοτήτων χιλιοστών κυμάτων CMOS που έχει δημιουργηθεί μόνος του, επιτυγχάνει μια πιο αυστηρή αρχιτεκτονική ραδιοσυχνοτήτων και υψηλότερο λόγο σήματος προς θόρυβο.
◎ Εύρος ζώνης εργασίας 5 GHz, έτσι ώστε το προϊόν να έχει υψηλότερη ανάλυση μέτρησης και ακρίβεια μέτρησης.
◎ Συνοχή: Διπολική ταλάντωση που προκαλείται από ξηρό ρεύμα ή μη γραμμική επίδραση συχνότητας διαφοράς συνεκτικού παλμού λέιζερ.
◎ Χαμηλή ενέργεια: Η ενέργεια φωτονίου κύματος χιλιοστών είναι μόνο μερικά χιλιοστά ηλεκτρον βολτ και δεν θα υπάρξει ιονισμός ακτίνων Χ και ζημιά στην προς ανίχνευση ουσία, επομένως δεν είναι εύκολο να βλάψετε την προς ανίχνευση ουσία.
◎Ισχυρή διεισδυτικότητα: Έχει ισχυρή διεισδυτική ισχύ για μη πολικά υλικά.Πολλά μη μεταλλικά μη πολικά υλικά έχουν λιγότερη απορρόφηση ακτίνων σε αυτή τη ζώνη, επομένως μπορούν να χρησιμοποιηθούν για την ανίχνευση της εσωτερικής δομής των υλικών.Για παράδειγμα, τα κεραμικά/χαρτόνι/πλαστικά προϊόντα/αφροί είναι διαφανή στην ηλεκτρομαγνητική ακτινοβολία σε αυτή τη ζώνη και μπορούν επίσης να χρησιμοποιηθούν για παρακολούθηση ασφάλειας αεροδρομίου/σταθμού, όπως ανίχνευση μηχανημάτων/εκρηκτικών και ναρκωτικών, ή για ανίχνευση συγκόλλησης πλακέτας κυκλωμάτων.
◎ Απορροφάται εύκολα από πολικά μόρια.αυτή η ζώνη έχει λιγότερη διασπορά σε μη ομοιόμορφα υλικά και μπορεί να ανιχνεύσει και να μετρήσει την περιεκτικότητα σε υδρατμούς.Είναι επίσης δυνατό να μελετηθεί η σύνθεση του υλικού ή να πραγματοποιηθεί ποιοτικός έλεγχος αναλύοντας το χαρακτηριστικό φάσμα τους.
◎ Μεγάλη εμβέλεια και μικρή τυφλή περιοχή.Η μέγιστη εμβέλεια μπορεί να φτάσει τα 120 μέτρα και η ζώνη τυφλών μπορεί να φτάσει τα 8 εκατοστά.
◎ Η μικρή γωνία δέσμης και το μικρό μέγεθος κεραίας καθιστούν εύκολη την εγκατάσταση.Επηρεάζεται λιγότερο από το μέγεθος του σώματος της δεξαμενής και την παρεμβολή των εμποδίων.
◎Το μήκος κύματος είναι μικρότερο και έχει καλύτερα χαρακτηριστικά ανάκλασης στη συμπαγή επιφάνεια, επομένως δεν απαιτείται ειδική γενική φλάντζα για σκόπευση.
◎ Υποστήριξη απομακρυσμένου εντοπισμού σφαλμάτων και απομακρυσμένης αναβάθμισης για τη διευκόλυνση των εργασιών συντήρησης του επιτόπιου προσωπικού.
Ως ραντάρ ζώνης 80 GHz που χρησιμοποιείται στη βιομηχανική μέτρηση, έχει μέτρηση στάθμης και υγρού υψηλής ακρίβειας, χωρίς επαφή.Έχει τα ασύγκριτα πλεονεκτήματα άλλων συνηθισμένων ραντάρ παλμών μικροκυμάτων και ραντάρ κατευθυνόμενων κυμάτων.Η εξαιρετικά στενή δέσμη και η διεισδυτική ικανότητα είναι πιο αποτελεσματικές.
Προσαρμόστε σε εξαιρετικά σύνθετες συνθήκες εργασίας χωρίς να διακυβεύεται η απόδοση των μετρήσεων.
