Λεπτομέρειες:
|
| Μέτρηση της σειράς: | 0~6m, 0~25m | Παροχή ηλεκτρικού ρεύματος: | 24VDC |
|---|---|---|---|
| Υλικό: | 304,316L (προαιρετικός) | Σύνδεση διαδικασίας: | Φλάντζα (προαιρετική), βαλμένος φλάντζα |
| Βαθμός προστασίας: | Όργανο IP67, IP67 επίδειξης | Λειτουργούσα θερμοκρασία: | -40~130℃, - 40~250℃ |
| Παραγωγή σημάτων: | 4-20mA, 4-20mA/HART (δύο καλώδιο/τετρασύρματος) | Πίεση διαδικασίας: | Ατμοσφαιρική πίεση, - 0.1-4MPa, -1~40BAR |
| Υψηλό φως: | Μαγνητοσυσταλτικό μετρητή στάθμης 25m,Μαγνητοσυστολικός μετρητής στάθμης IP67,25m πομπός στάθμης μαγνητικού τύπου |
||

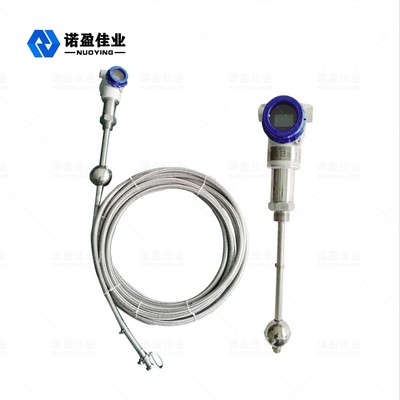

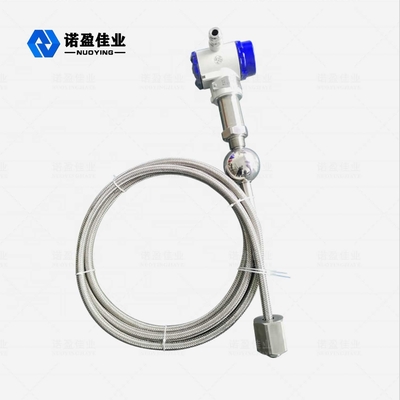

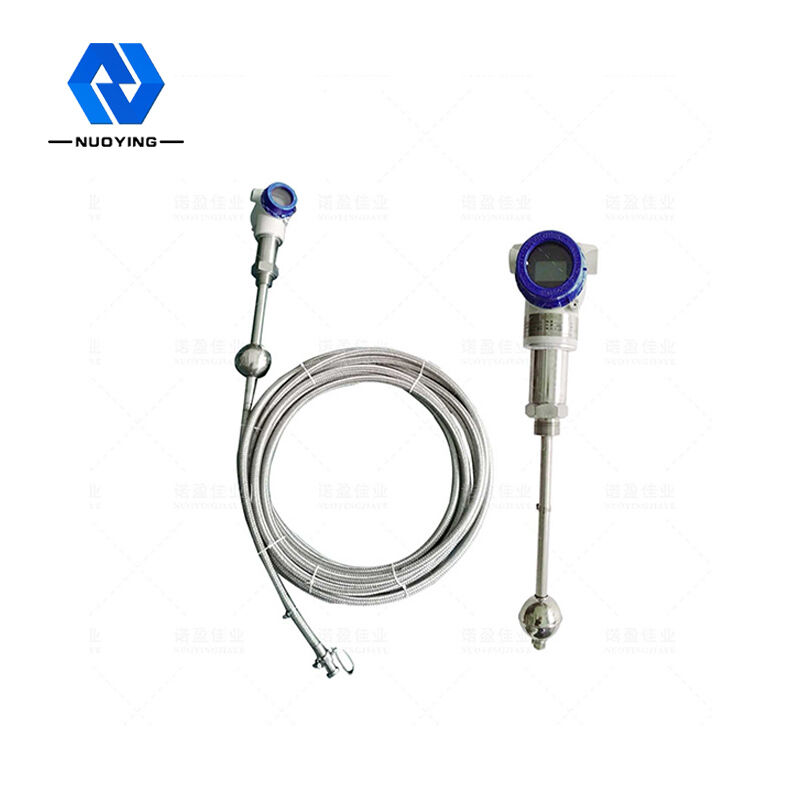

Αντιεκρηκτικό Μαγνητοσυσταλτικό μετρητή στάθμης Πομπός στάθμης μετρητή στάθμης πλωτήρα
Μαγνητοσυσταλτικός μετρητής στάθμης υγρών
Μαγνητοσυσταλτικό ΥγρόΕπίπεδο ΜετρητήςΛειτουργικός Αρχή
Ο μαγνητοσυσταλτικός αισθητήρας στάθμης υγρού (εφεξής θα αναφέρεται ως αισθητήρας, συμπεριλαμβανομένου του κοινού τύπου και του τύπου αλεξίπυρου) χρησιμοποιείται για τη συνεχή μέτρηση της στάθμης και της διεπαφής υγρού.Επιπλέον, οι μαγνητοσυσταλτικοί αισθητήρες στάθμης υγρού χρησιμοποιούνται επίσης ευρέως σε διάφορους τομείς, συμπεριλαμβανομένης της βιομηχανικής μέτρησης και ελέγχου των επιπέδων υγρών σε διάφορες δεξαμενές υγρών όπως πετρέλαιο, αποθήκευση χημικών πρώτων υλών, βιομηχανικές διεργασίες, βιοχημεία, φάρμακα, τρόφιμα και ποτά, φάρμα δεξαμενών διαχείριση και υπόγεια αποθήκευση πρατηρίων καυσίμων, στάθμη νερού φράγματος, παρακολούθηση στάθμης νερού ταμιευτήρα και επεξεργασία λυμάτων κ.λπ.
Το μαγνητοσυσταλτικό μετρητή στάθμης αποτελείται από τρία μέρη: ράβδο ανίχνευσης, μονάδα κυκλώματος και πλωτήρα.Για τη μέτρηση, η μονάδα κυκλώματος παράγει παλμούς ρεύματος που διανύουν τη μαγνητοσυστολική γραμμή και δημιουργούν ένα κυκλικό μαγνητικό πεδίο.Ένας πλωτήρας είναι τοποθετημένος έξω από τη ράβδο του ανιχνευτή και ο πλωτήρας κινείται πάνω και κάτω κατά μήκος της ράβδου του ανιχνευτή με την αλλαγή της στάθμης του υγρού.Ο πλωτήρας παράγει μαγνητικό πεδίο ταυτόχρονα επειδή είναι εφοδιασμένος με ένα σύνολο μόνιμων μαγνητών.Όταν το τρέχον μαγνητικό πεδίο συναντά το μαγνητικό πεδίο πλωτήρα, παράγει έναν παλμό "στρέψης" ή "επιστροφής".Η χρονική διαφορά μεταξύ του παλμού "επιστροφής" και του παλμού ρεύματος μετατρέπεται σε σήματα παλμού για τον υπολογισμό της πραγματικής θέσης του πλωτήρα και τη μέτρηση της στάθμης του υγρού.
Μαγνητοσυσταλτικό ΥγρόΕπίπεδοΜετρητήςΤεχνική Παράμετρος
| Εφαρμογές | επίπεδο υγρού |
| Εύρος μέτρησης |
Ανιχνευτής: 0-50~6000mm Καλώδιο: 25μ |
| Ακρίβεια | ±0,5 mm |
| Παροχή ηλεκτρικού ρεύματος | 24VDC ±10% |
| Έξοδος σήματος | 4~20mA / Hart / RS485 |
| Ρεύμα λειτουργίας | 4~20mA;20,4 mA |
| Χαρακτηριστικά φορτίου | όταν έξοδος ρεύματος, μέγιστη αντίσταση φορτίου 600 Q έξοδος τάσης, μέγιστη αντίσταση φορτίου 2 mA |
| Θερμοκρασία διεργασίας | -40-130 °C,-40-250 °C |
| Θερμοκρασία περιβάλλοντος | -40-80°C |
| Επίδραση θερμοκρασίας | ±0,5 °C |
| Πίεση διαδικασίας | - 0,1 ~ 4,0 MPa |
| Ανάλυση | ±lmm |
| Χρόνος απόκρισης | 0,2 ms |
| Υλικό ράβδου | 304/316L (προαιρετικό) |
| Σύνδεση διαδικασίας | Κλωστή, φλάντζα, στήριξη στήριξης (προαιρετικό) |
| Εμφάνιση τοποθεσίας | LCD (προαιρετικό) |
| Υλικό στέγασης | ανοξείδωτο / αλουμίνιο (προαιρετικό) |
| Βαθμός προστασίας | IP67 |
| Βαθμός αντιεκρηκτικής προστασίας | Exia IICT6 (προαιρετικό) |
※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!
Μαγνητοσυσταλτικό Υγρό Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου
