IP67 Διακόπτης στάθμης τύπου εισόδου 120m Τέσσερα σύρμα βιδωτό σπείρωμα για βαθύ φρεάτιο

NYSP-Z20 Soft RopeRf Admittance Level Meter Deep Well Oversize Measuring Level Transmitter

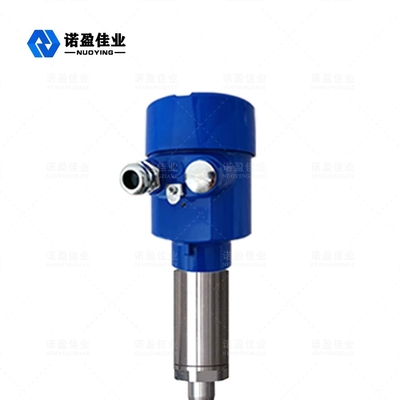

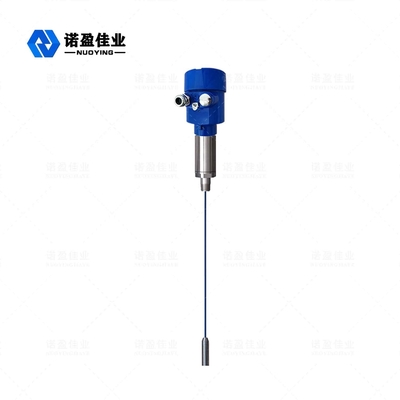

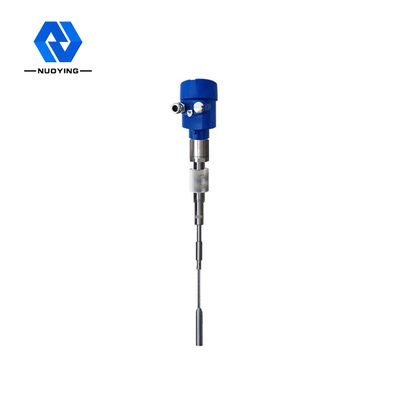

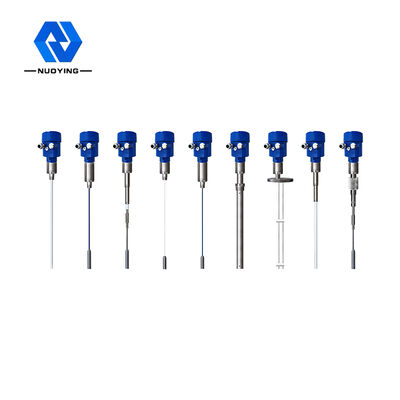

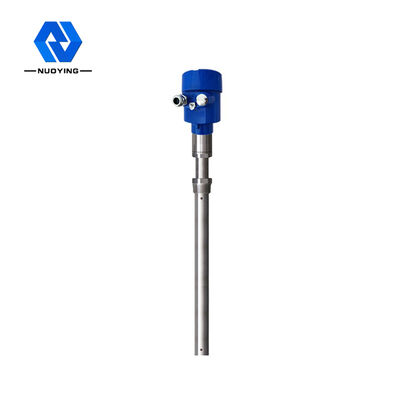

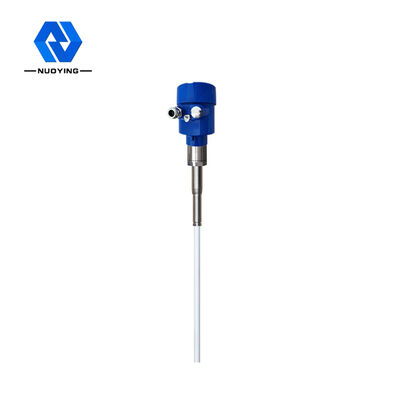

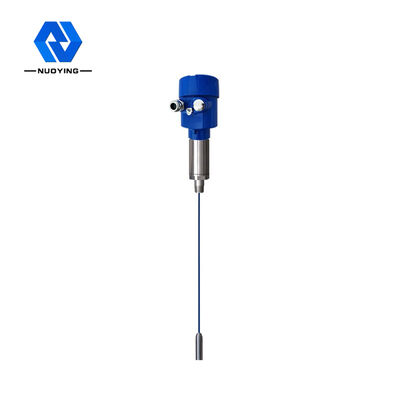

NYSP-Z20 Rf Admittance Level Meter​

Ο μετρητής στάθμης εισόδου NYSP-Z20 Rf βασίζεται στην αρχή των προϊόντων μέτρησης του επιπέδου αποδοχής ραδιοσυχνοτήτων συνεχώς. Το προϊόν έχει υψηλή σταθερότητα, υψηλή ευαισθησία και ευρείες εφαρμογές κ.λπ. Σε σύγκριση με τον παραδοσιακό μετρητή στάθμης χωρητικού υλικού, η χρήση αρθρωτού σχεδιασμού , μπορεί να είναι συνοπτικό και εύκολα αντιληπτό το σετ οργάνων, αφού ρυθμιστεί, μπορεί να είναι κανονική χρήση και δωρεάν συντήρηση εφ' όρου ζωής. Επιτρέπει στους χρήστες να κατανοήσουν διαισθητικά την κατάσταση λειτουργίας του εξοπλισμού και να αντιμετωπίσουν έγκαιρα τα προβλήματα, στις περίπλοκες βιομηχανικές περιπτώσεις όπως καθώς και ασφαλές και αξιόπιστο.

Επίπεδο εισδοχής Rf ΜετρητήςΤεχνική Παράμετρος

※ Σημείωση:Προϊόνταμπορεί να είναιπροσαρμοσμένο σύμφωναστοσυγκεκριμένες απαιτήσειςτουχρήστες!

Rf Admittance Επίπεδο ΜετρητήςΧαρακτηριστικά σχεδίου

◎ Ο μοναδικός σχεδιασμός του κυκλώματος Driving - Shields μπορεί να βελτιώσει την ικανότητα αντίστασης στο κρέμασμα
◎Καμία μέτρηση νεκρής ζώνης, μπορεί να εφαρμοστεί σε περιπτώσεις μέτρησης σε επίπεδο άνω των δέκα ή και μερικών cm
◎Η έξοδος του σταθερού και αξιόπιστου, ιπτάμενη τέφρα, τυφλό, υδρατμοί, κρυστάλλωση, κερί
◎Χωρίς δραστηριότητες, χωρίς εύκολα φθαρμένα εξαρτήματα, συχνά χωρίς καθαρισμό και συντήρηση, εντοπισμό σφαλμάτων

Rf Admittance Επίπεδο ΜετρητήςΑπαιτήσεις εγκατάστασης

Οδηγίες Εγκατάστασης

(1) ο αισθητήρας μετρητή και ο άλλος καθετήρας πρέπει να έχουν επαρκή χώρο, η πρόταση είναι μεγαλύτερη από 600 mm, βλέπε "1" και "2", "2" και "3" στην εικόνα.
(2) Θα πρέπει να υπάρχει επαρκής χώρος μεταξύ του αισθητήρα οργάνου και της θύρας τροφοδοσίας και η πρόταση είναι μεγαλύτερη από 600 mm, όπως φαίνεται στο σχ. 1. Διαφορετικά, το όργανο δεν θα λειτουργήσει σωστά.
Δείτε το "4" στην εικόνα.
(3) ο ανιχνευτής δεν μπορεί να φτάσει στον πυθμένα της δεξαμενής. Δείτε τον αισθητήρα "4" πολύ μακρύ. Πρέπει να κοπεί απότομα. Διαφορετικά, το όργανο δεν θα λειτουργήσει σωστά.
(4) το κάτω άκρο του καθετήρα δεν μπορεί να εισέλθει στο εύρος κώνου της εξόδου κώνου. Βλέπε "5" στο σχήμα, τέτοια εγκατάσταση, την ικανότητα τάνυσης του υλικού σε αυτό το μέρος
Εύκολη ζημιά στον καθετήρα ή ζημιά στην οροφή.
(5) βεβαιωθείτε ότι υπάρχει επαρκής απόσταση μεταξύ των υλικών που είναι προσαρτημένα στα σιλό και τα σιλό και η πρόταση είναι μεγαλύτερη από 600 mm, όπως φαίνεται στο σχ. 2. Είναι πολύ κοντά στον τοίχο, ντετέκτιβ
Η παραμικρή ταλάντωση της κεφαλής θα έρθει σε επαφή με το υλικό στον τοίχο ή στον τοίχο, με αποτέλεσμα το όργανο να μην λειτουργεί σωστά, όπως φαίνεται στο ΣΧ.6.
(6) βλέπε "6)" στην εικόνα, η πλευρική εγκατάσταση, που ονομάζεται επίσης εγκατάσταση τύπου καλάμι ψαρέματος, δεν συνιστά τέτοια εγκατάσταση.

ΣΥΚΟ.4 λεπτομέρειες του πυθμένα της δεξαμενής είναι οι εξής:
Ο αισθητήρας στο σχήμα Α πρέπει να ισιωθεί για να αποφευχθεί το χτύπημα στον τοίχο.
Ο αισθητήρας στο σχήμα Β είναι πολύ μακρύς και πρέπει να περικοπεί. Επικοινωνήστε με τον κατασκευαστή σύντομης διάρκειας.
